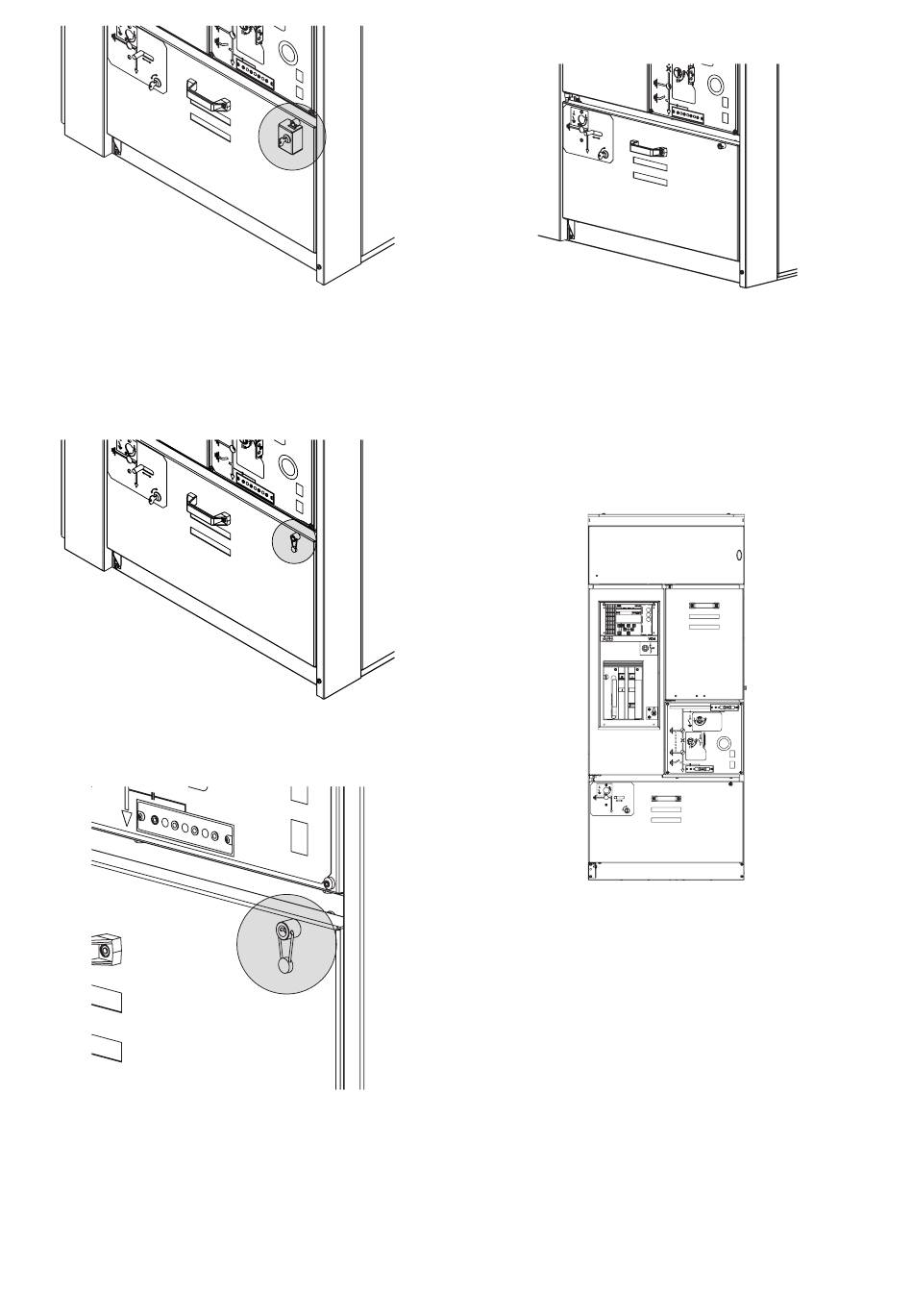

Abbildung 74. Zweite Schlüsselverriegelung
i) Das Metallsiegel auf der Schraube brechen, dann die
Schraube der Tür des Kabelanschlussraums losschrauben.
Abbildung 75. Metallsiegel
Abbildung 76. Metallsiegel
32
l) Die Tür des Kabelanschlussraums heben und entfernen.
Abbildung 77. Tür des Kabelanschlussraums
4.4.8 Tür des Sammelschienenraums für das Schaltfeld SBR
a) Den Leistungsschalter ausschalten.
b) Der Lasttrennschalter ausschalten.
c) Den Erdungsschalter einschalten.
d) Die Tür der Sammelschienenzelle heben und öffnen.
Abbildung 78. Tür der Sammelschienenzelle für das Schaltfeld SBR
4.4.9 Verfahren zur Erdung der Eingangskabel nach der
Norm CEI 0-16 mit Schaltfeld HBC
Die Erdung der Eingangskabel kann durch die Anwendung
beweglicher Einrichtungen (Handhabungsstange) erfolgen.
Verfahren zur Erdung mittels beweglicher Einrichtungen
(Isolierstangen)
1. Den Eingriff des Energieversorgungsunternehmens verlan-
gen, um das Verbindungskabel spannungsfrei und sicher zu
schalten.
2. Sicherstellen, dass der Spannungsanzeiger auf der Vertei-
lungsseite kein Vorhandensein von Spannung auf den Ein-
gangskabeln meldet.
