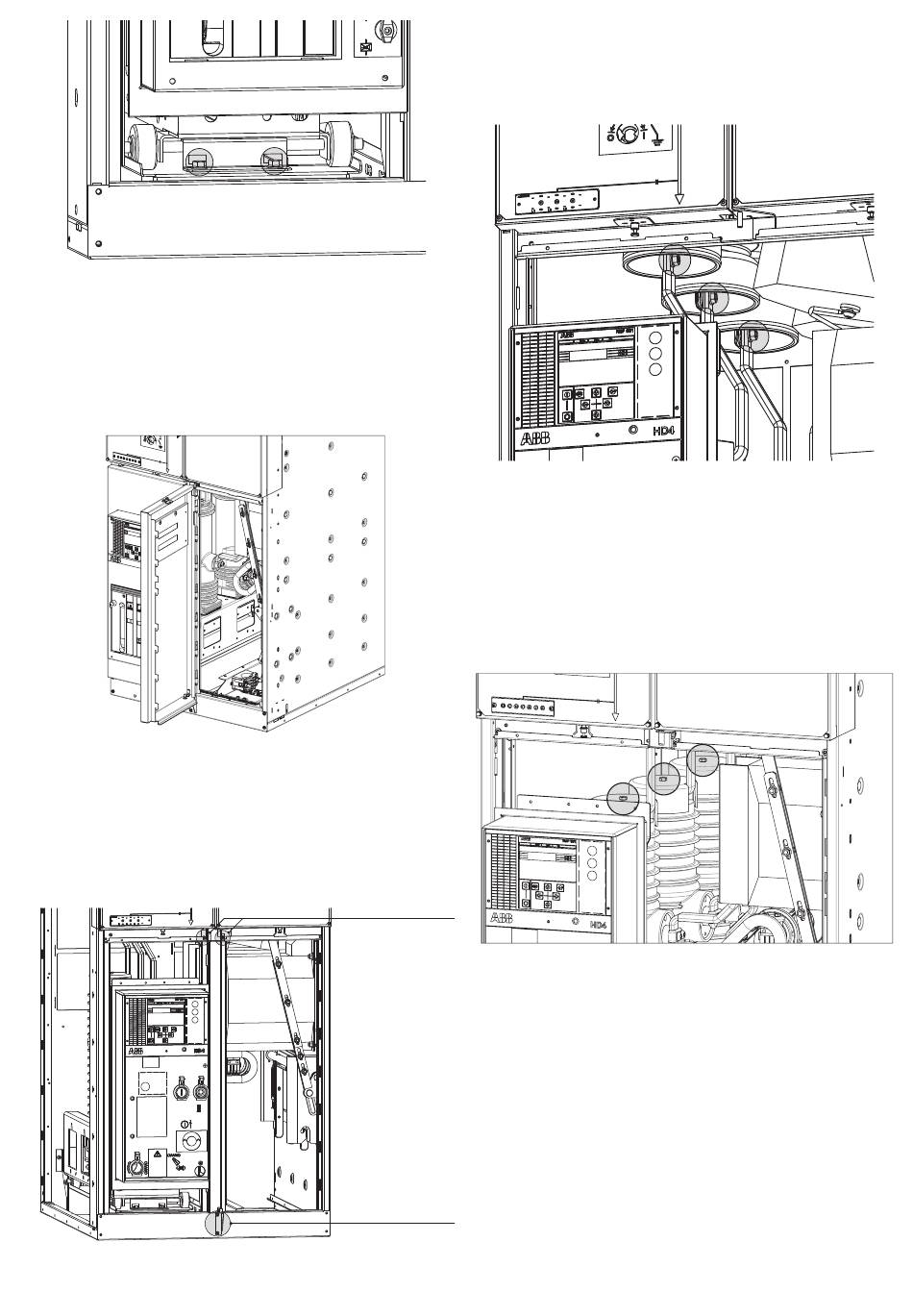

Abbildung 99. Schrauben des unteren Teils
5. Die Tür entfernen.
a) Die Tür öffnen.
b) Die Tür heben.
Abbildung 100. Ausbau der Tür
6. Den zentralen Teil entfernen, um mehr nützlichen Raum zu
erhalten.
a) Die vier Schrauben auf der Frontseite des Schaltfelds los-
schrauben.
b) Die zwei Schrauben innerhalb des Schaltfelds losschrauben.
Abbildung 101. Schrauben des zentralen Teils
7. Die Sammelschienen von den unteren Polen des Lasttrenn-
schalters abtrennen.
a) Die Schrauben losdrehen.
8. Die Kappen der Leistungsschalter entfernen (nur Leistungs-
schalter HD4/sec).
a) Die Schrauben losdrehen.
b) Den Kappen abnehmen.
2 externe Schrauben
des Schaltfelds
2 interne und zwei
externe Schrauben
des Schaltfelds
Abbildung 102. Abtrennen der Sammelschienen
Abbildung 103. Entfernen der Kappen
