ABB UniSec Betriebs- Und Wartungsanleitung Seite 10

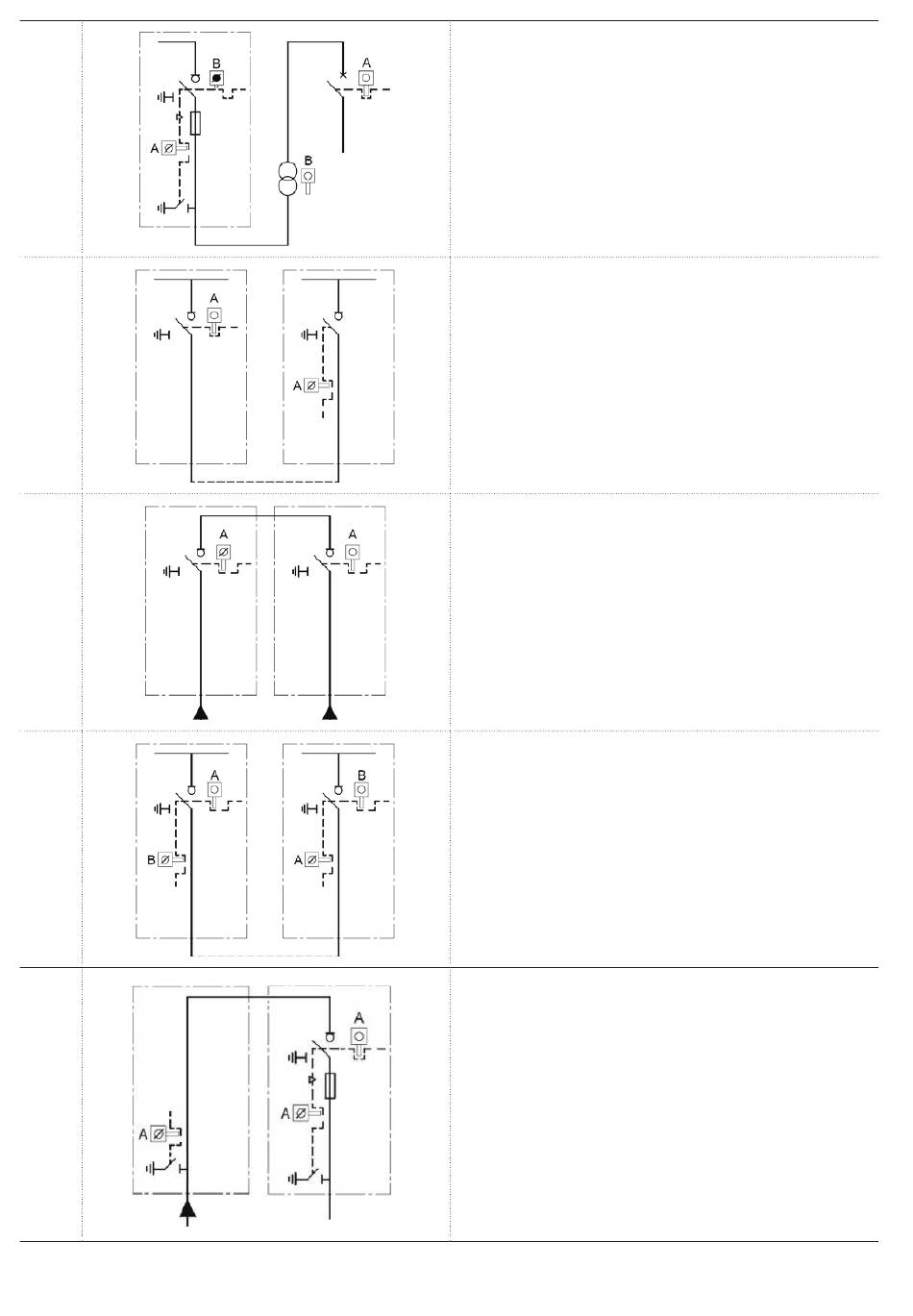

Typ I1
Typ I2
Typ I3
Typ I4
Typ I5
Tabelle 6. Schlüsselverriegelungen
10
MS/NS-Transformatoren
Verhinderung der Einschaltung des Erdungsschalters auf der
Schutzeinheit des Transformators, es sei denn, der NS-Lei-
stungsschalter sei in der Position "auf" oder "getrennt" blockiert.
Verhinderung des Zugriffs zum Transformator, wenn der Er-
dungsschalter für den Transformatorenschutz nicht eingeschal-
tet worden ist.
Verhinderung der Einschaltung des Erdungsschalters eines
Schaltfelds auf der Lastseite, es sei denn, der Lasttrennschalter
auf der Leitungsseite sei in der Position "auf" blockiert.
Verhinderung des gleichzeitigen Einschaltens von zwei Last-
trennschaltern.
Verkreuzte Verriegelung
Verhinderung des Einschaltens eines Erdungsschalters, wenn
der Lasttrennschalter des anderen Schaltfeldes nicht in der Po-
sition "auf" blockiert worden ist.
Verhinderung der Einschaltung des Erdungsschalters des
Einspeisefelds, wenn der Lasttrennschalter nicht in der Position
"auf" blockiert ist.
