1.4.1 Transport mit Gabelstapler
Das Schaltfeld kann auf einer Palette stehend oder ohne Pa-
lette mit einem Gabelstapler transportiert werden. Verwenden
Sie Transportprofile, wenn das Schaltfeld ohne Palette trans-
portiert werden soll.
Transport mit Palette
Die Palette muss vollständig auf den Tragarmen
des Gabelstaplers aufliegen. Die hohe Schwer-
punktlage bedingt eine hohe Kippgefahr.
Vermeiden sie ruckartige Transportbewegungen.

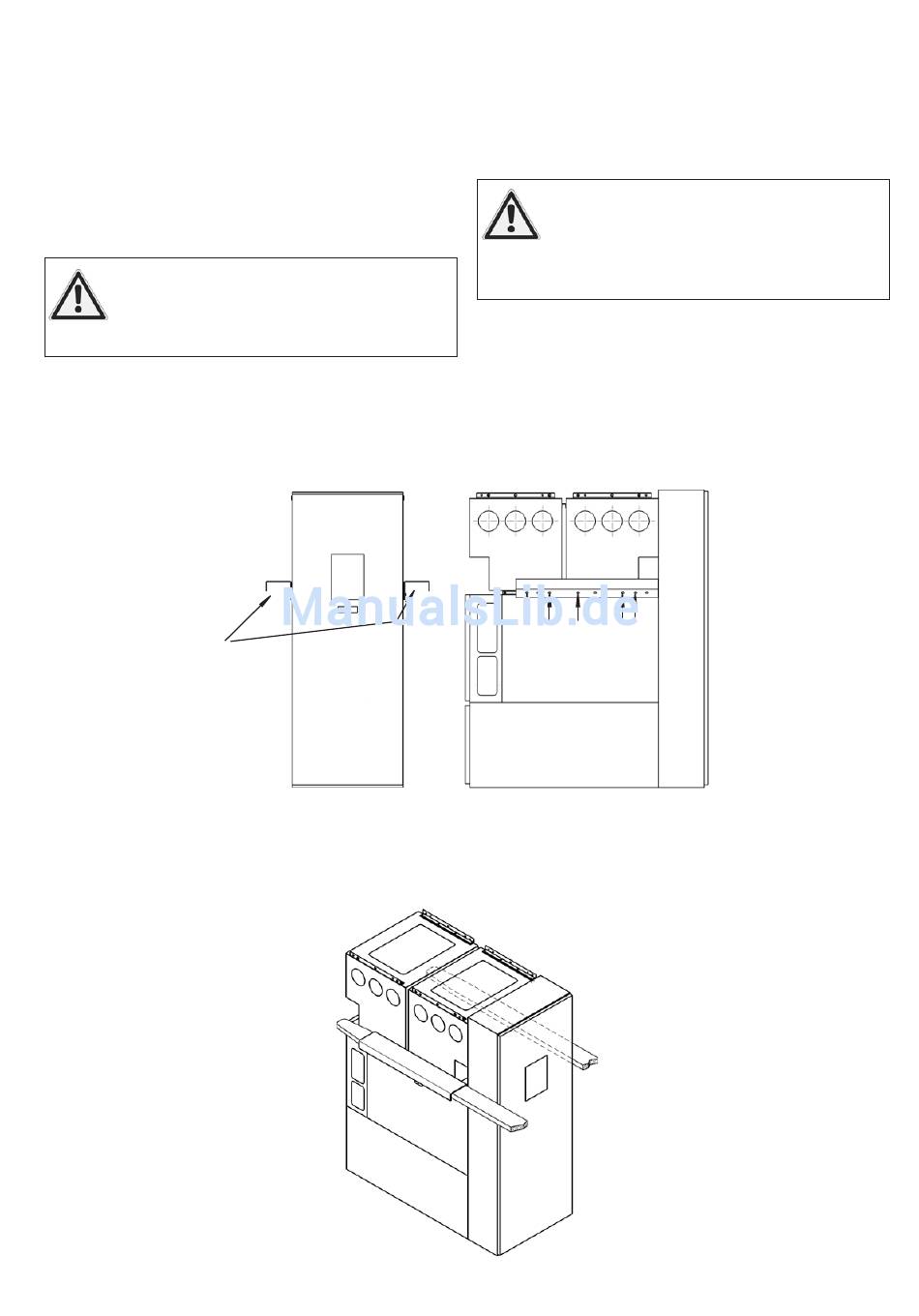

Abb. 1.4.1.1:
Vorbereitung eines Schaltfeldes für den Transport mit einem Gabelstapler
Transportprofile
Abb. 1.4.1.2:
Gabelstaplertransport
Transport ohne Palette
Befestigen Sie je ein Transportprofil seitlich am Schaltfeld. Verwen-
den Sie je Transportprofil 5 Zylinderschrauben M 8 x 35 mit
Spannscheiben. Die Lage der Befestigungspunkte entnehmen Sie
bitte Bild 1.4.1.1.
Die Transportprofile müssen mit ihrer gesamten
Länge auf der Staplergabel aufliegen (siehe
Abb. 1.4.1.2). Die hohe Schwerpunktlage bedingt
eine hohe Kippgefahr. Vermeiden Sie ruckartige Transport-
bewegungen.
Zylinderschrauben
M 8 x 35
Handbuch ZX2 HB 602 de - Revision 05| 11
