ABB C574 Betriebsanleitung

Sicherheitsschaltgerät
Betriebsanleitung
Vor der Installation, dem Betrieb oder der Wartung des Geräts
muss diese Anleitung gelesen und verstanden werden.
.
GEFAHR
!
Gefährliche Spannung.
Lebensgefahr oder schwere Verletzungsgefahr.
Vor Beginn der Arbeiten Anlage und Gerät spannungsfrei
schalten.
VORSICHT
Eine sichere Gerätefunktion ist nur mit zertifizierten Komponenten
gewährleistet.
Unter Berücksichtigung der Umgebungsbedingungen müssen die Geräte
in Schaltschränke mit ausreichender Schutzart eingebaut werden.
Wichtiger Hinweis
Die hier beschriebenen Produkte wurden entwickelt, um als Teil einer Gesamt-
anlage oder Maschine sicherheitsgerichtete Funktionen zu übernehmen. Ein
komplettes sicherheitsgerichtetes System enthält in der Regel Sensoren, Aus-
werteeinheiten, Meldegeräte und Konzepte für sichere Abschaltungen. Es liegt
im Verantwortungsbereich des Herstellers einer Anlage oder Maschine die kor-
rekte Gesamtfunktion sicherzustellen. Die ABB AG, ihre Niederlassungen und
Beteiligungsgesellschaften (im Folgenden "ABB") sind nicht in der Lage, alle
Eigenschaften einer Gesamtanlage oder Maschine, die nicht durch ABB konzi-
piert wurde, zu garantieren.
ABB übernimmt auch keine Haftung für Empfehlungen, die durch die nachfol-
gende Beschreibung gegeben bzw. impliziert werden. Aufgrund der nachfolgen-
den Beschreibung können keine neuen, über die allgemeinen ABB-
Lieferbedingungen hinausgehenden, Garantie-, Gewährleistungs- oder
Haftungsansprüche abgeleitet werden.
Anwendungsbereiche
Das Sicherheitsschaltgerät C574 können Sie in NOT-HALT-Einrichtungen nach
DIN EN / IEC 60947-5-5 verwenden, in Sicherheitsstromkreisen nach DIN EN /
IEC 60204-1, z. B. zur Überwachung von Schutzgittern oder in Schaltungen, bei
denen gesteuertes Stillsetzen, STOP-Kategorie 1 erforderlich ist.
Je nach äußerer Beschaltung können Sie mit diesem Gerät für unverzögerte
Freigabekreise max. Performance Level PL e / Kat. 4 / SIL 3 und für zeitverzö-
gerte Freigabekreise max. Performance Level PL d / Kat. 3 / SIL 2 nach DIN EN
ISO 13849-1 / DIN EN / IEC 62061 erreichen. Der Anwender muss eine Bewer-
tung des Gesamtsystems durchführen
Funktionsbeschreibung und Anschlusshinweise

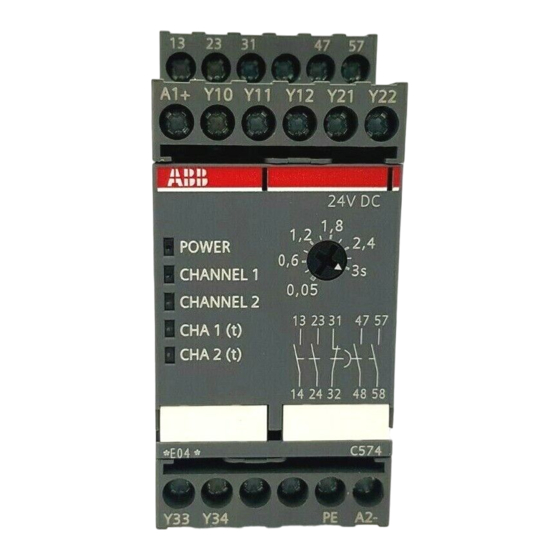

Das Sicherheitsschaltgerät C574 besitzt zwei zeitverzögerte und zwei unverzö-
gerte Freigabekreise als Schließerkreise und einen unverzögerten Meldekreis
als Öffnerkreis. Fünf LEDs zeigen den Betriebszustand und die Funktionen an.
Beim Entriegeln der NOT-HALT-Taster bzw. der Grenztaster und beim Schließen
des EIN-Kreises Y33, Y34 werden die redundanten Sicherheitsrelais, die Elek-
tronik und die angesteuerten Motorschütze auf korrekte Funktion überprüft.
Beim C574 (überwachter Start) wird der EIN-Kreis Y33, Y34 auf Kurzschluss
überprüft, d. h. es wird als Fehler erkannt, wenn Y33, Y34 geschlossen ist,
bevor der NOT-HALT-Taster geschlossen wird.
Klemmenbelegung Betriebs-
spannung
Die PE-Klemme ist nur anzuschließen, wenn
Erdschlussüberwachung gewünscht wird.
Ausgänge
Überwachter
Funktion Überwachter Start / Autostart
Start
EIN-Taster an Brücke von Y11 auf Y12
1-kanalig Y33, Y34 Brücke von Y21 auf Y22
NOT-HALT-Kreis an Y10, Y11
Brücke von Y10 auf Y11
2-kanalig NOT-HALT-Kreise an Y11, Y12 und
Y21, Y22
2
Leitungslängen bei 2 x 1,5 mm
4NEB 926 0229-90 DS 01
A1 L / +
A2 N / –
PE Anschlusshinweise
Bild VIII beachten!
13, 14 Freigabekreis 1, unverzögert
23, 24 Freigabekreis 2, unverzögert
31, 32 Meldekreis, unverzögert
47, 48 Freigabekreis 1, zeitverzögert (t)
57, 58 Freigabekreis 2, zeitverzögert (t)
Autostart
Rückführkreis
oder Brücke an Y33,
Y34
max. 1000 m (Gesamtlänge für Sensorik)
Bestell-Nr.: 2CDC 113 019 M9701
Bilder:
Bild I: Maßbild (Maße in mm)
Bild II: Montage / Cage Clamp
Bild IIIa: Sicherheitsdaten
Bild IIIb: Applikationsdaten
Bild IV:
Innenbeschaltung: Netzteil,
¿
Channel 1, Channel 2,
 Ã
C574, Überwachter Start für NOT-HALT
Bild V: 1-kanalig
Bild VI: 2-kanalig
C574, Autostart für Schutztürüberwachung
Bild VII: 1-kanalig
Bild VIII: 2-kanalig
Betrieb
LEDs Betrieb
POWER Ch1 Ch2 Ch1 Ch2 Netz NOT-HALT
(t) (t)
ein
Fehler
• Relais verschweißt
• Motorschütz verschweißt
• Defekt in Elektronik
• Kurzschluss EIN-Kreis
Quer- bzw. Erdschluss in NOT-HALT-
Kreis (Mindestfehlerstrom I
PTC-Sicherung spricht an) bzw.
Versorgungsspannung fehlt.
Technische Daten
Zulässige Umgebungstemperatur T
u
Betrieb / Lagerung
Schutzart nach DIN EN / IEC 60529
Bemessungsisolationsspannung U
i
Bemessungsstoßspannungsfestigkeit U
imp
Bemessungssteuerspeisespannung U
s
Bemessungsleistung
Arbeitsbereich AC / DC
Schockfestigkeit
Gewicht
Wiederbereitschaftszeit
bei NOT-HALT
Rückfallzeit bei NOT-HALT
Ansprechzeit
Bemessungs-
Gebrauchskategorie nach
betriebsspannung U
DIN EN / IEC 60947-5-1
(V)
AC-15 230
DC-13 24
115
230
Dauerstrom I
th
Kurzschlussschutz Sicherungseinsätze
für Freigabekreis Betriebsklasse
und Meldekreis Betriebsklasse
für Freigabekreis und Bitte beachten Sie unbedingt die zugehörige Benutzerinformation!
Meldekreis (Bestell-Nr.: C98130-A7524-A1-05-7419)
Halten Sie die vorgeschriebene Absicherung unbedingt ein, nur
so ist ein sicheres Abschalten im Fehlerfall gewährleistet.
Weitere Daten und Bestellnummern für Zubehör siehe Katalog.
C574
DIN EN / IEC 60947-5-1
Deutsch
PTC-Sicherung, Steuerlogik,
À Á
Channel 1 (t), Channel 2 (t)
Ä Å
EIN Freigabekreis
(FK)
nicht betätigt wurde betätigt geschlossen
betätigt nicht betätigt offen
Verzögerungs-
zeit abgelaufen
nicht betätigt nicht bet. offen
betätigt nicht betätigt FK 1 u. 2 offen,
Verzögerungs- FK 1 (t) u. FK 2
zeit läuft (t) geschlossen
offen
= 0,5 A;
Kmin
–25 bis +60 °C / –40 bis +80 °C
IP20
300 V
4 kV
24 V DC, 24 V AC, 115 V AC, 230 V AC
3 W / 4 VA
0,85 bis 1,1 x U
s
8 g / 10 ms
0,580 kg
Neustart erst nach Zeitablauf möglich!
0,05 bis 3 s oder 0,5 bis 30 s einstellbar
max. 80 ms
Bemessungsbetriebsstrom I
bei Belastung der unverzögerten /
e
zeitverzögerten Freigabekreise (A)
60 °C 70 °C
5 / 3 4 / 3
5 / 2 4 / 2
0,2 / 0,2 0,2 / 0,2
0,1 / 0,1 0,1 / 0,1
5 / 5 4 / 4
DIAZED
gL(gG) 6 A / flink 10 A
gL(gG) 6 A / flink 6 A
Last update: 13 Oktober 2009
