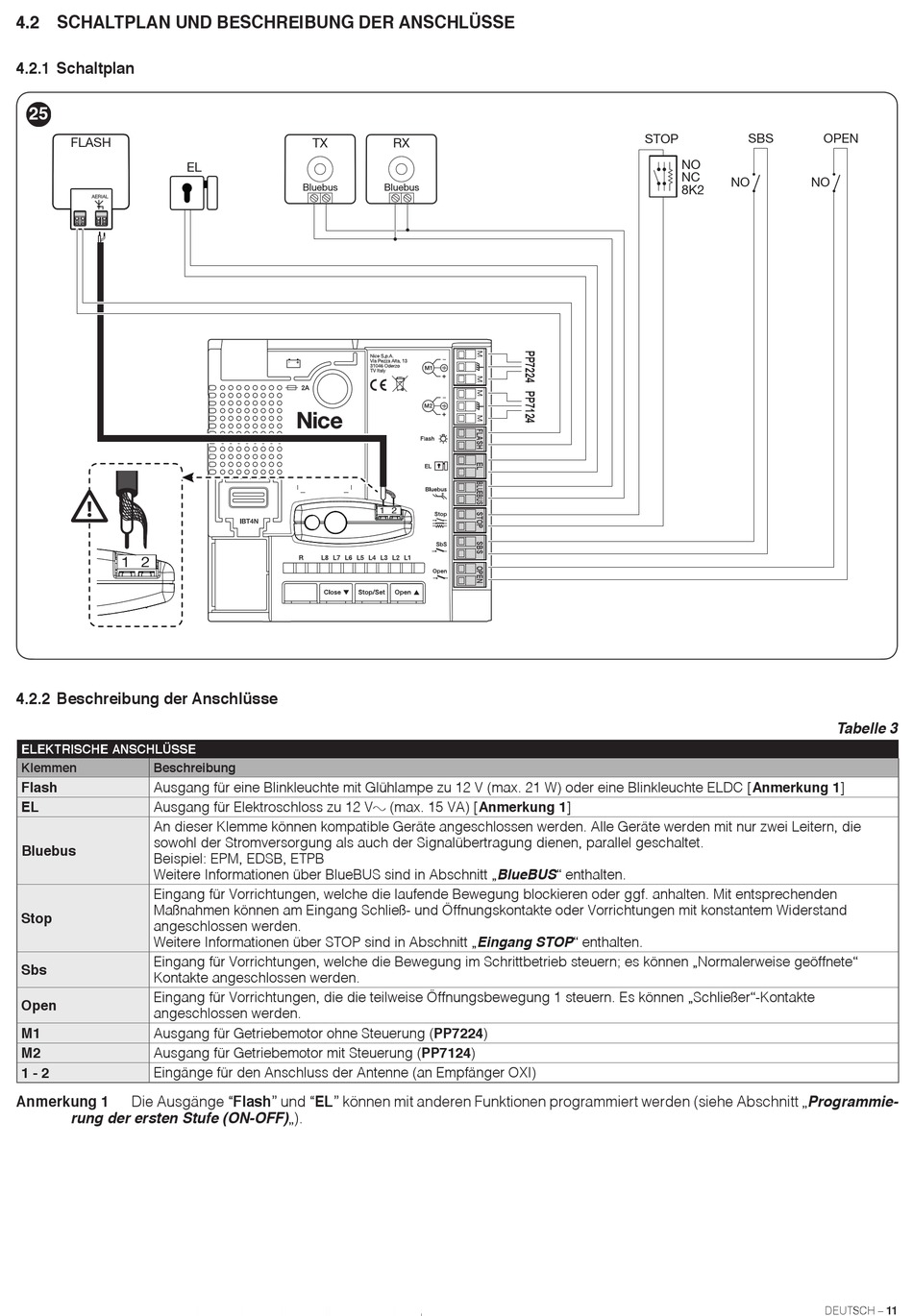

4.2 SCHALTPLAN UND BESCHREIBUNG DER ANSCHLÜSSE
4.2.1 Schaltplan
25
FLASH
EL
1 2
4.2.2 Beschreibung der Anschlüsse
ELEKTRISCHE ANSCHLÜSSE
Klemmen
Beschreibung
Flash
Ausgang für eine Blinkleuchte mit Glühlampe zu 12 V (max. 21 W) oder eine Blinkleuchte ELDC [Anmerkung 1]
Ausgang für Elektroschloss zu 12 Va (max. 15 VA) [Anmerkung 1]
EL
An dieser Klemme können kompatible Geräte angeschlossen werden. Alle Geräte werden mit nur zwei Leitern, die
sowohl der Stromversorgung als auch der Signalübertragung dienen, parallel geschaltet.
Bluebus
Beispiel: EPM, EDSB, ETPB
Weitere Informationen über BlueBUS sind in Abschnitt „BlueBUS" enthalten.
Eingang für Vorrichtungen, welche die laufende Bewegung blockieren oder ggf. anhalten. Mit entsprechenden
Maßnahmen können am Eingang Schließ- und Öffnungskontakte oder Vorrichtungen mit konstantem Widerstand
Stop
angeschlossen werden.
Weitere Informationen über STOP sind in Abschnitt „Eingang STOP" enthalten.
Eingang für Vorrichtungen, welche die Bewegung im Schrittbetrieb steuern; es können „Normalerweise geöffnete"
Sbs
Kontakte angeschlossen werden.
Eingang für Vorrichtungen, die die teilweise Öffnungsbewegung 1 steuern. Es können „Schließer"-Kontakte
Open
angeschlossen werden.
M1
Ausgang für Getriebemotor ohne Steuerung (PP7224)
Ausgang für Getriebemotor mit Steuerung (PP7124)
M2
Eingänge für den Anschluss der Antenne (an Empfänger OXI)
1 - 2
Die Ausgänge "Flash" und "EL" können mit anderen Funktionen programmiert werden (siehe Abschnitt „Programmie-
Anmerkung 1
rung der ersten Stufe (ON-OFF)„).
TX
RX
Bluebus
Bluebus
1 2
STOP
SBS
NO
NC
NO
NO
8K2
OPEN
Tabelle 3
DEUTSCH – 11
