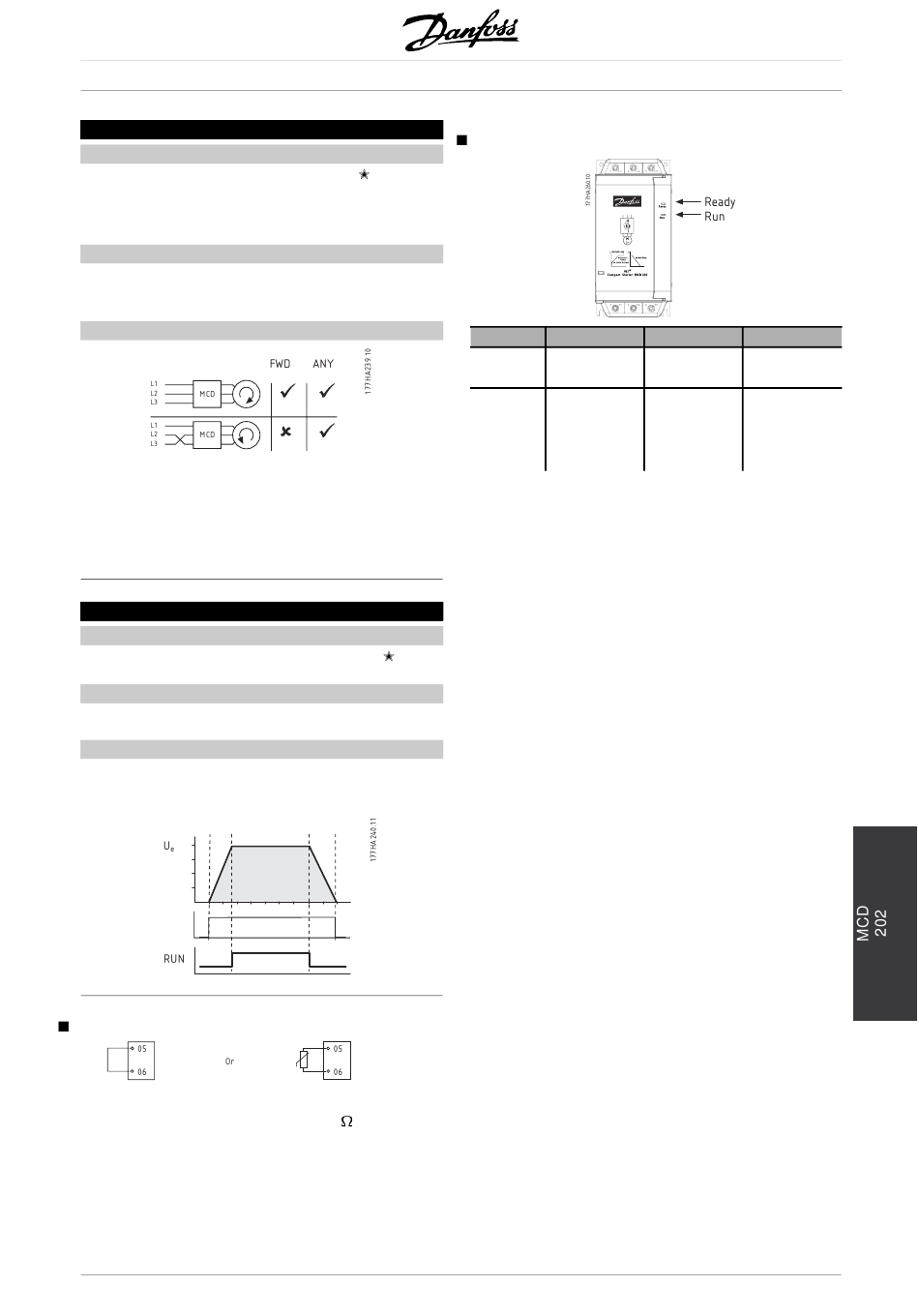

7 Phasenfolge
Wert:
BELIEBIG, RECHTS
BELIEBIG = Rechts- und Linksdrehfeld
RECHTS = Nur Rechtsdrehfeld
Funktion:
Stellt die erlaubte Phasenfolge des Ver-
sorgungsstroms ein.
Beschreibung der Auswahl:
Der MCD 202 ist drehfeldunabhängig. Mit dieser
Funktion wird die Motordrehung auf eine bestimmte
Richtung beschränkt. Legen Sie den Schutz
entsprechend den Anwendungsanforderungen fest.
8 Hilfsrelaisfunktion (Klemmen 23, 24)
Wert:
Fehler, Betrieb
Funktion:
Legt die Funktion des Hilfsrelais (Klemmen 23, 24) fest.
Beschreibung der Auswahl:
Nehmen Sie die gewünschte Einstellung in Kombination
mit der Drehfeldeinstellung vor.
Main
Contactor

Motor-Thermistor-Schutz

Motor-Thermistor-Abschaltwert = 2,8 k .
MG.17.C2.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
MCD 200 Projektierungshandbuch

Anzeige

BELIEBIG
LED
Ready
Run
Fehler
177HA279.10
AUS EIN
Kein Ready
Steuerstrom
Motor läuft Motor läuft
nicht mit höchster
Geschwindig-
keit
BLINKEN
Starter
ausgelöst
Motor startet
oder stoppt
