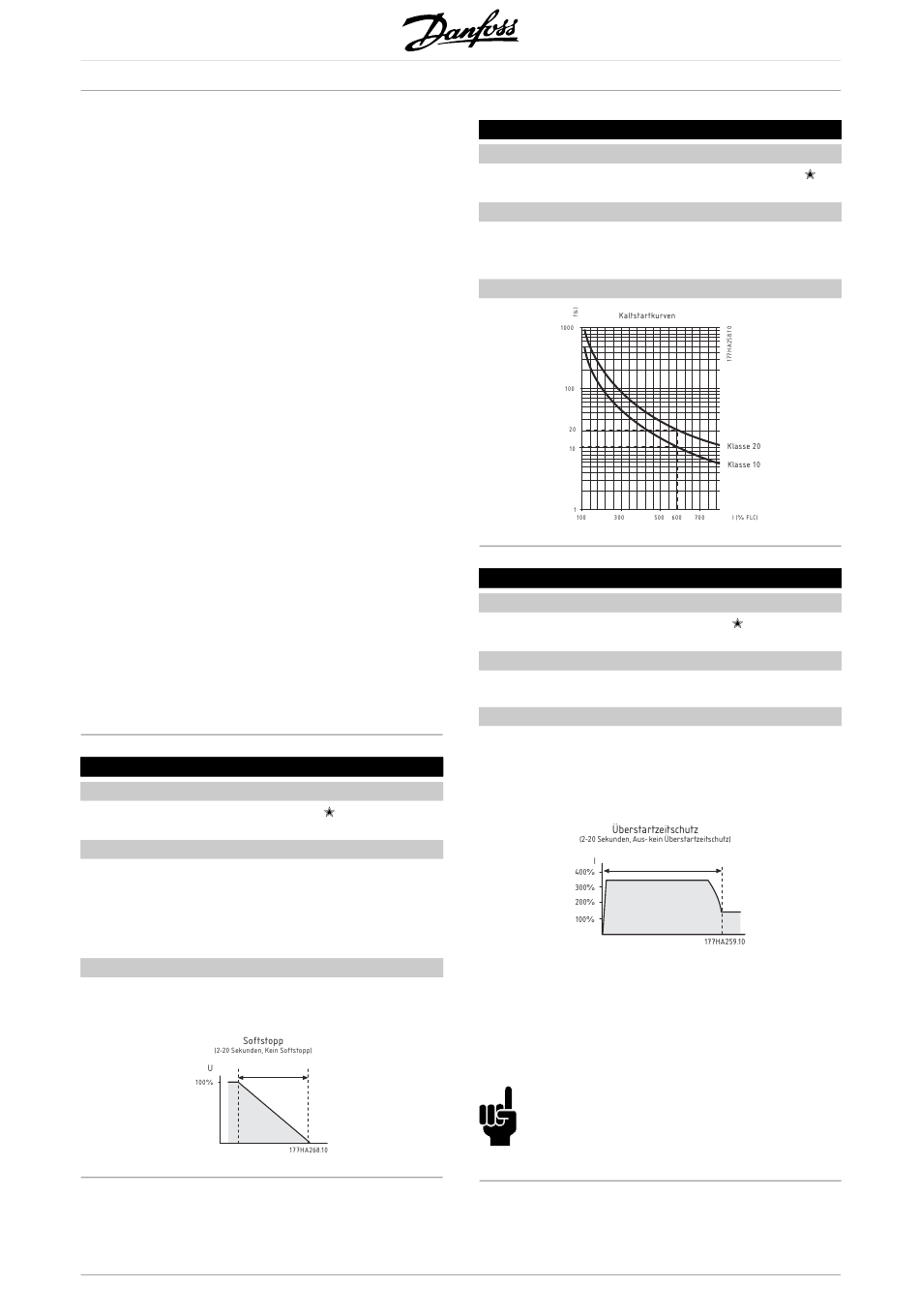

Danfoss MCD 201 Projektierungshandbuch Seite 19

Motorlast (z. B. ein Förderband, das beladen
oder unbeladen anlaufen kann).
In diesem Fall nehmen Sie folgende
Einstellungen vor:
• Stellen Sie Parameter 2 (Stromgrenze)
so ein, dass der Motor bei Volllast auf volle
Geschwindigkeit beschleunigen kann.
• Stellen Sie Parameter 3 (Stromrampe)
wie folgt ein:
- Der Anlaufstrom muss so gewählt sein, dass der
Motor ohne Last beschleunigen kann.
- Die Rampenzeit muss so gewählt sein, dass das
gewünschte Anlaufverhalten erzielt wird.
2. Wenn die Stromversorgung per Generator erfolgt,
wo eine allmähliche Stromzunahme erforderlich
ist, damit der Generatorsatz genügend Zeit hat,
um auf die Lastzunahme zu reagieren.
In diesem Fall nehmen Sie folgende
Einstellungen vor:
• Stellen Sie Parameter 2 (Stromgrenze)
wie gewünscht ein.
• Stellen Sie Parameter 3 (Stromrampe)
wie folgt ein:
- Der Anlaufstrom muss niedriger als die
Stromgrenze sein.
- Die Rampenzeit muss so gewählt werden,
dass die gewünschte allmähliche Zunahme
des Anlaufstroms erzielt wird.
4 Softstopp-Rampenzeit
Wert:
2 - 20 Sekunden, Kein Softstopp
Funktion:
Stellt die Zeit für die Softstopp-Rampe ein. Die
Softstoppfunktion verlängert die Motorauslaufzeit
durch Herunterfahren der dem Motor zugeführten
Spannung, wenn ein Stopp ausgelöst wird.
Beschreibung der Auswahl:
Stellen Sie die Rampenzeit so ein, dass die
Stoppmerkmale für die Last optimal sind.
18
MCD 200 Projektierungshandbuch
5 Motorwärmekapazität
Wert:
2 - 20, Aus
Funktion:
Kalibriert das thermische Modell des MCD 202
für die gewünschte Wärmekapazität.
Beschreibung der Auswahl:
6 Schutz vor zu langer Anlaufzeit
Wert:
2 - 20 Sekunden, Aus
Funktion:
Legt die maximal zulässige Anlaufzeit fest.
Beschreibung der Auswahl:
Stellen Sie für diesen Parameter eine etwas
längere Zeit als die normale Anlaufzeit ein. Der
MCD 202 meldet einen Fehler, wenn die normale
Anlaufzeit überschritten wird.
Kein Softstopp
Dadurch erhalten Sie eine frühzeitige Warnung,
wenn die Anwendungsbedingungen sich geändert
haben oder der Motor ausgeht. Außerdem kann so
verhindert werden, dass der Softstarter außerhalb
seiner Nennanlaufleistung betrieben wird.
MG.17.C2.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
ACHTUNG!:
Achten Sie darauf, dass die Anlaufzeit-
Schutzeinstellung innerhalb der Nennwerte
des MCD 202 liegt.
10
10 Sekunden
