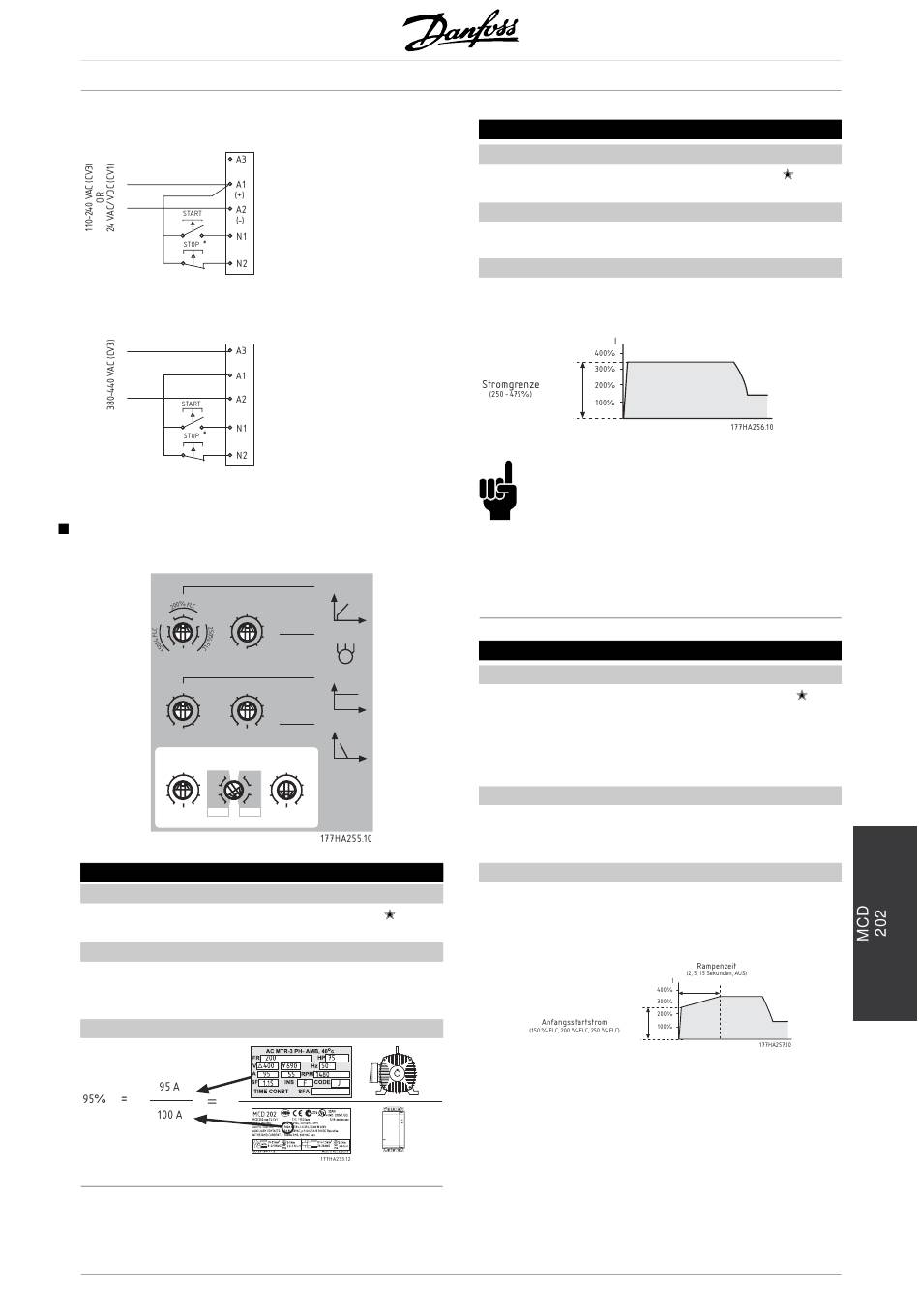

Funktionen - Danfoss MCD 201 Projektierungshandbuch

Dreidrahtsteuerung
177HA212.10
* Setzt außerdem den MCD 202 zurück

Funktionen

Individuelle Einstellungen
2s 5s 15s
70%
15s
2s
5s 5s
60%
2s 15
50%
100%
OFF
(%FLC / Ramp Time) (% MCD202 FLC)
10s
350%
8s
300% 400%
6s
4s
2s
250% 450%
No
(% Motor FLC )
Soft Stop
Motor Trip Phase
Class
Rotation
10
8 12
ANY
6 14
4 16
FWD
2 20
Trip Run
OFF
Aux Relay
1 Motornennstrom
Wert:
50 - 100 % MCD 202-Nennstrom
Funktion:
Kalibriert den MCD 202 für den Volllaststrom
des Motors.
Beschreibung der Auswahl:
MG.17.C2.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
Current Ramp
I
80%
Motor FLC
90%
I
M
Current Limit
I
12s
14s
16s
20s Soft Stop
U
Excess
Start Time
10
8 12
ANY
6 14
4 16
FWD
2 20
OFF
100%
MCD 200 Projektierungshandbuch
2 Stromgrenze
Wert:
250 - 475 % Motornennstrom
Funktion:
Stellt die gewünschte Anlaufstromgrenze ein.
Beschreibung der Auswahl:
Die Stromgrenze muss so eingestellt werden, dass der
Motor leicht auf volle Geschwindigkeit beschleunigt.
ACHTUNG!:
Der Anlaufstrom muss hoch genug sein,
damit der Motor genügend Drehmoment
erzeugt, um die Last zu beschleunigen.
Wie viel Strom hierfür mindestens erforderlich ist,
hängt von der Bauart des Motors und von den
Lastdrehmomentanforderungen ab.
3 Stromrampe
Wert:
150 % Motornennstrom (2, 5 oder 15 Sekunden) Aus
200 % Motornennstrom (2, 5 oder 15 Sekunden)
250 % Motornennstrom (2, 5 oder 15 Sekunden)
Aus
Funktion:
Stellt den Anlaufstrom und die Rampenzeit für den
Anlaufmodus "Stromrampe" ein.
Beschreibung der Auswahl:
Der Anlaufmodus "Stromrampe" bewirkt
eine Verlängerung der Stromrampe beim
Anlaufmodus "Stromgrenze".
In der Regel wird der Anlaufmodus "Stromrampe" in
den folgenden beiden Fällen verwendet:
1. Bei Anwendungen mit wechselnden
Anlaufbedingungen bietet der Modus "Stromrampe"
einen optimalen Softstart, unabhängig von der
350%
