MCD 202

MCD 202
MCD 202-Softstarter bieten Stromgrenzensteuerung
und TVR-Softstopp sowie verschiedene Funktionen
für den Motorüberlastungsschutz.

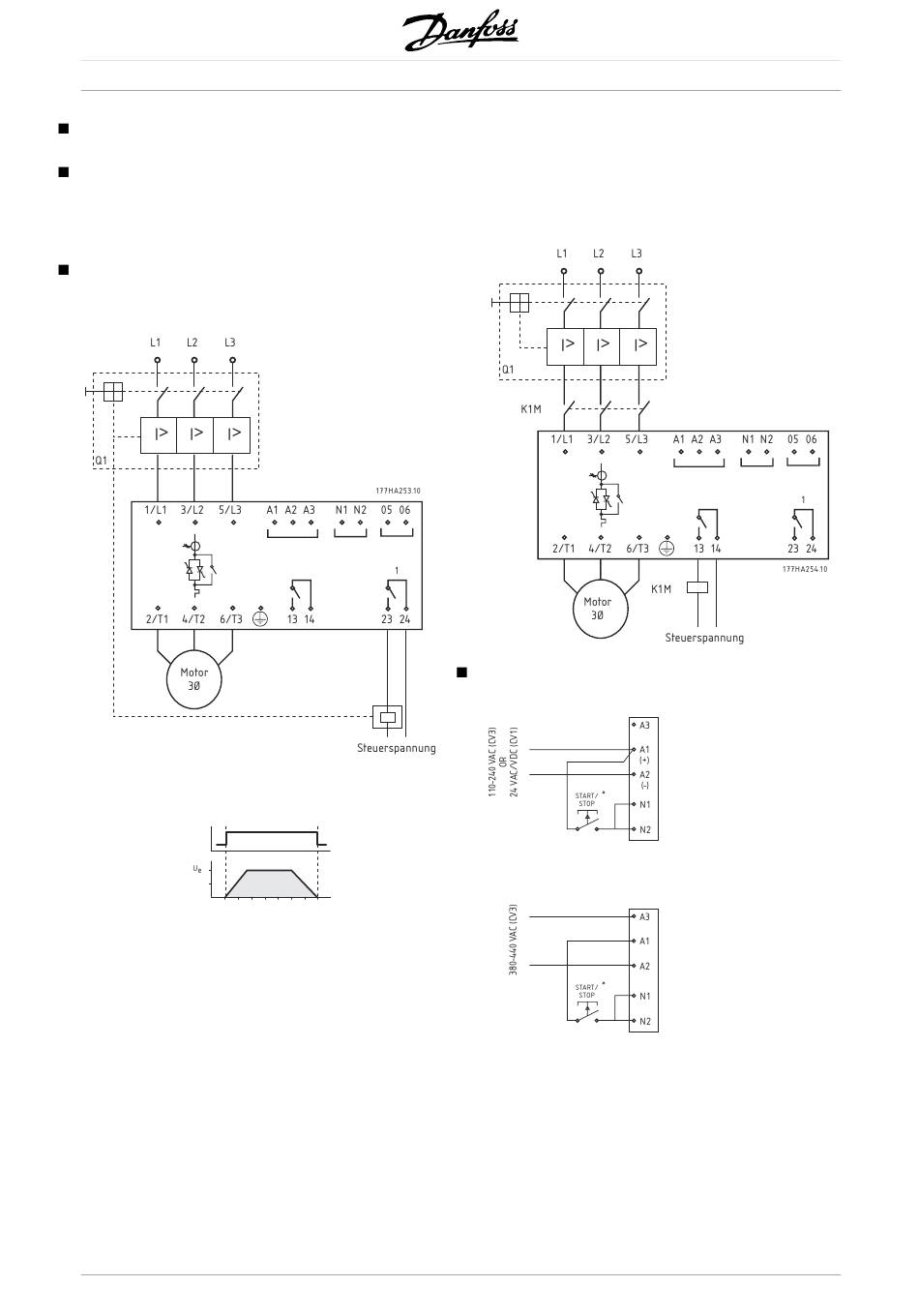

Schaltplan

Beispiel 1 – MCD 202 mit Systemschutz-Trennschalter
und Spannungsauslöser.
1
6 A bei 30 VDC mit Widerstand/2 A 400 VAC AC11
2
Hauptschütz
3
Hilfsrelais-Funktion = Fehler (siehe Parameter 8)
16
MCD 200 Projektierungshandbuch
177HA241.10
MG.17.C2.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
Beispiel 2 – MCD 202 mit Systemschutz-Trennschalter
und Netzschütz.

Steuerkreise

Zweidrahtsteuerung
177HA211.10
* Setzt außerdem den MCD 202 zurück
