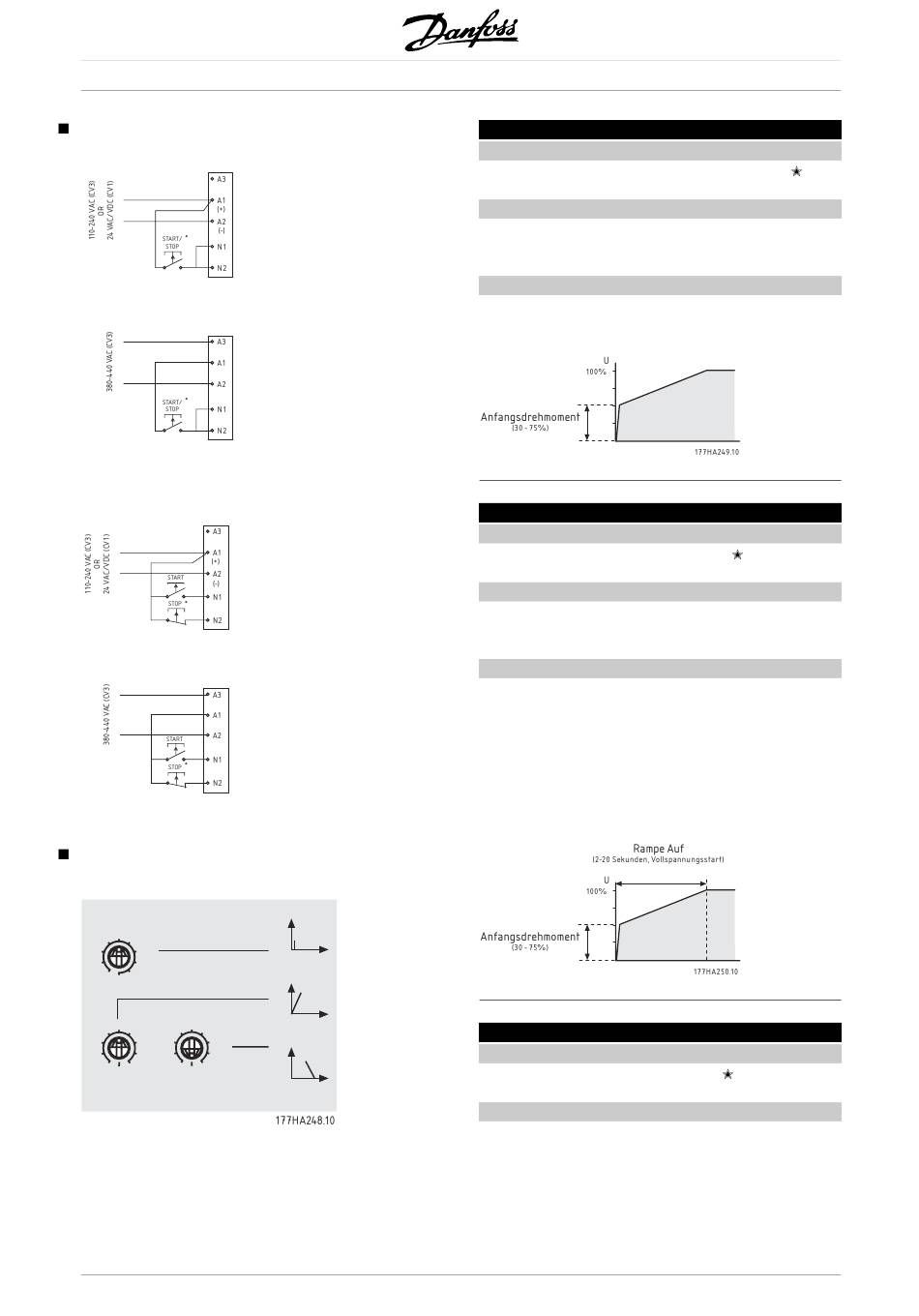

Steuerkreise

Zweidrahtsteuerung
177HA211.10
* Setzt auch den MCD 201 zurück
Dreidrahtsteuerung
177HA212.10
* Setzt auch den MCD 201 zurück

Funktionen

Individuelle Einstellungen
50%
40% 60%
30% 70%
(% U)
10s 10s
8s 12s 8s 12s
6s 14s 6s 14s
4s 16s 4s 16s
2s 20s 2s 20s
Full No
Voltage Start Soft Stop
(seconds) (seconds)
14
MCD 200 Projektierungshandbuch
Initial Torque
U
Ramp Up
U
Ramp Down
U
MG.17.C2.03 - VLT ist ein eingetragenes Warenzeichen vom Danfoss
1 Anlaufdrehmoment
Wert:
30 - 75 % Anlaufdrehmoment
Funktion:
Bestimmt das Anlaufdrehmoment, das der Motor
beim ersten Startbefehl erzeugt.
Beschreibung der Auswahl:
Stellen Sie es so ein, dass der Motor sofort nach
dem Startbefehl zu drehen beginnt.
2 Anlaufen
Wert:
2 - 20 Sekunden, volle Spannung
Funktion:
Bestimmt die Zeit, innerhalb der die Spannung auf
das Niveau der Netzspannung ansteigt.
Beschreibung der Auswahl:
Die Einstellung ist eine Abwägung zwischen
Motorbeschleunigung und Anlaufstrom. Kurze
Rampenzeiten, d. h. ein schnelles Hochlaufen,
bedeuten eine stärkere Beschleunigung und
einen höheren Anlaufstrom. Lange Rampenzeiten
haben eine langsamere Beschleunigung und einen
niedrigeren Anlaufstrom zur Folge.
3 Auslaufen
Wert:
2 - 20 Sekunden, Kein Softstopp
Funktion:
Stellt die Zeit für die Softstopp-Rampe ein. Die
Softstoppfunktion verlängert die Motorauslaufzeit
durch Herunterfahren der dem Motor zugeführten
Spannung, wenn ein Stopp ausgelöst wird.
50%
10 Sekunden
Kein Softstopp
