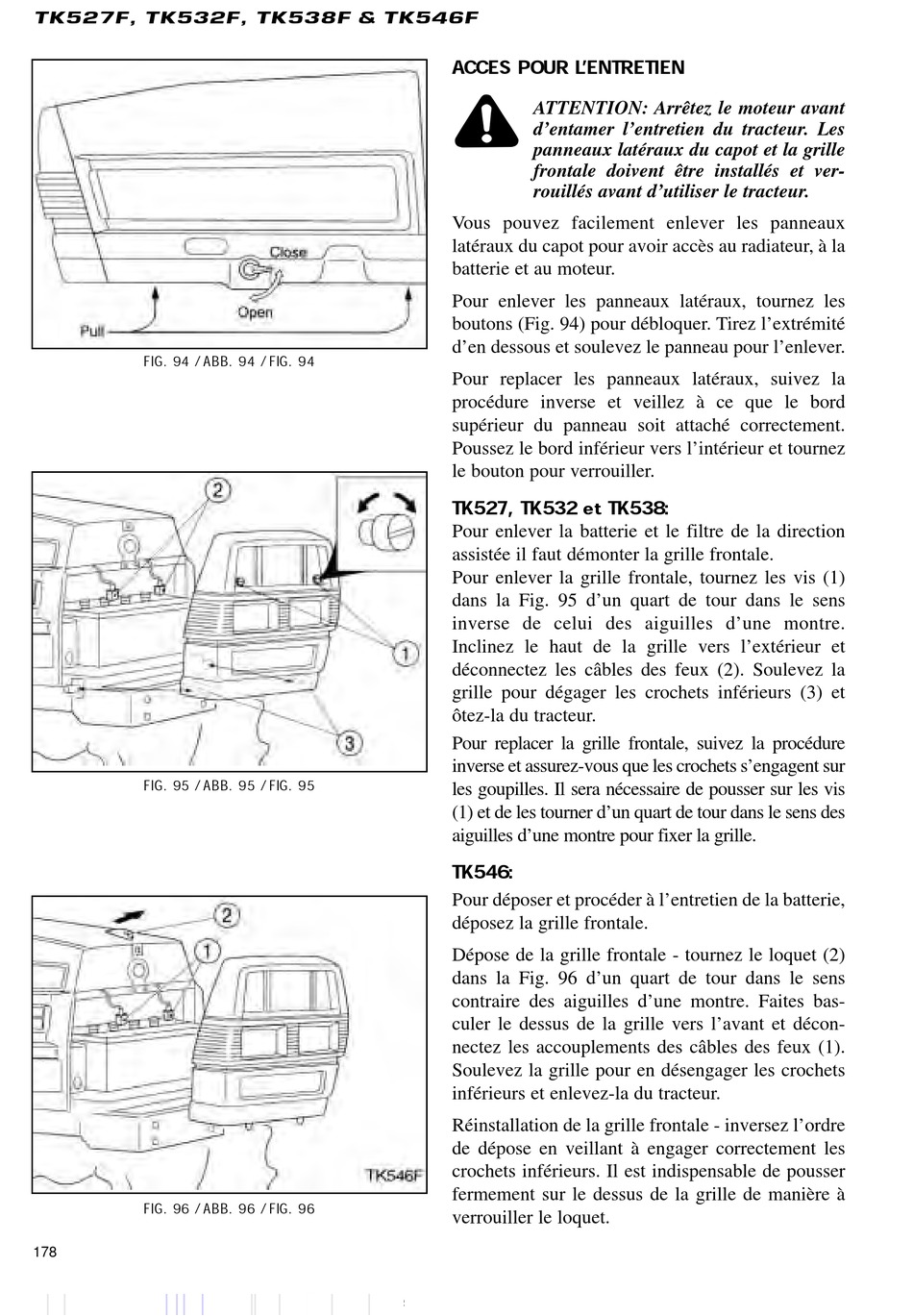

TK527F, TK532F, TK538F & TK546F
FIG. 94 / ABB. 94 / FIG. 94
FIG. 95 / ABB. 95 / FIG. 95
FIG. 96 / ABB. 96 / FIG. 96
178
ACCES POUR L'ENTRETIEN
a
ATTENTION: Arrêtez le moteur avant
d'entamer l'entretien du tracteur. Les
panneaux latéraux du capot et la grille
frontale doivent être installés et ver-
rouillés avant d'utiliser le tracteur.
Vous pouvez facilement enlever les panneaux
latéraux du capot pour avoir accès au radiateur, à la
batterie et au moteur.
Pour enlever les panneaux latéraux, tournez les
boutons (Fig. 94) pour débloquer. Tirez l'extrémité
d'en dessous et soulevez le panneau pour l'enlever.
Pour replacer les panneaux latéraux, suivez la
procédure inverse et veillez à ce que le bord
supérieur du panneau soit attaché correctement.
Poussez le bord inférieur vers l'intérieur et tournez
le bouton pour verrouiller.
TK527, TK532 et TK538:
Pour enlever la batterie et le filtre de la direction
assistée il faut démonter la grille frontale.
Pour enlever la grille frontale, tournez les vis (1)
dans la Fig. 95 d'un quart de tour dans le sens
inverse de celui des aiguilles d'une montre.
Inclinez le haut de la grille vers l'extérieur et
déconnectez les câbles des feux (2). Soulevez la
grille pour dégager les crochets inférieurs (3) et
ôtez-la du tracteur.
Pour replacer la grille frontale, suivez la procédure
inverse et assurez-vous que les crochets s'engagent sur
les goupilles. Il sera nécessaire de pousser sur les vis
(1) et de les tourner d'un quart de tour dans le sens des
aiguilles d'une montre pour fixer la grille.
TK546:
Pour déposer et procéder à l'entretien de la batterie,
déposez la grille frontale.
Dépose de la grille frontale - tournez le loquet (2)
dans la Fig. 96 d'un quart de tour dans le sens
contraire des aiguilles d'une montre. Faites bas-
culer le dessus de la grille vers l'avant et décon-
nectez les accouplements des câbles des feux (1).
Soulevez la grille pour en désengager les crochets
inférieurs et enlevez-la du tracteur.
Réinstallation de la grille frontale - inversez l'ordre
de dépose en veillant à engager correctement les
crochets inférieurs. Il est indispensable de pousser
fermement sur le dessus de la grille de manière à
verrouiller le loquet.
