Endress+Hauser procom DZL 363 Ex-Dokumentation Zu Den Betriebsanleitungen Seite 5

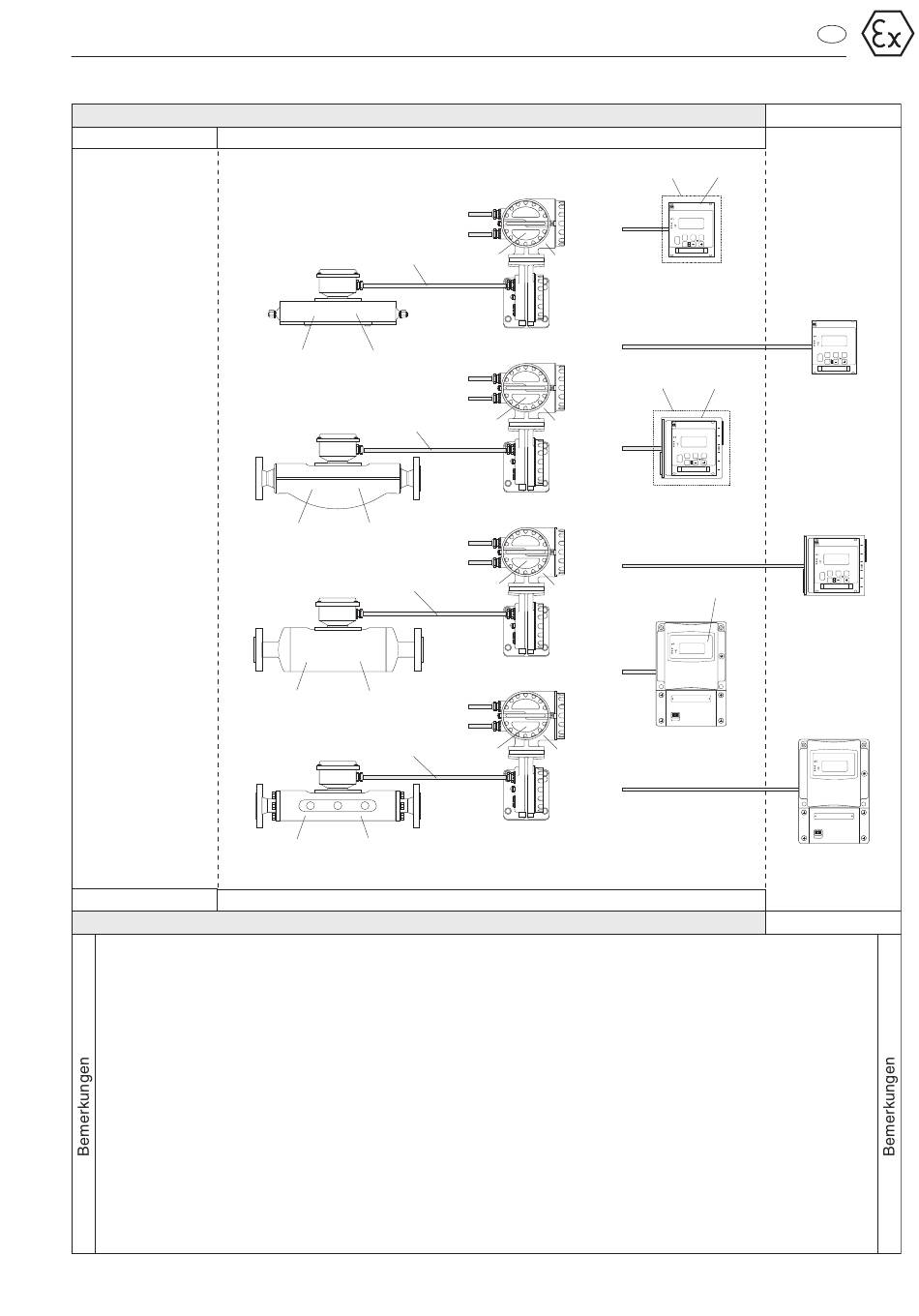

Procom DZL 363 mit Promass 63
II2G (ATEX)
Zone 1 (IEC)
➀
Messelektronikgehäuse Promass 63 in:
EEx nVW [L] IIC/IIB (prEN)
Ex nAC IIC/IIB (IEC)
➁
PRO-LINE Standard-Gehäuse in IP 67
➂
Messaufnehmer in: EEx nLR IIC (prEN)
Ex nR IIC (IEC)
• Promass A
DN 1...4
• Promass F
DN 8...50
• Promass I
DN 8...40
• Promass M
DN 8...50
Messaufnehmer in: EEx nLR IIB (prEN)
Ex nR IIB (IEC)
• Promass F
DN 80...100
• Promass I
DN 50
• Promass M
DN 80
Endress+Hauser
Explosionsgefährdeter Bereich
II3G (ATEX)
➃
➂ ➄
Aufnehmer A
➃
➂ ➄
Aufnehmer F
➃
➂ ➄
Aufnehmer I
➃
➂ ➄
Aufnehmer M
Zone 2 (IEC)
Explosionsgefährdeter Bereich
bzw. DN 40 "FB"
Nicht unter
Spannung öffnen.
Keep cover tight while
circuits are alive.
Ne pas ouvrir l´appareil
sous tension.
➀
➁
DZL 363 Ausführung:
Rackkassette
(IP 20)
PROMASS 63
Nicht unter
Spannung öffnen.
Keep cover tight while
circuits are alive.
Ne pas ouvrir l´appareil
sous tension.
➀
➁
DZL 363 Ausführung:
PROMASS 63
Schalttafeleinbauge-
häuse
Nicht unter
Spannung öffnen.
Keep cover tight while (IP 20 / Fronttür IP 54)
circuits are alive.
Ne pas ouvrir l´appareil
sous tension.
➀
➁
PROMASS 63
Nicht unter
Spannung öffnen.
Keep cover tight while
circuits are alive.
Ne pas ouvrir l´appareil
sous tension.
DZL 363 Ausführung:
➀
➁
Feldgehäuse
(IP 65)
PROMASS 63
➃
Die sicherheitstechnisch max. zulässige Kabellänge beträgt
120 m bei Verwendung des Kabeltyp (6 Li9YCY 0,38 mm
aus signaltechnischen Gründen ist die maximale Kabellänge auf
20 m beschränkt.
➄
Umgebungs- und Mediumstemperatur sowie Temperaturklasse
siehe Seite 4
➅
Für den Einbau des Procom DZL 363 in ein Rackgehäuse oder in
die Schalttafel in II3G/Zone 2, ist folgender Gehäuseschutz nach
EN 60529 erforderlich:
– Verwendung im Freien ≥ IP 54
– Verwendung in geschlossenen Räumen ≥ IP 40
➆
Messumformer Procom DZL 363 für II3G/Zone 2 in:
EEx nVW IIC (prEN)
Ex nAC IIC (IEC)
Umgebungstemperatur max. +60 °C
de
Sicherer Bereich
➅
➆
ENDRESS+HAUSER
PROCOM DZL 363
1
2
3
F1 F2 F3
E
>3s
ENDRESS+HAUSER
PROCOM DZL
1
2
3
F1
E
➅ ➆
DZL 363 Ausführung:
Rackkassette
(IP 20)
E+H
ENDRESS+HAUSER
PROCOM DZL 363
1
2
3
F1 F2 F3
E
>3s
ENDRESS+HAUSER
PROCOM DZL
1
2
3
➆
DZL 363 Ausführung:
Schalttafeleinbauge-
häuse
PROCOM DZL 363
1
(IP 20 / Fronttür IP 54)
2
3
PROCOM DZL
1
2
3
DZL 363 Ausführung:
Feldgehäuse
(IP 65)
Sicherer Bereich
363
F2 F3
>3s
E+H
363
F1 F2 F3
E
>3s
363
2
) FCY,
3
