Magnescale SR87 Anbringungsanleitung Seite 28

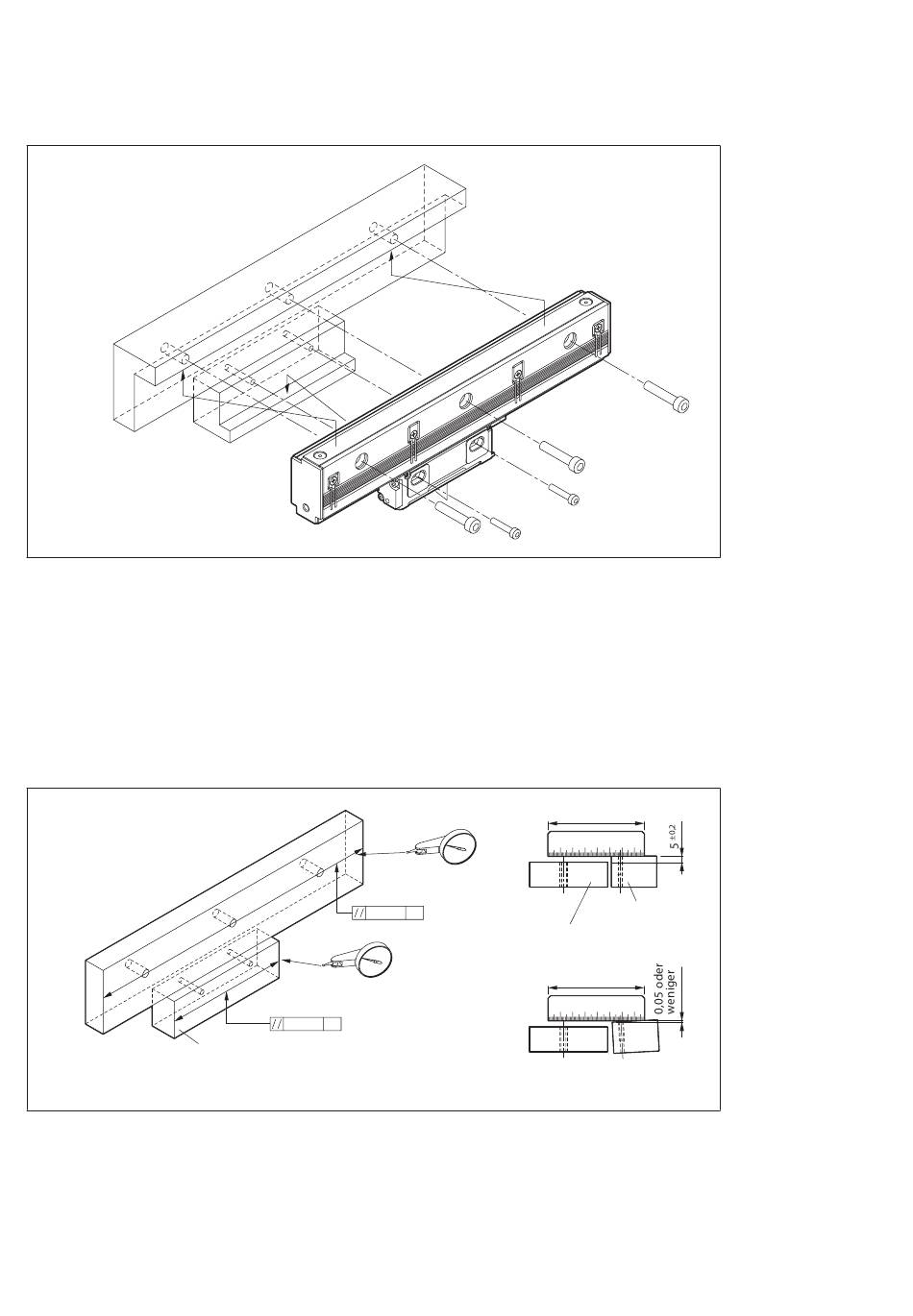

3. Bringen Sie den Maßstab zur Montage mit den Anschlagfl ächen in Berührung.
Abb. 8
Beispiel 2: Montage, bei der keine Anschlagfl äche von Maßstab und Schieber mit dem Halter
erzeugt wird
1. Die Parallelität von Maßstabshalter und Schieberhalter in Bezug auf die Maschinenführung
einstellen, und dann die Teile befestigen. Höhe und Parallelität des Schieberhalters in Bezug auf den
Maßstabshalter einstellen, und dann das Teil befestigen.
Abb. 9
6
(G)
0,05
0,05 MG
Schieberhalter
78
MG
Maßstabshalter
78
±0,3
Schieberhalter
±0,3
Einheit: mm
SR87, CH33 / CH34
