Magnescale SR87 Anbringungsanleitung Seite 26

• Prüfen Sie vor der Montage des Maßstabs, ob die Ausrichtung der Montagefl äche (oder der
Montagehalter) innerhalb der Vorschrift en liegt.
• Verwenden Sie einen Maßstab-Montagehalter, wo zutreff end, dessen Länge sich mit der Gesamtlänge
des Maßstabs deckt. Selbst bei Verwendung von geteilten Haltern muss immer sichergestellt werden,
dass die Ausrichtung der Installationshalter innerhalb der Normen liegt.
• Die Rückseite der Maßstabseinheit wird als Installationsrichtlinie verwendet.
• Ziehen Sie die Befestigungsschrauben zunächst provisorisch an. Legen Sie die Ausrichtung fest, und
ziehen Sie dann die Schrauben zur Befestigung des Maßstabs an. (Siehe Abb. 5)

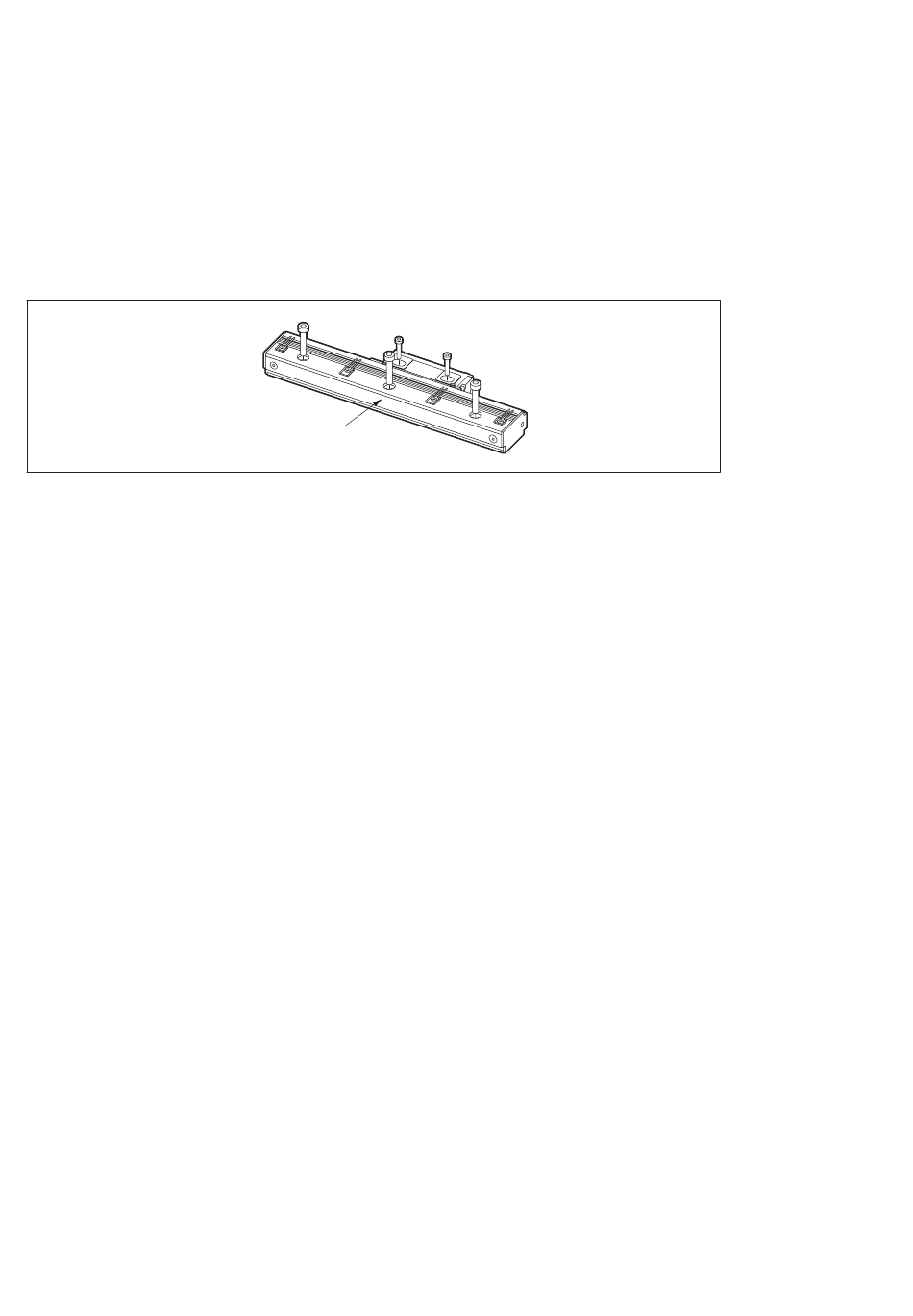

Abb. 5
Maßstab: M6 × 35
(9 N·m)
4
(G)
In Berührung bringen
Schieber: M4 × 20 (2,7 N·m) oder M6 (9 N·m)
SR87, CH33 / CH34
