Magnescale SR87 Anbringungsanleitung Seite 27

Montagebeispiel
Beispiel 1 (empfohlen): Montage, bei der eine Anschlagfl äche von Maßstab und Schieber mit
Durch die Erzeugung einer Anschlagfl äche wird die Montagegenauigkeit des Maßstabs verbessert. Dies
vereinfacht auch eine spätere Neumontage des Maßstabs.

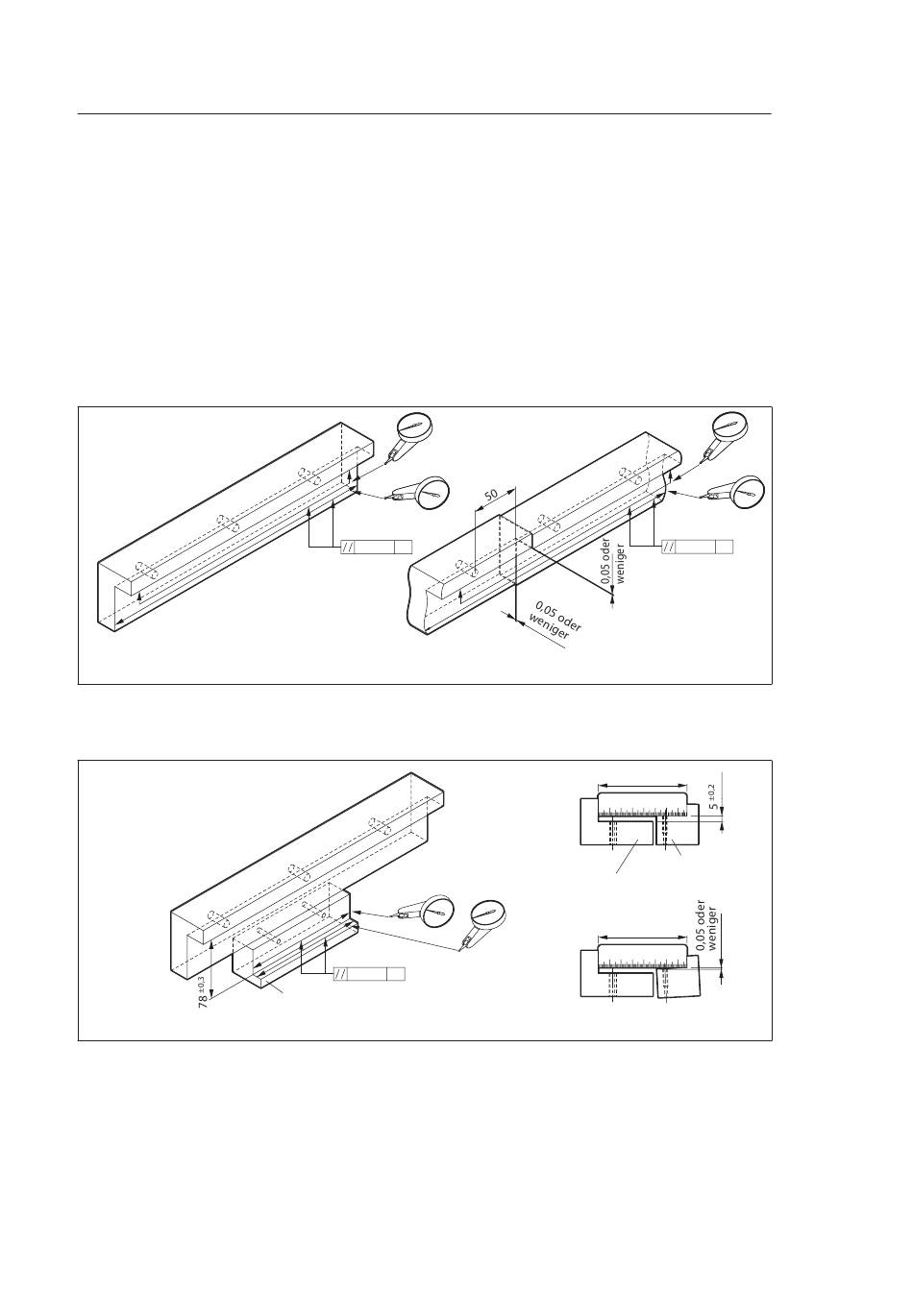

1. Die Parallelität des Maßstabshalters in Bezug auf die Maschinenführung überprüfen und einstellen,
und dann das Teil befestigen.
Selbst wenn geteilte Halter verwendet werden, muss die Parallelität über die gesamte Halterlänge
eingestellt werden, wie in der Abbildung gezeigt.
Abb. 6
Maßstabshalter
2. Höhe und Parallelität des Schieberhalters überprüfen und einstellen, und dann das Teil befestigen.
Abb. 7
SR87, CH33 / CH34
dem Halter erzeugt wird
0,05 MG
Oder
0,05 MG
Schieberhalter
0,05 MG
Einheit: mm
78 ±0,3
Schieberhalter
Maßstabshalter
78 ±0,3
Einheit: mm
5
(G)
