CH33 / CH34
CH33 / CH34信号规格
电缆颜⾊
4 线
茶⾊
0 V
⿊⾊
0 V
绿⾊
+5 V
紫⾊
+5 V
青⾊
CNT
黄⾊
N.C.
橙⾊
SD
灰⾊
–SD
红⾊
RQ
⽩⾊
–RQ
（注 1） 4 线： 全双⼯数据传输⽅式
（注 2） 2 线： 半双⼯数据传输⽅式
（注 3） 如果使⽤CH33 未封端电缆， 请在连接器内断开并绝缘电缆。 连接电缆可能会损坏直线标尺。
（注 4） 如果使⽤CH33 未封端电缆， 请在连接器内断开并绝缘电缆。 ⽆需连接。
注意
• 不使⽤具备遥感功能的电源时， 由于+5 V 和 0 V 各有两根电缆， 请务必成对地连接电缆。 如果只连
接⼀根， 可能会由于电缆电压低下⽽导致直线标尺⽆法⼯作。
• 使⽤具备遥感功能的电源时， 请把⿊⾊线和紫⾊线⽤于遥感⽤途。
由于 +5 V 和 0 V 各有两根电缆， 请务必成对地连接电缆。 如果只连接⼀根， 可能会由于电缆电压低下
⽽导致直线标尺⽆法⼯作。
SR87, CH33 / CH34
信号规格
（注 1） 2 线 （注 2）
0 V
0 V
+5 V
+5 V
（注 3） （注 3）
CNT
（注 4） （注 4）
N.C.
（注 4）
N.C.
（注 4）
N.C.
SD/RQ
–SD/–RQ

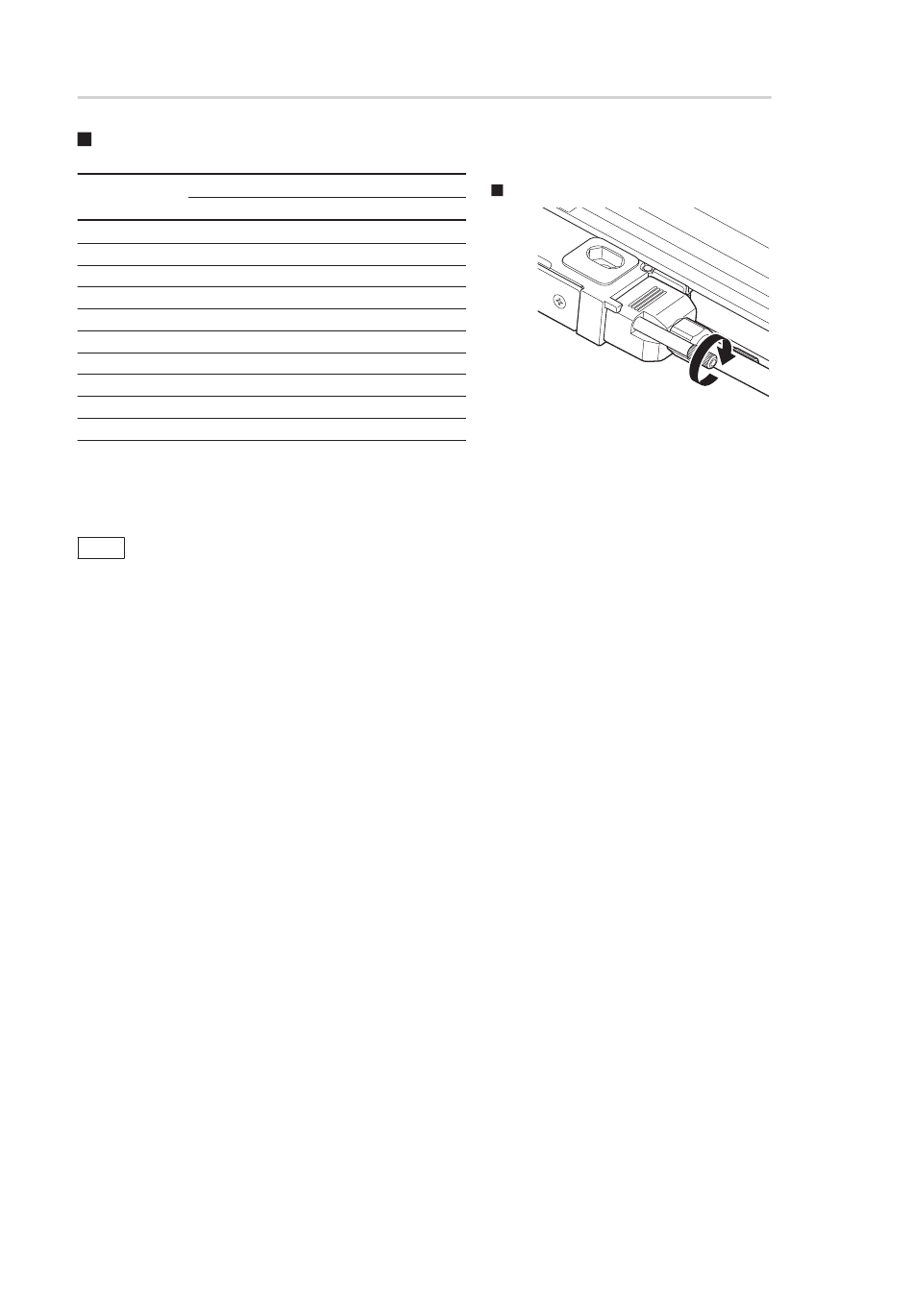

固定连接器
以0.36 N·m扭矩⽤⼒拧紧连接器的
固定螺钉。
9
(CS)
