R102
R101
ST101
C103
5 1 3 7
8 4 2 6
TR101
C5-Auflage E
S1
F1
C101
C5-Auflage E2
Kompetent für Elektroniksysteme
+
+ +
C108
+
U101
C112 C102
R106
C107
ST102
D101
V101

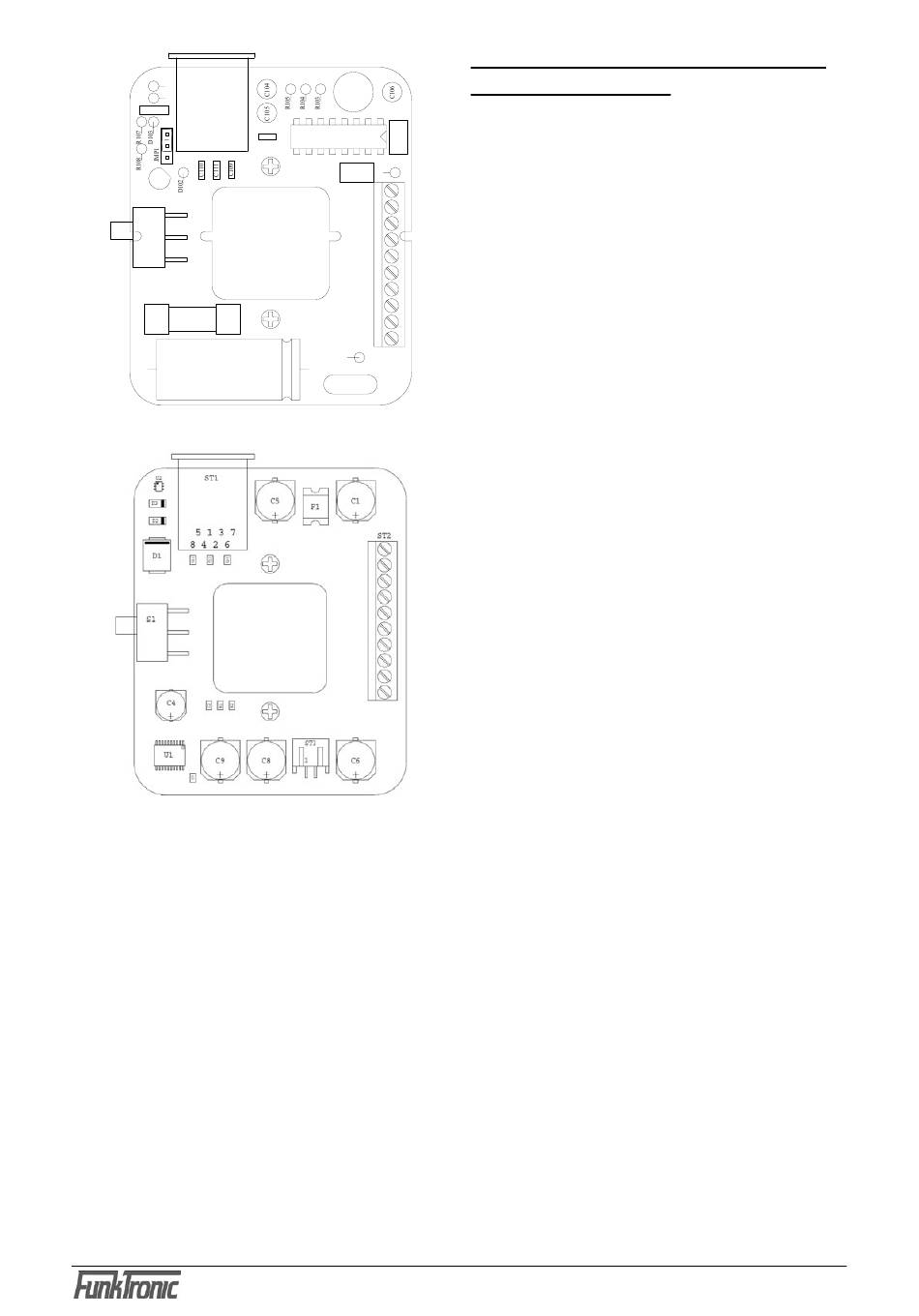

Anschlußbelegung C5-Auflage E
und C5-Auflage E2
10-polige Klemmleiste
Pin 1 ext. Lautsprecherausgang
Pin 2 GND (für ext. Lautsprecher)
Pin 3 SQL (Trägereingang)
Pin 4 EIN/AUS-Schalter für Funkgerät,
nach GND max. 1 A
Pin 5 NF-Ausgang (TX, heiß)
Pin 6 PTT/Sendertastung,
Open Collector max. 100 mA
Pin 7 NF-Eingang (RX, heiß)
Pin 8 Schaltausgang,
Open Collector nach GND max.100 mA,
geschaltet durch Universal-I/O-Pin
Pin 9 GND
Pin 10 + 12 V Versorgung
Jumper 1 ist hier gesteckt für I/O-Pin als Eingang,
die andere Position entspricht Ausgang!
- 27 -
