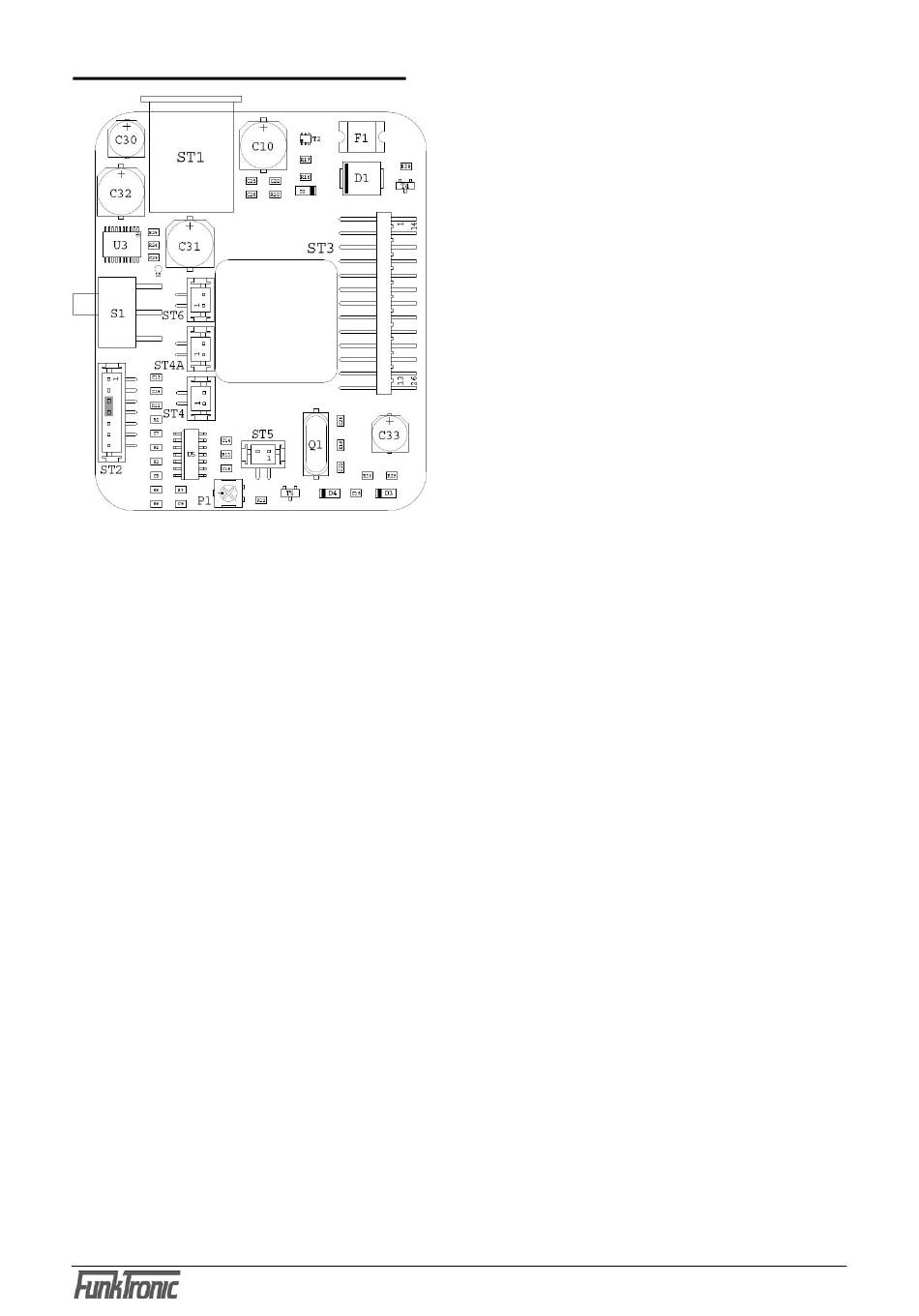

Lageplan C5-Auflage K3

C5-Auflage K3
Stecker ST2 (7-polig Stift) zum Anschluß einer RTK-
Anlage
Pin1 Mikrofon-NF (ca. 4 mV; zur RTK-Anlage)
Pin2 GND (Masse)
Pin3 Send-Out (Steuerausgang zur RTK-Anlage:
+12V bei "PTT")
Pin4 Send-In (Steuereingang von RTK-Anlage:
"Sender AN" bei +12V)
(Funkbetrieb: Pin 4 = Pin 3;RTK-Betrieb:
Pin 4 offen)
Pin5 RX-NF (ca. 500mV; zur RTK-Anlage)
Pin6 SQL-Out (Trägeranzeige zur RTK-Anlage:
+12V bei "Squelch/Träger")
Pin7 +Batt-Referenz-Spg. (+12V)
Stecker ST3 (26-polig Stift)zum Anschluß des
Funkgeräts
Pin1 pos. Versorgung (+12V)
Pin14 GND
Pin2 NF-Eingang (RX, heiß)
Pin15 NF-Ausgang (TX, heiß)
Pin3 + 16EIN/AUS-Schalter für Funkgerät (max 1A)
Pin4 PTT/Sendertastung 1 (open Collector nach
Vcc max. 100mA)
Pin17 PTT/Sendertastung 2 (open Collector nach
GND max. 100mA)
Pin5 Busy1 / SQL (Trägereingang)
Pin18 Busy2 / Dimm-Eingang (Schalteingang)
Pin6 Universal-IO-Port
Pin19 N.C. (keine Funktion)
Pin7 Referenzspannung für Schaltausgänge
Q1...Q13
Pin20 Schaltausgang Q1
Pin8 Schaltausgang Q2
Pin21 Schaltausgang Q3
Pin9 Schaltausgang Q4
Kompetent für Elektroniksysteme
Der bei Stecker ST2 (Pin3+4) eingezeichnete
Jumper muß gesteckt sein, wenn keine RTK-Anlage
angeschlossen wird.
Mit Poti P1 kann die Empfindlichkeit des Freisprech-
Mikrofons eingestellt werden.
Am Pin LS kann die freie weiß rote Ader des Funkgerä
teanschlusskabels angeschlossen werden, um den bei
Bosch/Motorola Funkgeräten eingebauten Verstärker
zu verwenden.
Pin22 Schaltausgang Q5
Pin10 Schaltausgang Q6
Pin23 Schaltausgang Q7
Pin11
Pin24 Schaltausgang Q9
Pin12 Schaltausgang Q10
Pin25 Schaltausgang Q11
Pin13 Schaltausgang Q12
Pin26 Schaltausgang Q13
Stecker ST4 (2-polig Stift) zum Anschluß eines
Elektret-Freisprech-Mikrofons
Pin1
Pin2
Stecker ST4a (2-polig Stift) zum Anschluß einer
Sendertaste für das Freisprech-Mikrofon
Pin1
Pin2
Stecker ST5 (2-polig Stift) zum Anschluß des
Schaltausgangs
Pin1
Pin2
Stecker ST6 (2-polig Stift) zum
eines externen Lautsprechers
Pin1
Pin2
(Einer A)
(Einer B)
(Einer C)
(Einer D)
- 26 -
Schaltausgang Q8
GND (Schirm für Mikro-NF)
Mikrofon-NF
GND
Sendertasteingang (aktiv nach GND)
Alarmschaltausgang (open Collector nach
GND max 100mA)
GND (für Alarmschaltausgang)
GND (für ext. Lautsprecher)
ext. Lautsprecherausgang
(Zehner A)
(Zehner B)
(Zehner C)
(Zehner D)
(Hunderter A)
(Hunderter B)
(Bandlage)
(Betriebsart)
Anschluß
