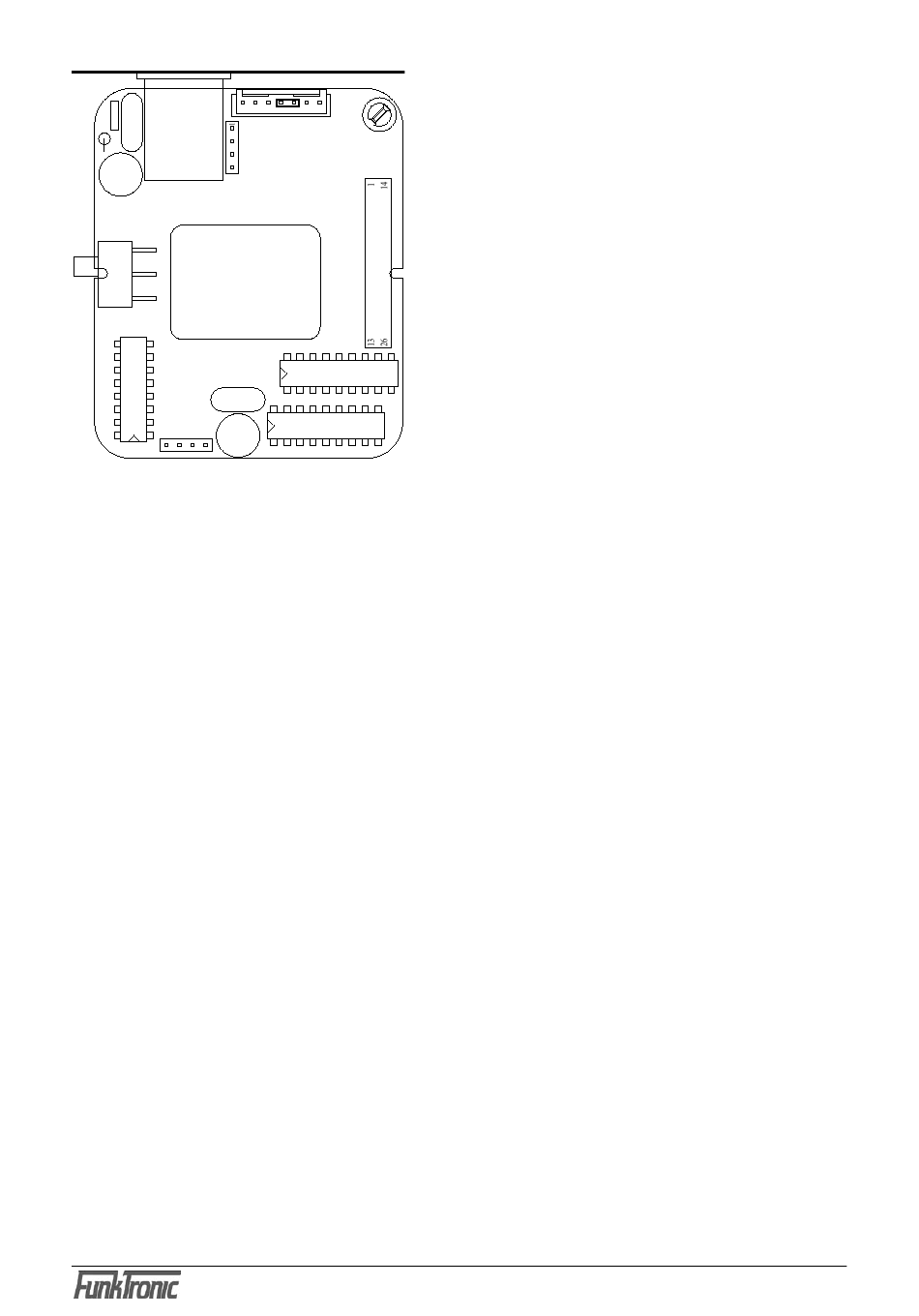

Lageplan C5-Auflage K2

ST1
7
F1
V1
ST4
D1
C4
+
C5-Auflage K2
S1
U3
Q1
ST2
C26
1
Anschlußbelegung Stecker ST2
Für ext. Lautsprecher und Alarmschaltausgang
Pin 1 GND, für ext. Lautsprecher
Pin 2 ext. Lautsprecherausgang
Pin 3 GND, für Alarmschaltausgang
Pin 4 Alarmschaltausgang
(open Collector, max 100mA)
Stecker ST3
Anschluß des Funkgeräts
Pin 1 + 12 Volt Versorgung
Pin 14 GND
Pin 2 NF-Eingang
Pin 15 NF-Ausgang
Pin 3 + 16 EIN/AUS-Schalter
für Funkgerät (max 1A)
Pin 4 PTT/Sendertastung 1 (open
Collector nach V cc max. 100mA)
Pin 17 PTT/Sendertastung 2 (open
Collector nach GND max. 100mA)
Pin 5 Busy1 / SQL (Trägereingang)
Pin 18 Busy2 / Dimm-Eingang
(Schalteingang)
Pin 6 Universal-IO-Port
Pin 19 N.C. (keine Funktion)
Pin 7 Referenzspannung für
Schaltausgänge Q1...Q13
Pin 20 Schaltausgang Q1 (Einer A)
Pin 8 Schaltausgang Q2 (Einer B)
Pin 21 Schaltausgang Q3 (Einer C)
Pin 9 Schaltausgang Q4 (Einer D)
Pin 22 Schaltausgang Q5 (Zehner A)
Pin 10 Schaltausgang Q6 (Zehner B)
Pin 23 Schaltausgang Q7 (Zehner C)
Pin 11 Schaltausgang Q8 (Zehner D)
Pin 24 Schaltausgang Q9 (Hunderter A)
Pin 12 Schaltausgang Q10 (Hunderter B)
Pin 25 Schaltausgang Q11 (Bandlage)
Pin 13 Schaltausgang Q12 (Betriebsart)
Pin 26 Schaltausgang Q13
Kompetent für Elektroniksysteme
1
ST5
P1
ST3
U2
U1
+
Der bei Stecker ST5 (Pin3+4) eingezeichnete
Jumper muß gesteckt sein, wenn keine RTK-Anlage
angeschlossen wird.
Mit Poti P1 kann die Empfindlichkeit des Freisprech-
Mikrofons eingestellt werden.
Stecker ST4 (4-polig Stift)
Anschluß eines Freisprech-Mikrofons
Pin 1 Mikrofon-NF
Pin 2 GND (Schirm für Mikro-NF)
Pin 3 Sendertasteingang
(aktiv nach GND)
Pin 4 GND
Stecker ST5 (7-polig Stift)
Anschluß einer RTK-Anlage
Pin 1 Mikrofon-NF (ca. 4 mV; zur RTK-Anlage)
Pin 2 GND (Masse)
Pin 3 Send-Out (Steuerausgang zur
RTK-Anlage: +12 V bei "PTT")
Pin 4 Send-In (Steuereingang von
RTK-Anlage: "Sender AN" bei +12 V)
(Funkbetrieb: Pin 4=Pin 3
RTK-Betrieb: Pin 4 offen)
Pin 5 RX-NF (ca. 500 mV; zur RTK-Anlage)
Pin 6 SQL-Out (Trägeranzeige zur
RTK-Anlage: +12 V bei "Squelch/Träger")
Pin 7 +Batt-Referenz-Spg. (+12V)
