Einbauanleitung für Commander 5 - Hörerauflage

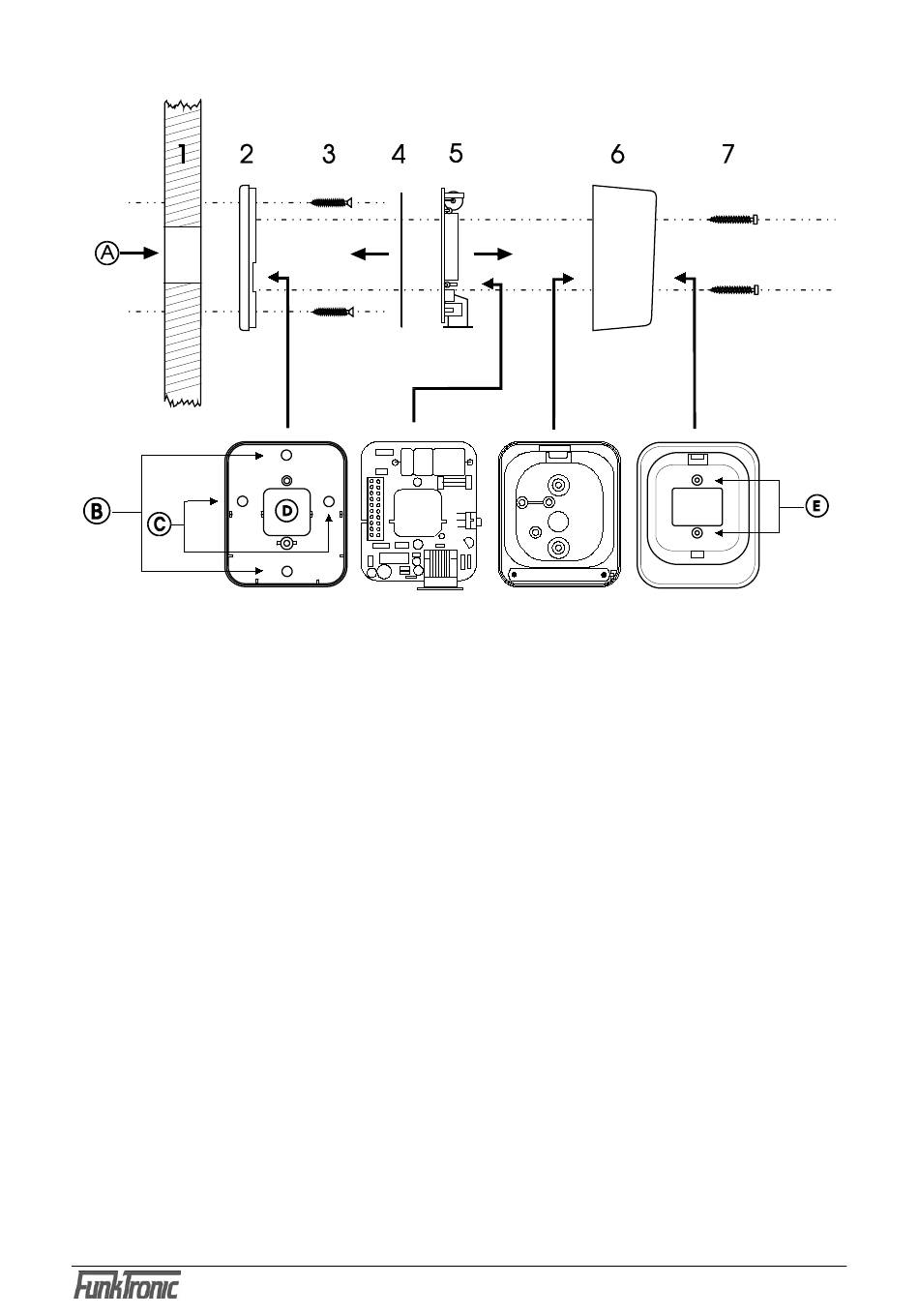

Zuerst wird die Gehäuserückwand (2) der Hörerhalterung an der Befestigungsfläche (Wand oder Karosserie)
befestigt. Dabei ist darauf zu achten, daß die Kabeldurchführungen (A) der Befestigungsfläche und (D) der
Gehäuserückwand übereinstimmen.
Die Gehäuserückwand wird mittels den zwei kürzeren Schrauben (3) an der Befestigungsfläche angeschraubt,
wobei die Bohrungen (B) oder (C) verwendet werden können. Vor dem Einbau werden die Befestigungspunkte
an der Befestigungsfläche markiert (die Gehäuserückwand dient dabei als Bohrschablone). An den Markierungen
werden jeweils 2.5 mm - Bohrungen angebracht und die Gehäuserückwand angeschraubt
Die an der Leiterplatte angebrachte Isolierfolie (4) darf nicht entfernt werden, um Kurzschlüsse zu vermeiden
!
Als nächster Schritt wird das Verbindungskabel gemäß Anschlußplan mit der Leiterplatte (5) verbunden.
Danach wird die Leiterplatte (5) in den Gehäusedeckel (6) eingesetzt.
Zum Schluß wird der Gehäusedeckel (6) mittels den zwei längeren Schrauben (7) durch die Bohrungen (E)
an der Gehäuserückwand befestigt.
