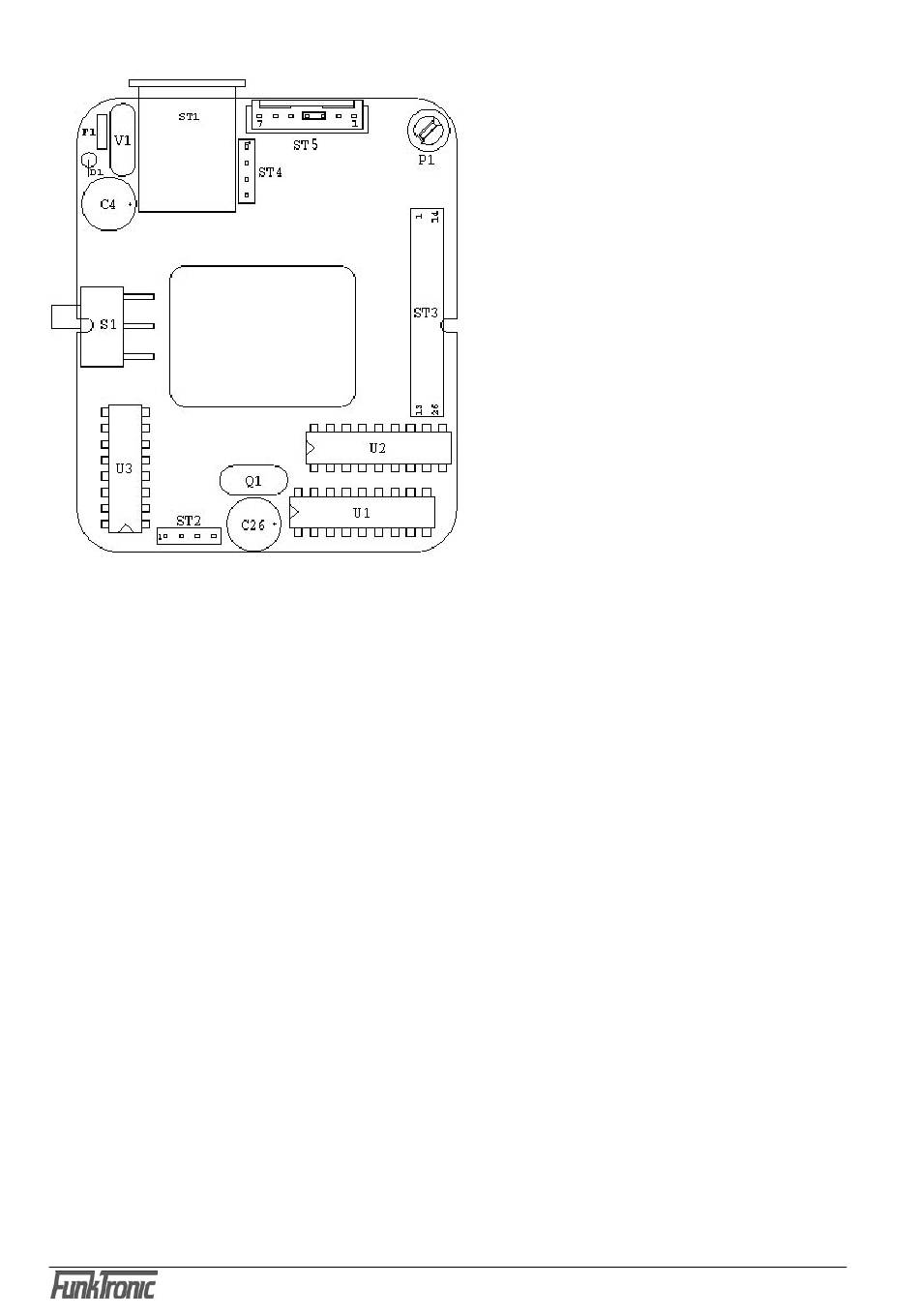

Lageplan der Anschlußstecker (C5-Auflage K2)
Anschlußbelegung (C5-Auflage K2)
Stecker ST2 (4-polig Stift)
Pin
1
Pin
2
Pin
3
Pin
4
Alarmschaltausgang (open Collector nach GND max 100mA)
Stecker ST3 (26-polig Stift)
Pin
1
Pin
14
Pin
2
Pin
15
Pin
3 + 16
Pin
4
Pin
17
Pin
5
Pin
18
Pin
6
Pin
19
Pin
7
Pin
20
Pin
8
Pin
21
Pin
9
Pin
22
Pin
10
Pin
23
Pin
11
Pin
24
Pin
12
Pin
25
Pin
13
Pin
26
Kompetent für Elektroniksysteme
zum Anschluß eines ext. Lautspr. und Alarmschaltausgang
GND (für ext. Lautsprecher)
ext. Lautsprecherausgang
GND (für Alarmschaltausgang)
zum Anschluß des Funkgeräts
pos. Versorgung (+12V)
GND
NF-Eingang (RX, heiß)
NF-Ausgang (TX, heiß)
EIN/AUS-Schalter für Funkgerät (max 1A)
PTT/Sendertastung 1 (open Collector nach V cc max. 100mA)
PTT/Sendertastung 2 (open Collector nach GND max. 100mA)
Busy1 / SQL (Trägereingang)
Busy2 / Dimm-Eingang (Schalteingang)
Universal-IO-Port
N.C. (keine Funktion)
Referenzspannung für Schaltausgänge Q1...Q13
Schaltausgang Q1
(Einer A)
Schaltausgang Q2
(Einer B)
Schaltausgang Q3
(Einer C)
Schaltausgang Q4
(Einer D)
Schaltausgang Q5
(Zehner A)
Schaltausgang Q6
(Zehner B)
Schaltausgang Q7
(Zehner C)
Schaltausgang Q8
(Zehner D)
Schaltausgang Q9
(Hunderter A)
Schaltausgang Q10 (Hunderter B)
Schaltausgang Q11
(Bandlage)
Schaltausgang Q12 (Betriebsart)
Schaltausgang Q13
Der
bei
eingezeichnete Jumper muß gesteckt
sein,
wenn
angeschlossen wird.
Mit Poti P1 kann die Empfindlichkeit
des Freisprech-Mikrofons eingestellt
werden.
- 36 -
Stecker
ST5
(Pin3+4)
keine
RTK-Anlage
c5evu (19.04.2012)
