Lageplan
Oben (Hörer)
ST2 / Pin 5
Unten (Mikrofon)

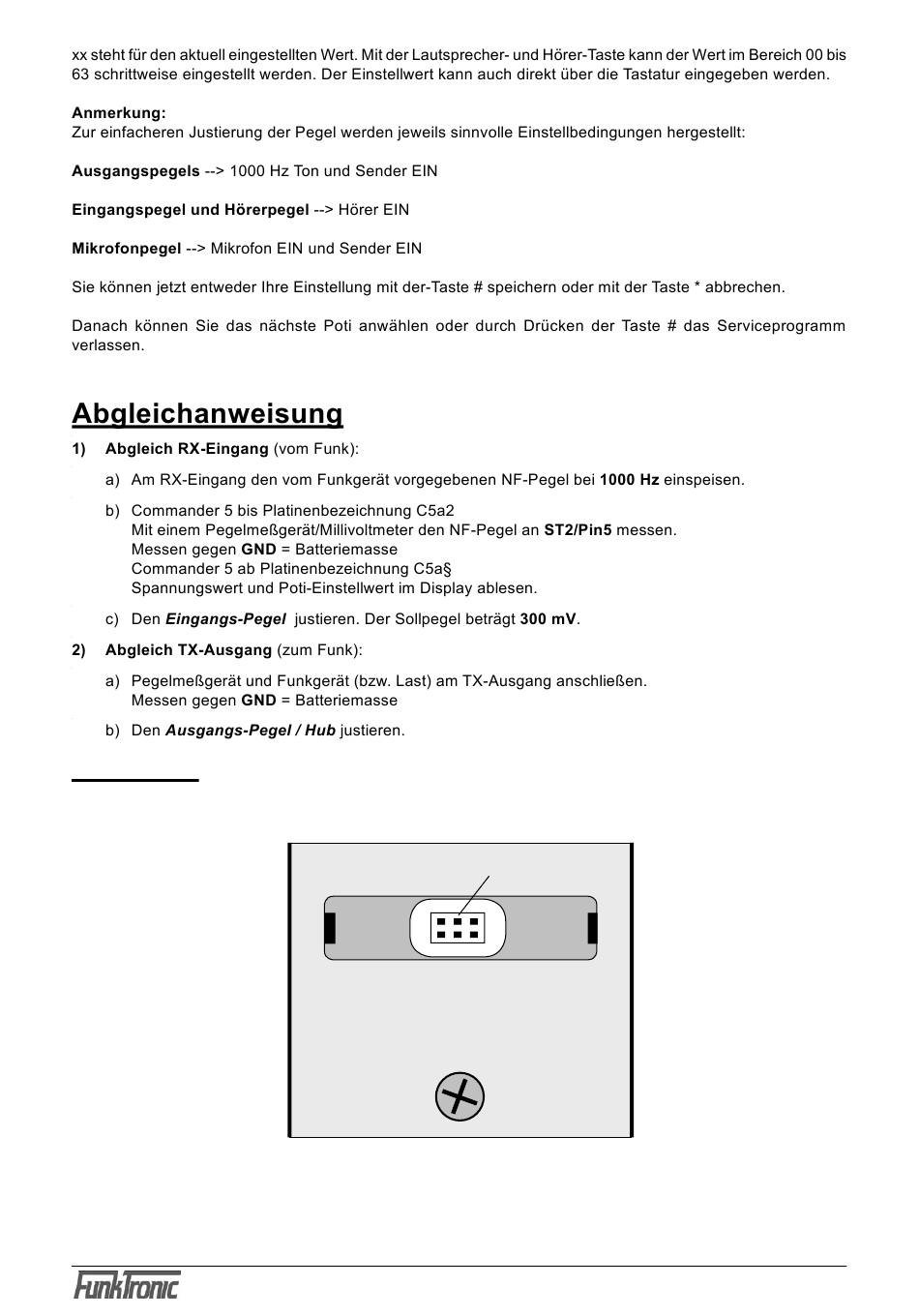

Rückansicht des Commander 5, aus der die Lage des Servicesteckers ST2 ersichtlich ist. Er befindet sich
unter der Plexiglasscheibe (welche vorsichtig auszurasten ist).
Achtung: Gilt nur bis Platinenbezeichnung C5a2
- 24 -
C5 (19.12.2012)
