DESMONTAJE DE LAS PARTES DE PLA-
STICO POR MOTARD M4
Para realizar mas facilmente comproba-
ciones o intervenciones en algunas zonas
del vehículo, es indispensable desmontar
las partes que componen la carrocería de
la siguiente manera:

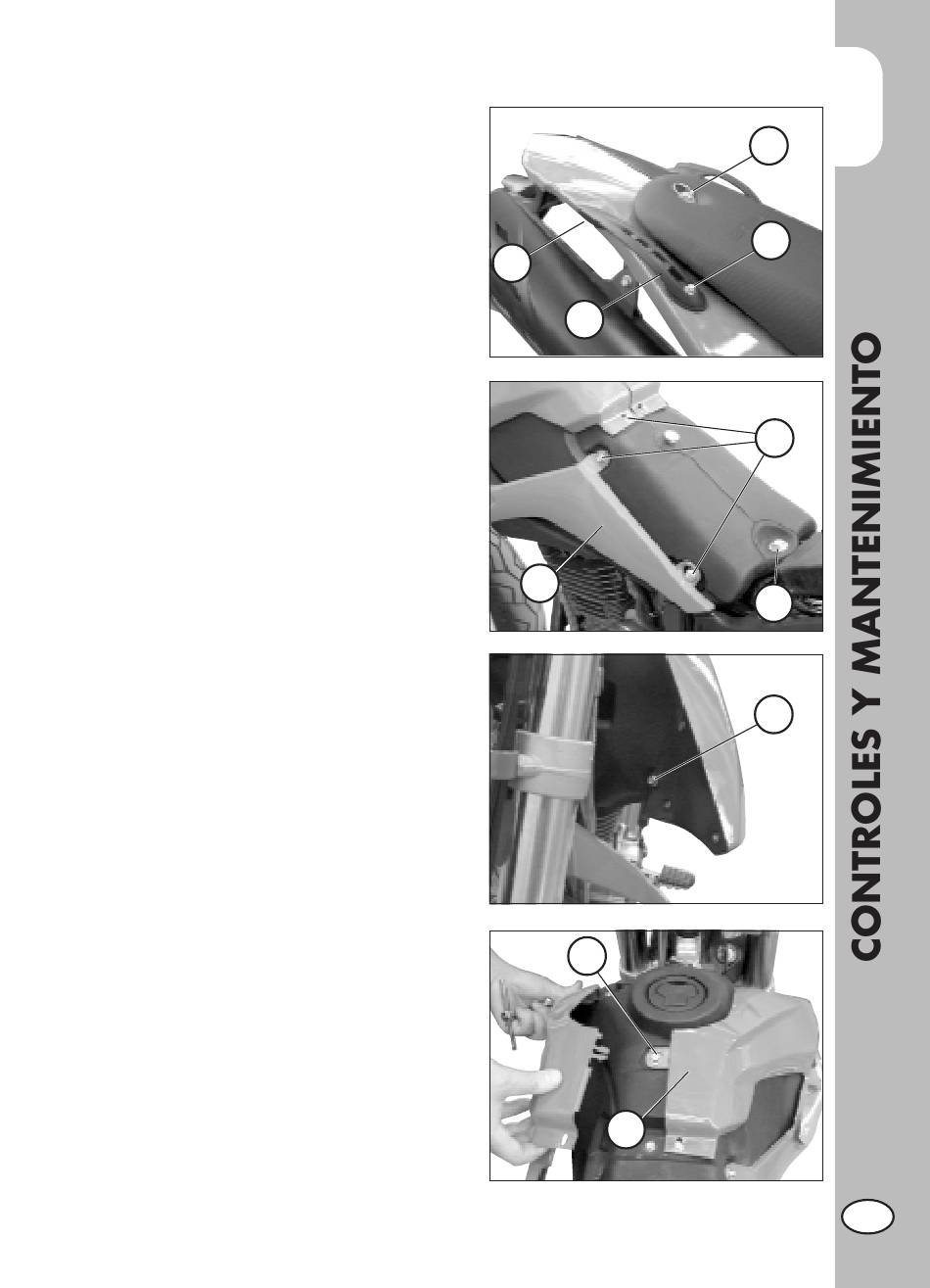

Desmontaje del sillín
• Destornillar el tornillo de fijación A y ex-
traer el sillín desplazandola hacia la parte
trasera de manera que salga del gan-
cho colocado en el depósito gasolina.
Desmontaje manijas posteriores
• Desenroscar los dos tornillos B de fija-
ción, luego, quitar los tornillos C de fija-
ción ubicados debajo del guardabarros
trasero, y luego quitar las manijas D, te-
niendo cuidado para no perder los es-
pesores de goma.
Desmontar los paneles laterales delante-
ros
•Desmontar los paneles laterales delante-
ros iniciando desde la izquierda E.
Desenroscar los tres tornillos F y el tornillo
G ubicada en la parte delantera, desen-
ganchar el panel lateral del deposito y
proceder de la misma manera con el pa-
nel lateral derecho H, añadiendo el torni-
llo I ubicado sobre el deposito.
Y luego desmoontar el panel lateral H
desenganchandolo de las estacas ubica-
das en el deposito.
Desmontaje del depósito de gasolina
• Desenroscar el tornillo L de fijación al
bastidor, quitar el tubo del grifo del com-
bustible y sacar el depósito extrayendolo
hacia atras.
Nota:
El deposito se puede extraer con el panel
lateral delantero, quitando antes los dos
tornillos F inferiores.
C
D
E
I
375
A
B
F
L
G
H
3
E
