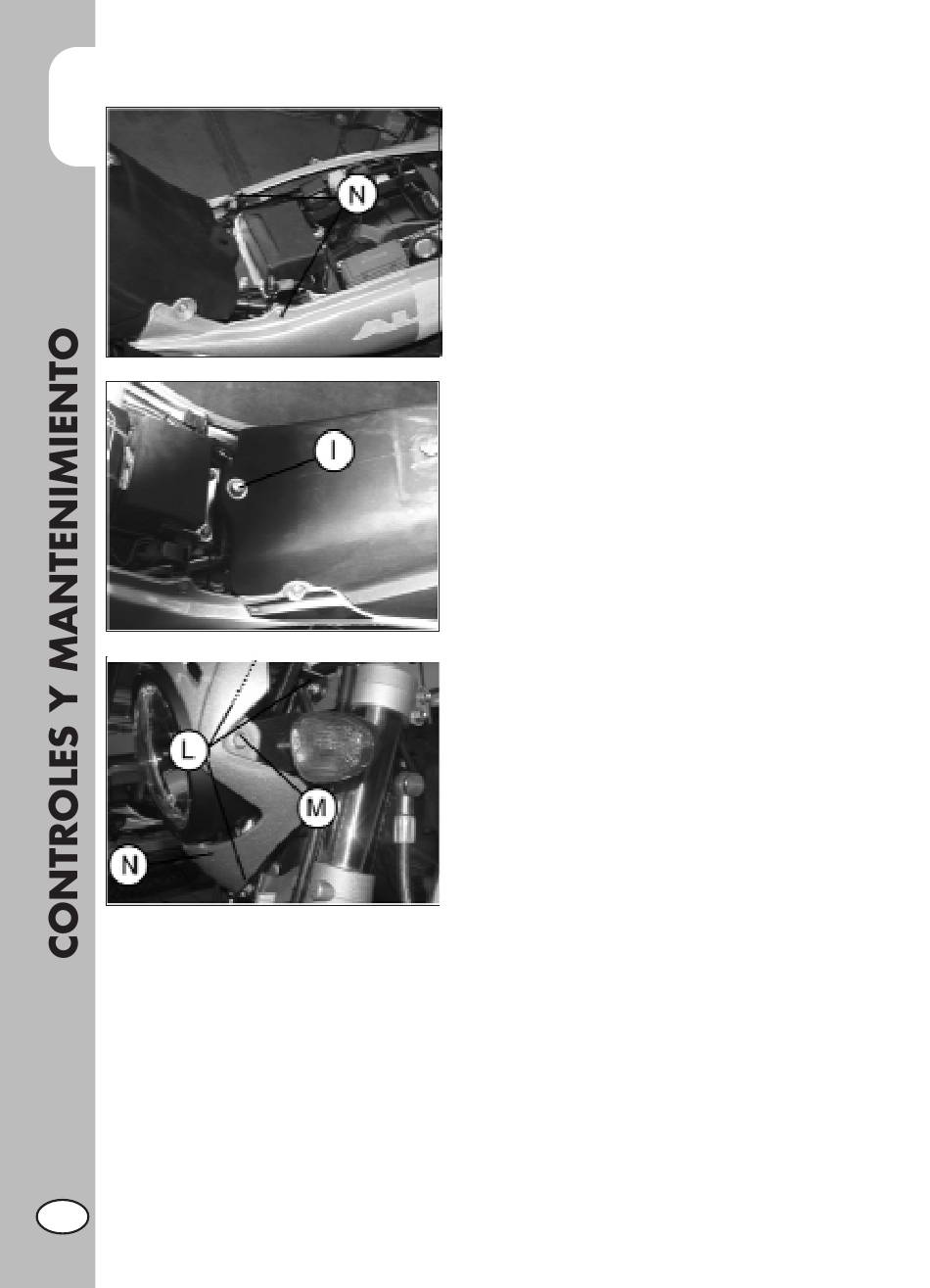

Desmontaje paneles laterales traseros
• Desenroscar los tornillos N de fijación
después de haber quitado las manijas
traseras y luego extraer los laterales.
Desmontaje del depósito de gasolina
• Desenroscar el tornillo I de fijación al
bastidor, quitar el tubo del grifo del com-
bustible y sacar el depósito extrayendolo
hacia atras.
Nota:
El deposito se puede extraer con el panel
lateral delantero, quitando antes los dos
tornillos G inferiores.
Desmontaje soporte grupo óptico delante-
ro.
• Desconectar todas las conexiones eléc-
tricas y destornillar los tres tornillos L de
fijación, una de las cuales colocada
debajo del mismo grupo optico.
Desmontaje del grupo optico delantero
• Quitar el grupo óptico N desenroscando
los tornillos M derecho e izquierdo.
