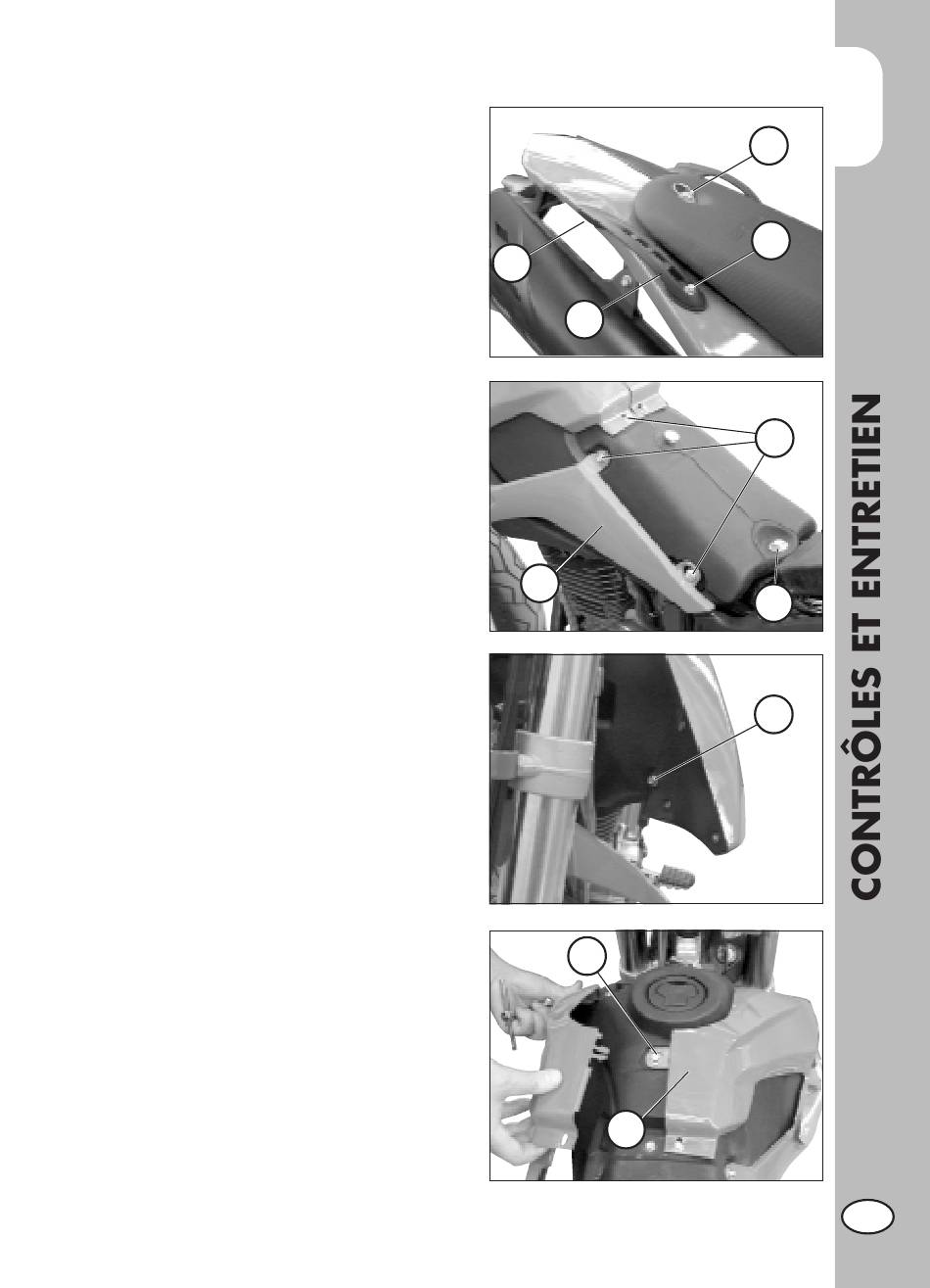

DESMONTAGE DES PLASTIQUES POUR
MOTARD M4
Pour effectuer en toute commodité, les con-
trôles ou les interventions dans certaines
zones du véhicule, il est indispensable de
démonter les parties qui composent la
carrosserie de la manière suivante:
Dépose de la selle
• Dévisser la vis de fixation A et retirer la
selle en la tirant vers la partie arrière de
manière à la dégager du crochet placé
sur le réservoir.
Démontage des poignées postérieures
• Dévisser les deux vis de fixation B, en-
suite retirer les vis C de fixation situées
sous le garde-boue postérieur, puis reti-
rer les poignées D, en faisant attention à
ne pas perdre les rembourrages en caout-
chouc.
Démontage des flancs antérieurs
• Enlever les côtés avants en partant de celui
de gauche E.
Dévisser les trois vis F et la vis G située sur
la partie antérieure, détacher le côté du
réservoir et procéder de la même manière
pour le côté droit H, avec en plus la vis I
située au dessus du réservoir.
Enlever ensuite la joue H en la détachant
des inserts situés sur le réservoir.
Dépose du réservoir à carburant
• Dévisser la vis L de fixation au cadre,
débrancher le tuyau du robinet à carbu-
rant et retirer le réservoir en le tirant vers
l'arrière.
Nota:
Le réservoir peut se retirer complet des
flancs antérieurs, en retirant alors les deux
vis F inférieures.
C
D
E
I
215
A
B
F
L
G
H
3
F
