5.6.2 Anschlüsse an den Kondenswasserablauf
Teilstücke, in denen Kondensation vom Komponenten auftreten kann, werden mit einer Ablaufwanne und
einem Kondenswasserablauf ausgestattet. Kondenswasserabläufe sollten immer mit einem angemessen
bemessenen Wasserverschluss mit einer ausreichenden Höhendifferenz ausgestattet werden. Jeder
Kondenswasserablauf muss mit einem Wasserverschluss ausgestattet werden, der den gleichen
Durchmesser wie das Ablaufrohr hat.

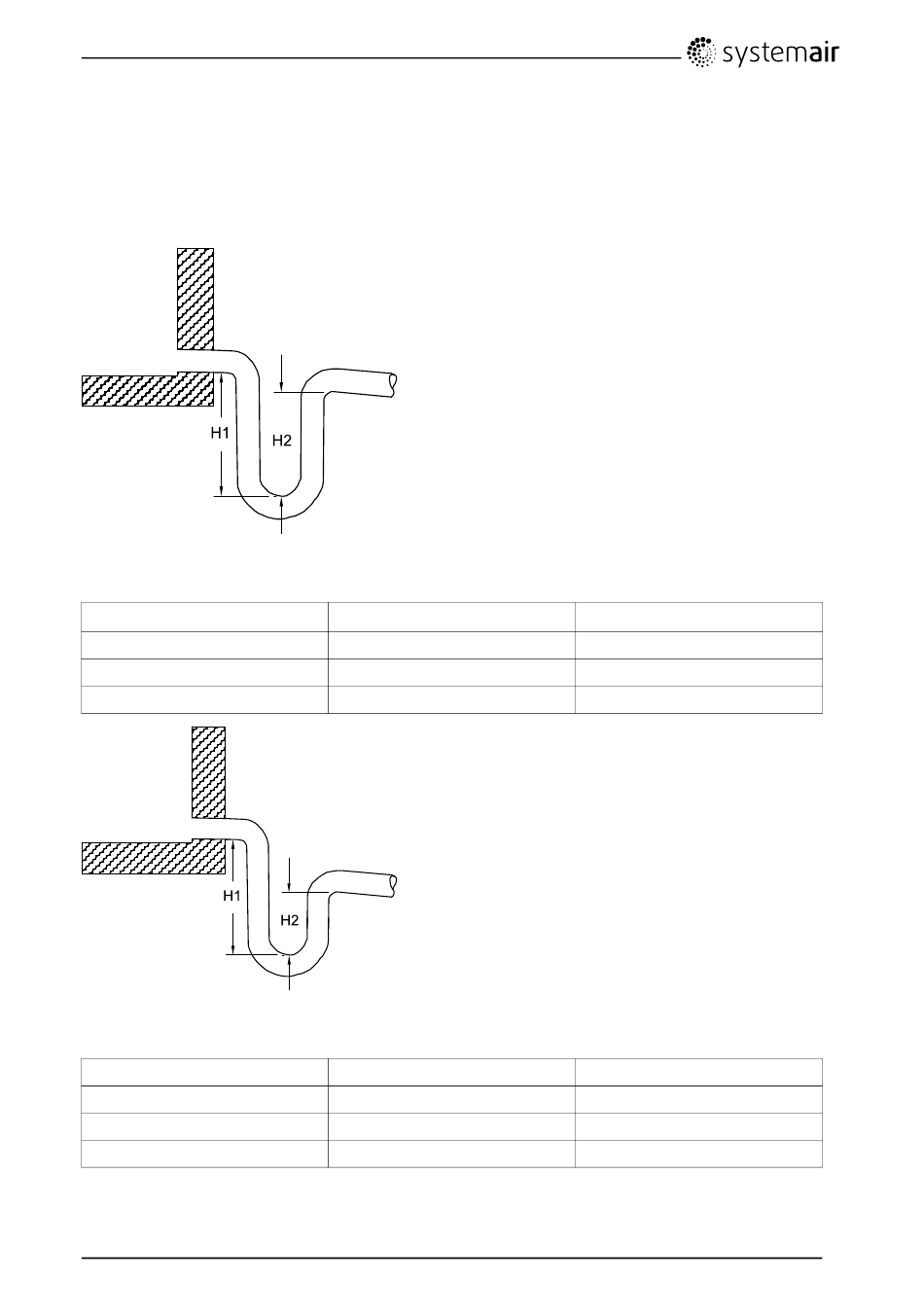

Bild 16 Überdruck Wasserverschluss
Überdruck (Pa)
500
750
1000
Bild 17 Unterdruck Wasserverschluss
Unterdruck (Pa)
500
750
1000
DVCompact
2076232
H1 Min. (mm)
90
120
150
H1 Min. (mm)
100
150
190
17
H2 (mm)
65
90
120
H2 (mm)
40
55
70
