2
Stellen Sie sicher, dass die werksseitig montierten Gummidichtungen zwischen den Teilstücken
unbeschädigt sind.
3
Stellen Sie die Teilstücke genau gegenüber voneinander auf.
4

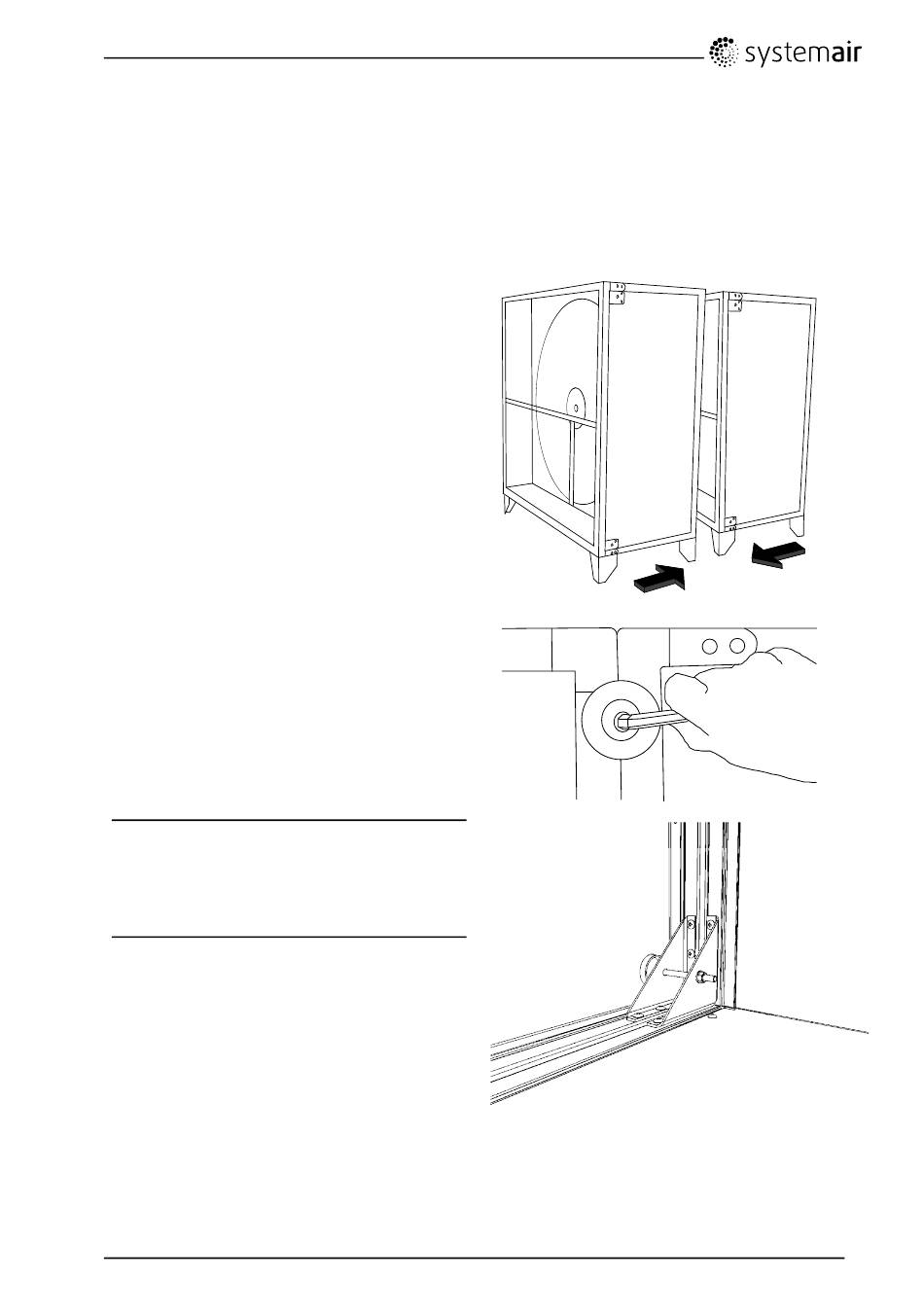

Schieben Sie die Teilstücke zusammen, so dass
die Dichtungen korrekt zusammenpassen. Stellen
Sie sicher, dass die Teilstücke komplett verbunden
sind. Das Disc-lock-System darf nicht dazu
verwendet werden, die Teilstücke zusammen zu
schieben.
5
Verbinden Sie die Teilstücke mit dem
Disc-lock-System. Es ist ein Disc-lock in jedem
vertikalen Teil des Eckpunkts des Teilstücks
erforderlich. Bringen Sie alle 4 Disc-locks vor dem
endgültigen Anbau lose über den 2 werksseitig
montierten Stiften an. Verbinden Sie die Teilstücke
mit dem im Lieferumfang enthaltenden Werkzeug
fest miteinander.
Hinweis!
DVCompact ab Größe 50 bis 150 hat kein
Disc-lock-System. Die Teilstücke werden hier über
die werksseitig angebrachten Dreieckskonsolen
verbunden.
