5.7 Installieren der Bedieneinheit
5.7.1 Abmessungen

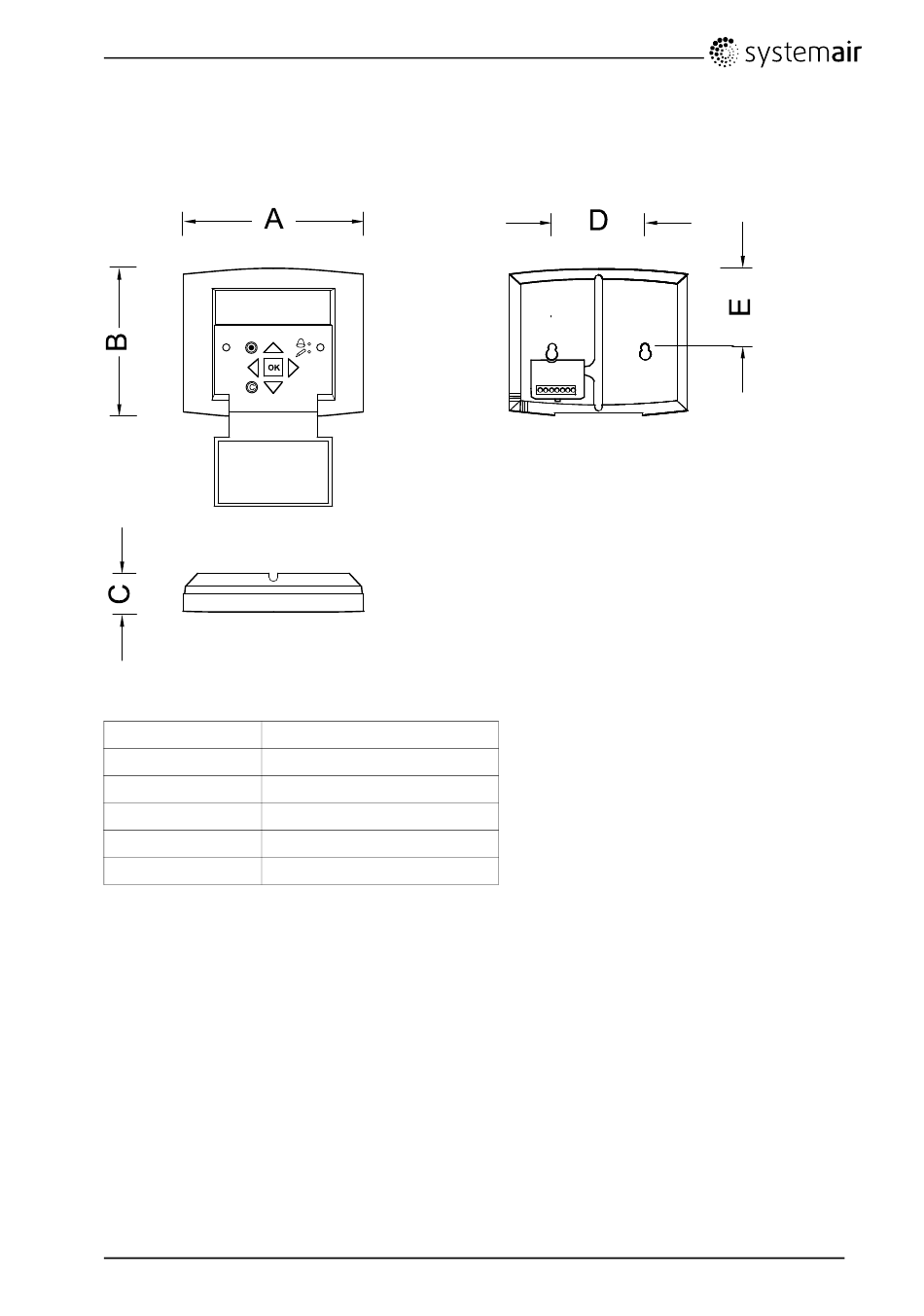

Bild 20 Abmessungen der Bedieneinheit
Position
A
B
C
D
E
5.7.2 Allgemeine Informationen
Die Bedieneinheit ist bei Lieferung an die Corrigo-Regeleinheit angeschlossen, die sich im elektrischen
Anschlusskasten befindet. Die Kabellänge beträgt 10 m. Sofern es erforderlich ist, dass die Bedieneinheit
vom Signalkabel entfernt werden muss, können die Drähte auf der Rückseite der Bedieneinheit gelöst
werden (Abbildung 21).
Ein Satz selbsthaftender Magnetstreifen zur problemlosen Installation auf Metalloberflächen ist im
Lieferumfang enthalten.
5.7.3 Installation
1
Installieren Sie die Bedieneinheit an einer dafür geeigneten Stelle. Der maximale Abstand zwischen der
Bedieneinheit und dem Gerät beträgt standardmäßig 10 m.
DVCompact
2076232
Abmessungen (mm)
115,0
94,0
26,0
c/c 60,0
50,5
20
