Sofern erforderlich, bohren Sie zum Aufhängen der Bedieneinheit zwei Löcher in die Wand
(Mittenabstand: 60 mm; Pos.1, Abbildung 21).

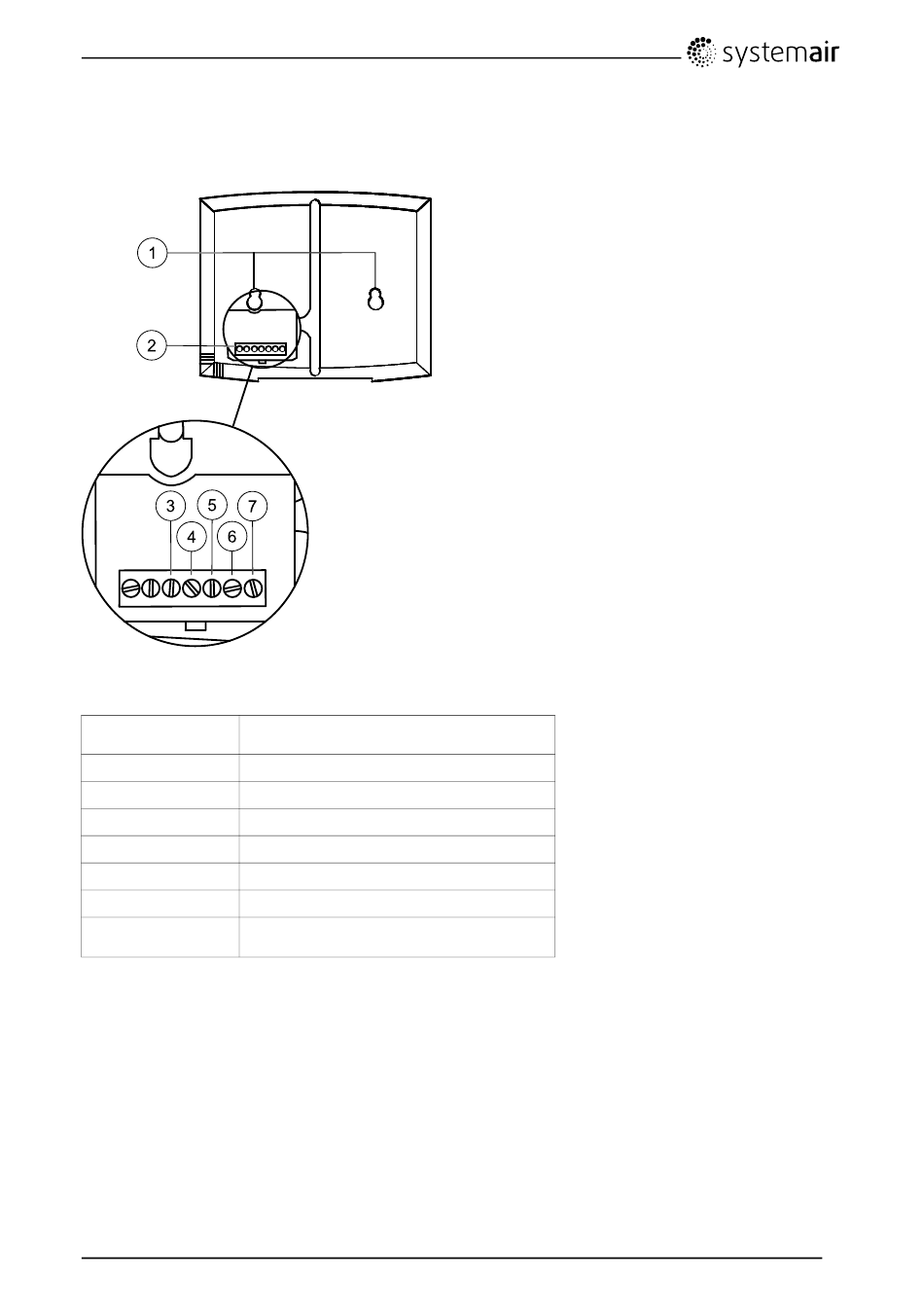

Bild 21 Drahtanschlüsse der Bedieneinheit
Position
Beschreibung
1
Befestigungslöcher
2
Anschlussblock
3
Anschluss an gelbes Kabel
4
Anschluss an orangefarbenes Kabel
5
Anschluss an rotes Kabel
6
Anschluss an braunes Kabel
7
Anschluss an schwarzes Kabel
5.8 Zusatzausrüstung
Informationen zu externen Zusatzausrüstungen wie Ventilstellantriebe, motorisierte Klappen,
Elektrowerkzeuge, Dacheinheiten, Wandlüftungsgitter, etc. entnehmen Sie bitte dem Technik-Katalog
und den darin enthaltenen Anleitungen.
Informationen zu elektrischen Anschlüssen externer Komponenten entnehmen Sie bitte dem beigefügten
Schaltplan.
