Montage / Inbetriebnahme
Stellen Sie vor der Montage sicher, dass das Gerät hinsichtlich Druckbereich, Überdruck-
festigkeit, Messstoffverträglichkeit, Temperaturbeständigkeit und Prozessanschluss für
den Anwendungsfall geeignet ist.
Nach der Montage und dem elektrischen Anschluss ist das Gerät durch Einschalten der
Spannungsversorgung betriebsbereit.
3.1
Mechanische Installation
Verwenden Sie Dichtungen, die für den Prozessanschluss geeignet und gegen den
Messstoff beständig sind.
Die Einbaulage des Druckmesssystems ist frei wählbar.
Benutzen Sie zum Einschrauben des Gerätes immer den dafür vorgesehenen
Schlüsselansatz.
Überprüfen Sie vor der Inbetriebnahme den Anschluss auf Druckdichtigkeit.
3.2
Elektrischer Anschluss
Nehmen Sie die elektrische Installation erst nach dem Anbau an den Prozess vor.
Verbinden Sie die elektrischen Anschlüsse bei abgeschalteter Versorgungsspannung.
Ausgang (2-Leiter)
Zulässige Versorgungsspannung
Zulässige Bürde
Die Erdung erfolgt über den Prozessanschluss. Unbelegte Pins dürfen nicht elektrisch
angeschlossen werden!
M12-Rundsteckverbinder
(+)
Anschlüsse 2 + 4 nicht
elektrisch anschließen!
BA_075 Rev 1H6 Druckmessumformer COMPACT ECO
(-)

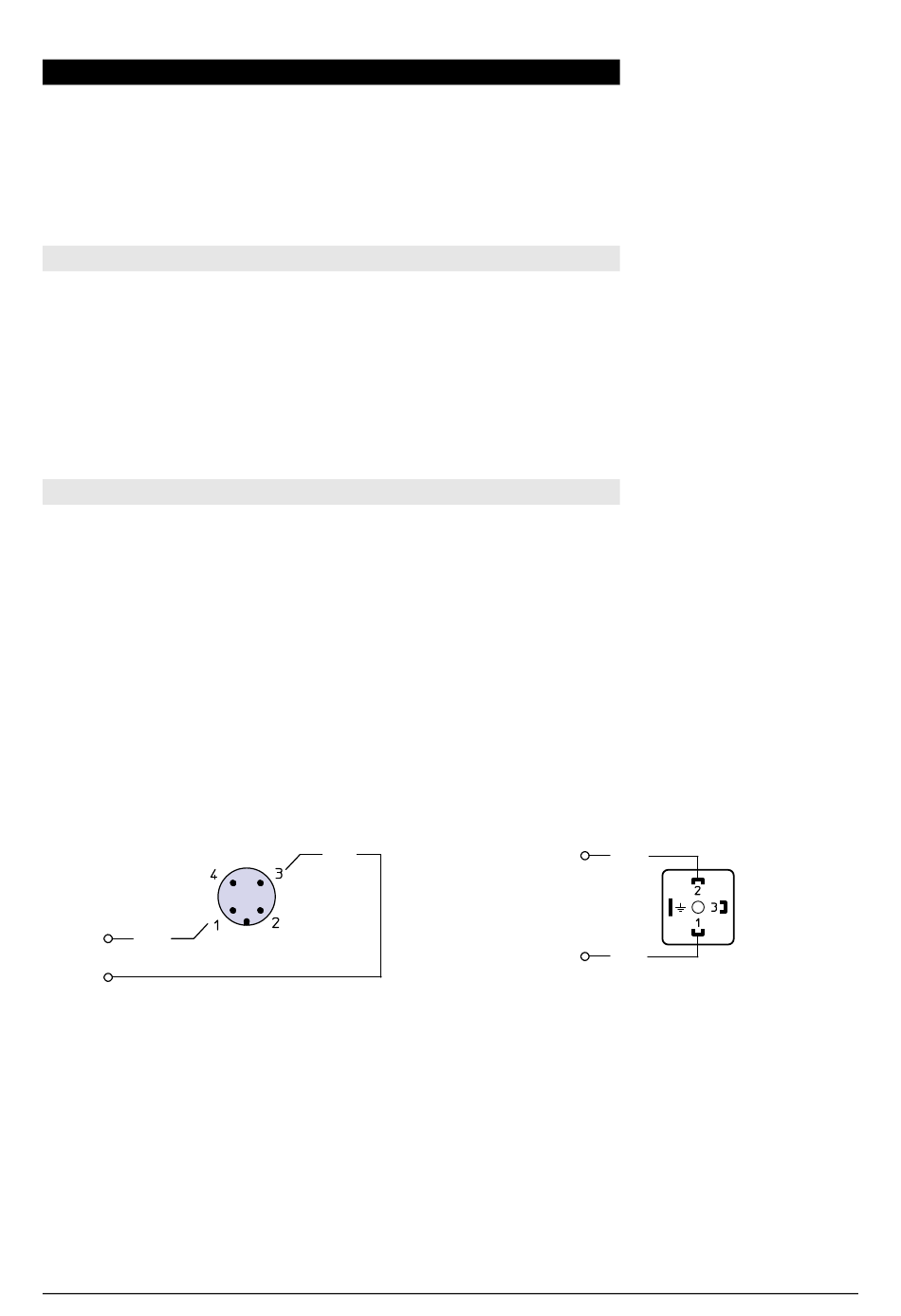

Abbildung 1: Varianten des elektrischen Anschlusses
4...20 mA (20...4 mA)
U
= 10...30 VDC (Standardausführung)
V
U
= 20...27 VDC (Ex-Ausführung)
V
R
≤ (U
- 10 V) / 20 mA
B
V
Winkelstecker
(-)
(+)
Anschlüsse 3 + 4 nicht
elektrisch anschließen!
