6.3.1

Parameteranzeige und -eingabe

Bei der Parametereingabe werden Zahleneingaben und Auswahllisten mit fest vorgegebe-
nen Optionen unterschieden. Generell wird zuerst immer der eingestellte Wert angezeigt.
Mit OK können Sie dann in den Änderungsmodus wechseln und den Parameter editieren.
Nach dem Verlassen des Änderungsmodus wechselt die Anzeige in den Ansichtsmodus
zurück, damit Sie die neue Einstellung kontrollieren können.
6.3.1.1

Auswahl eines Wertes aus einer Auswahlliste

In einer Auswahlliste werden bis zu vier Einträge gleichzeitig dargestellt. Wenn die Aus-
wahlliste länger ist, zeigt ein Scrollbalken am linken Rand der Anzeige die Position des
markierten Eintrags in der Auswahlliste an.
Durch Drücken der ESC-Taste brechen Sie die Eingabe ab und wechseln zurück zum An-
sichtsmodus. Es erfolgt dabei keine Speicherung des angewählten Wertes.
Mit der OK-Taste wird der selektierte Wert gespeichert. Die Übernahme des Wertes wird
mit einem Informationsfenster quittiert und der neue Wert wird im Ansichtsmodus ange-
zeigt.
Mit ESC verlassen Sie den Anzeigemodus und kehren zum Menü zurück.

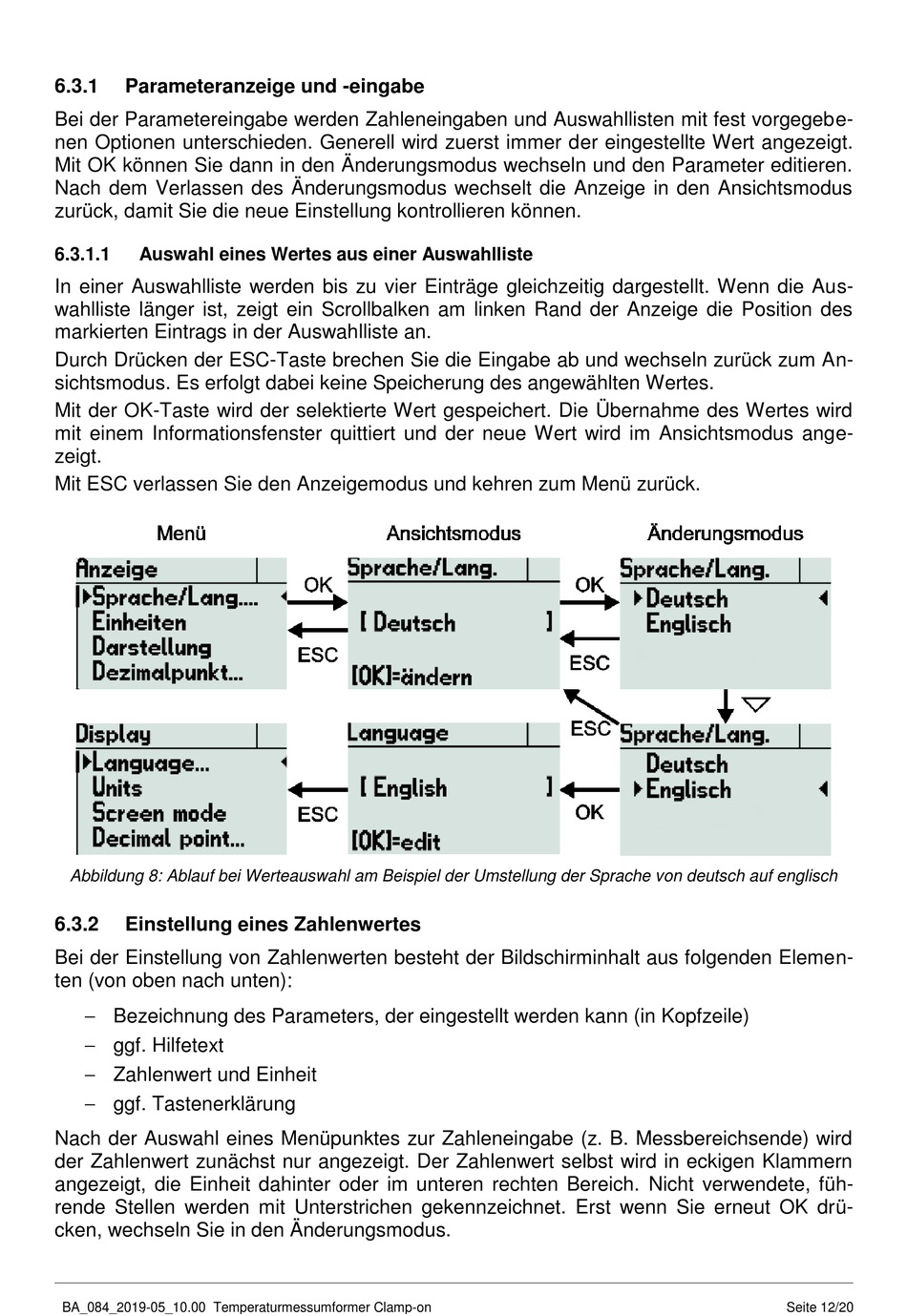

Abbildung 8: Ablauf bei Werteauswahl am Beispiel der Umstellung der Sprache von deutsch auf englisch
6.3.2

Einstellung eines Zahlenwertes

Bei der Einstellung von Zahlenwerten besteht der Bildschirminhalt aus folgenden Elemen-
ten (von oben nach unten):
 Bezeichnung des Parameters, der eingestellt werden kann (in Kopfzeile)
 ggf. Hilfetext
 Zahlenwert und Einheit
 ggf. Tastenerklärung
Nach der Auswahl eines Menüpunktes zur Zahleneingabe (z. B. Messbereichsende) wird
der Zahlenwert zunächst nur angezeigt. Der Zahlenwert selbst wird in eckigen Klammern
angezeigt, die Einheit dahinter oder im unteren rechten Bereich. Nicht verwendete, füh-
rende Stellen werden mit Unterstrichen gekennzeichnet. Erst wenn Sie erneut OK drü-
cken, wechseln Sie in den Änderungsmodus.
BA_084_2019-05_10.00 Temperaturmessumformer Clamp-on
Seite 12/20
