INSTALLATION UND ANSCHLUSS

4.1.1 Status LEDs

Status-LED
Sicherheitsmodul

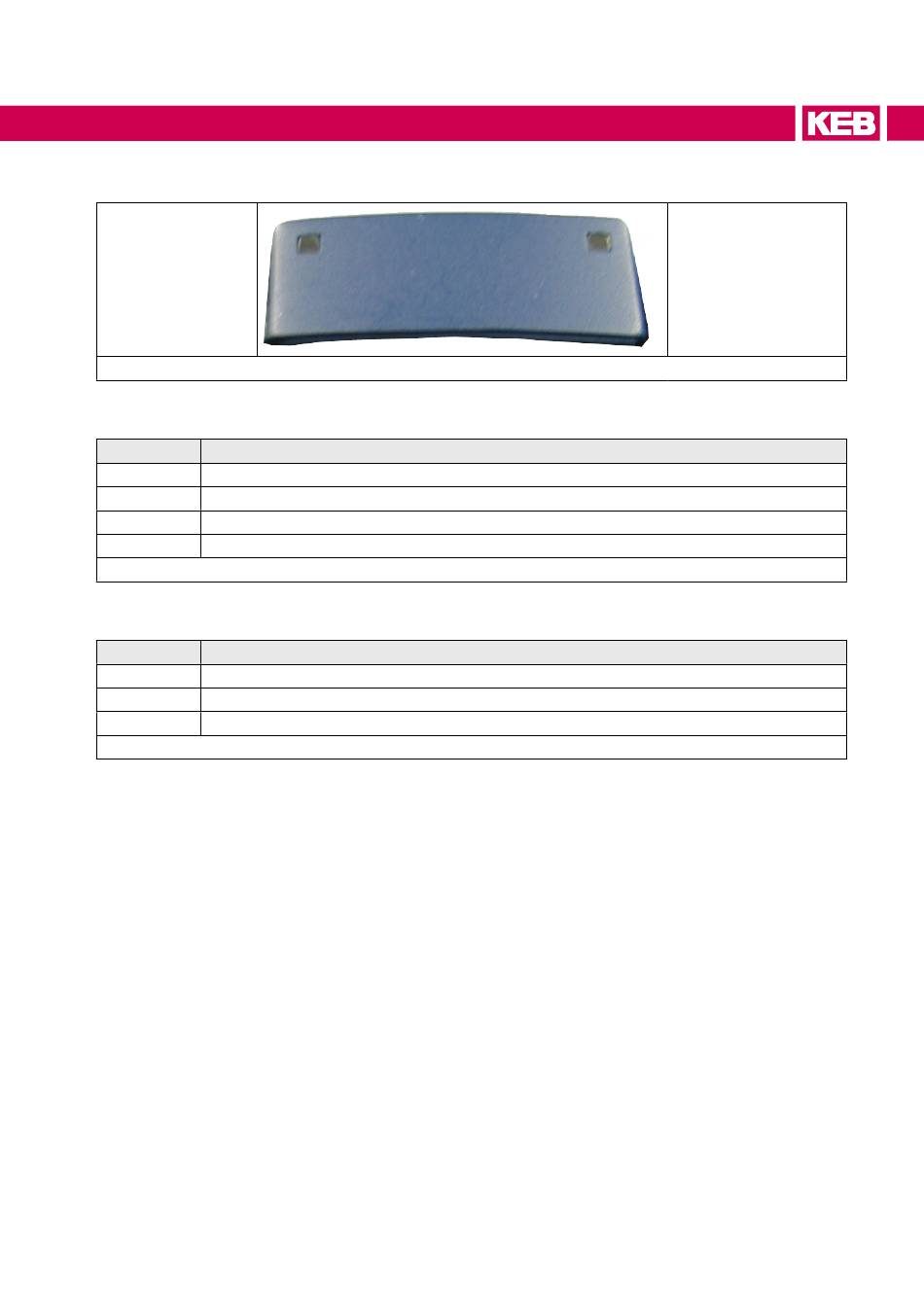

Abbildung 14: Status LEDs

4.1.1.1 Status LED Achsmodul

LED Status
aus Keine Spannungsversorgung des Gerätes
gelb Gerät initialisiert
grün Gerät betriebsbereit
rot Gerät in Fehlerroutine
Tabelle 10: Status LED Achsmodul

4.1.1.2 Status LED Sicherheitsmodul

LED Status
aus Keine Spannungsversorgung des Sicherheitsmoduls
grün Sicherheitsmodul betriebsbereit
rot Sicherheitsmodul in Fehlerroutine
Tabelle 11: Status LED Sicherheitsmodul
Status-LED Achsmodul
