INSTALLATION UND ANSCHLUSS
4.1.1 Status-LED Anzeigen AFE-Modul
Status-LED 1
Sicherheitsmodul

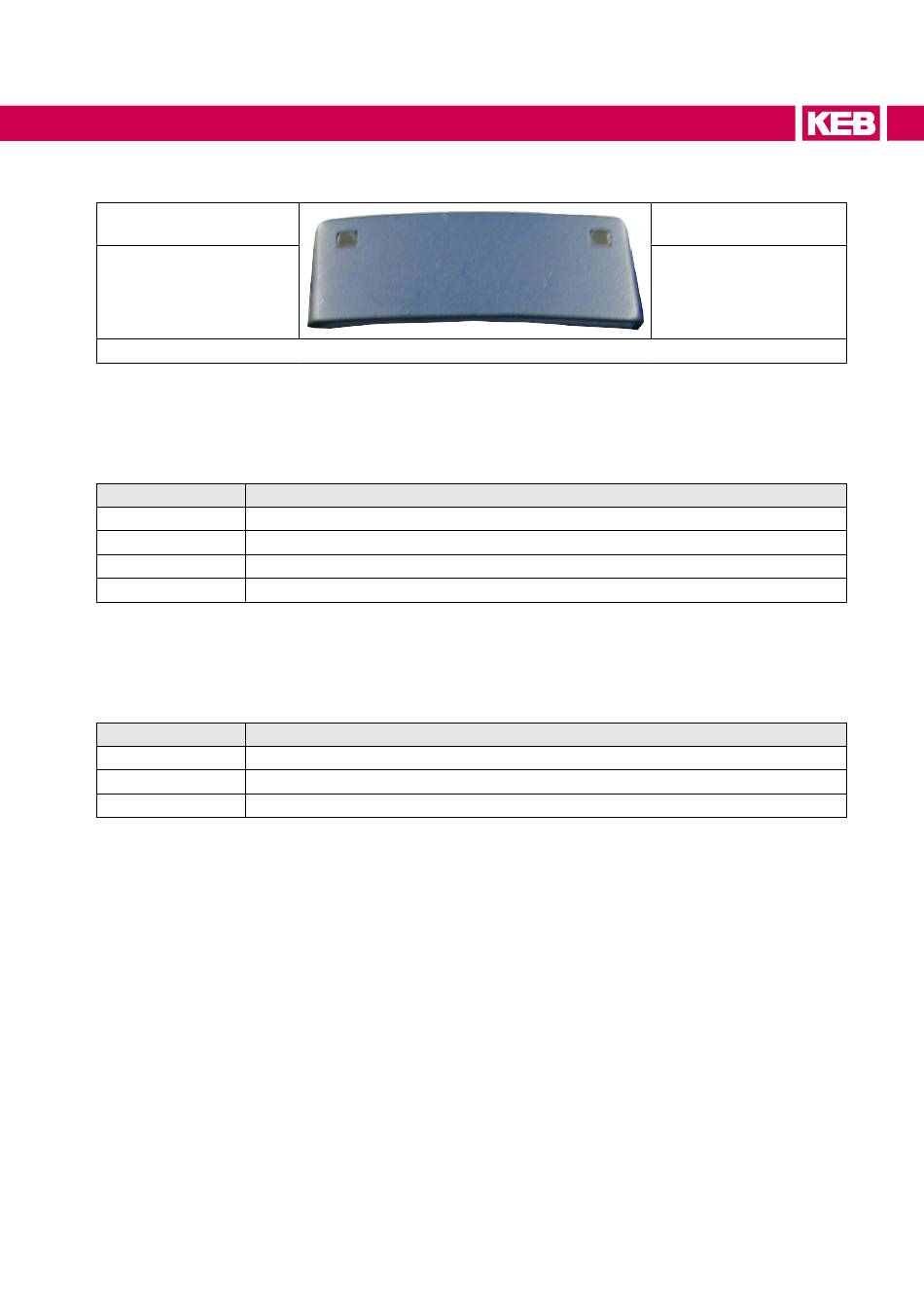

Abbildung 10: Status-LED Anzeigen AFE-Modul
4.1.1.1 Status-LED 1 AFE-Modul
Die LED zeigt den Status des AFE-Moduls an.
LED
Status
aus
Keine Spannungsversorgung des Gerätes
gelb
Gerät initialisiert
grün
Gerät betriebsbereit
rot
Gerät in Fehlerroutine
4.1.1.2 Status-LED 2 Sicherheitsmodul
Die LED zeigt den Status des Sicherheitsmoduls an.
LED
Status
aus
Keine Spannungsversorgung des Sicherheitsmoduls
grün
Sicherheitsmodul betriebsbereit
rot
Sicherheitsmodul in Fehlerroutine
Status-LED 2
AFE-Modul
43
