ANSCHLUSS DES LEISTUNGSTEILS

4.2.3 Anschluss des Motors

4.2.3.1 Motoranschlussklemme X1A

Gehäuse B / P
Doppelachsmodul
Erforderliches Werkzeug

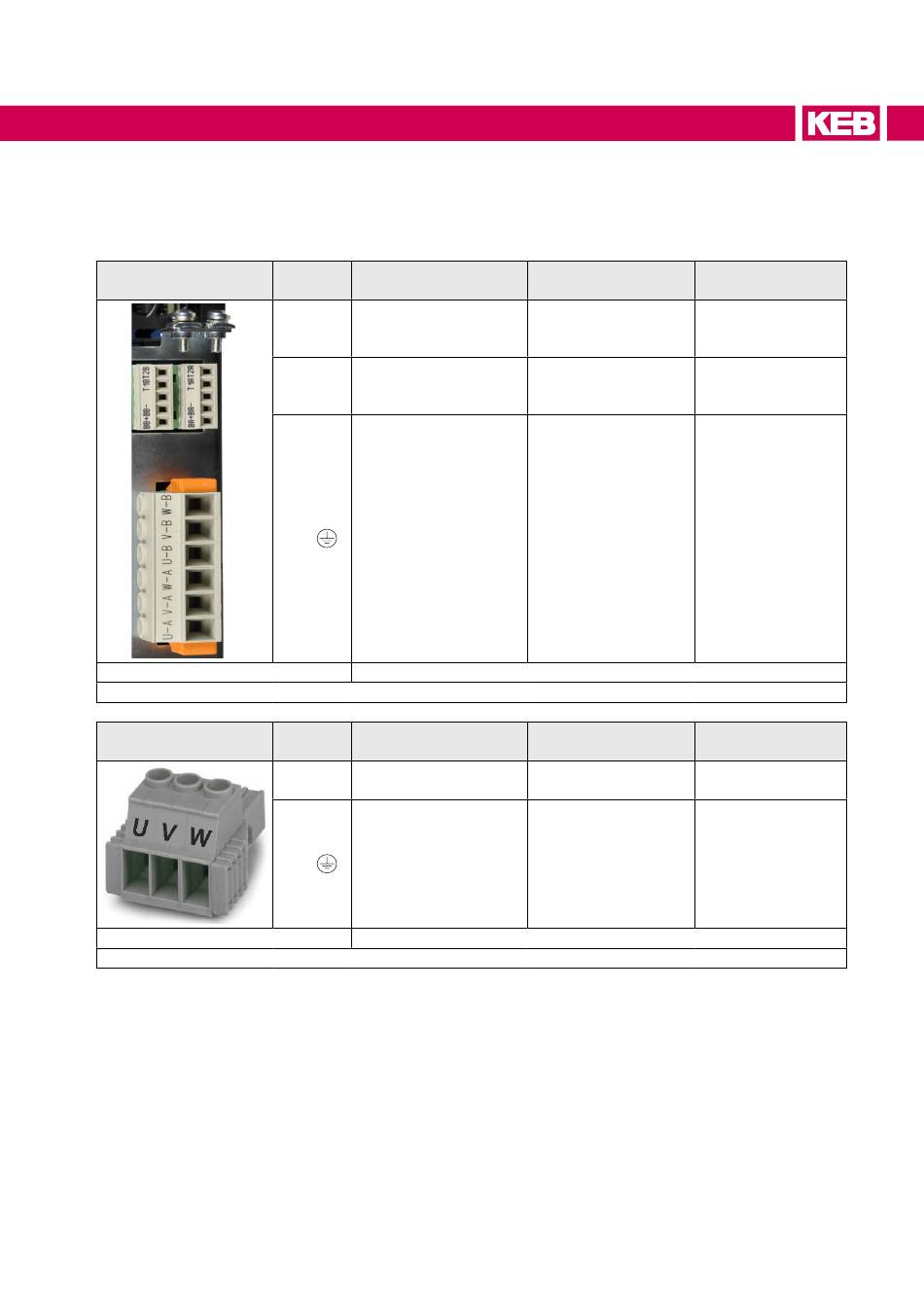

Abbildung 17: Gehäuse B Doppelachsmodul Motoranschluss
Gehäuse B / P
Einzelachsmodul
Erforderliches Werkzeug
Abbildung 18: Gehäuse B / P Einzelachsmodul Motoranschluss
Name

Funktion

U-A,
V-A, Motoranschluss A
W-A
U-B,
V-B, Motoranschluss B
W-B
Anschluss für
Abschirmung/
PE,
Erdung
Schraubendreher
Name Funktion
U, V, W Motoranschluss
Anschluss für
Abschirmung/
PE,
Erdung
Schraubendreher
Querschnitt
0,2-6 mm²
AWG 24-10
0,2-6 mm²
AWG 24-10
Schraube M4 für Ring-
kabelschuh
Querschnitt
0,2-6 mm²
AWG 24-10
Schraube M4 für Ring-
kabelschuh
Anzugsmoment
0,7 Nm
6,2 lb inch
0,7 Nm
6,2 lb inch
1,3 Nm
11,5 lb inch
Anzugsmoment
0,7 Nm
6,2 lb inch
1,3 Nm
11,5 lb inch
45
