INSTALLATION UND ANSCHLUSS
Gehäusegröße B / P Einzelachsmodul
Motorklemmleiste
U
Anschluss für Drehstrommotor !
X1A
V Für korrekte Drehrichtung pha-
W
Optionsklemmleiste
T1
Anschluss für PTC/KTY Motor-
X1B T2
B+
Anschluss für 24V-Gleichstrom-
B-

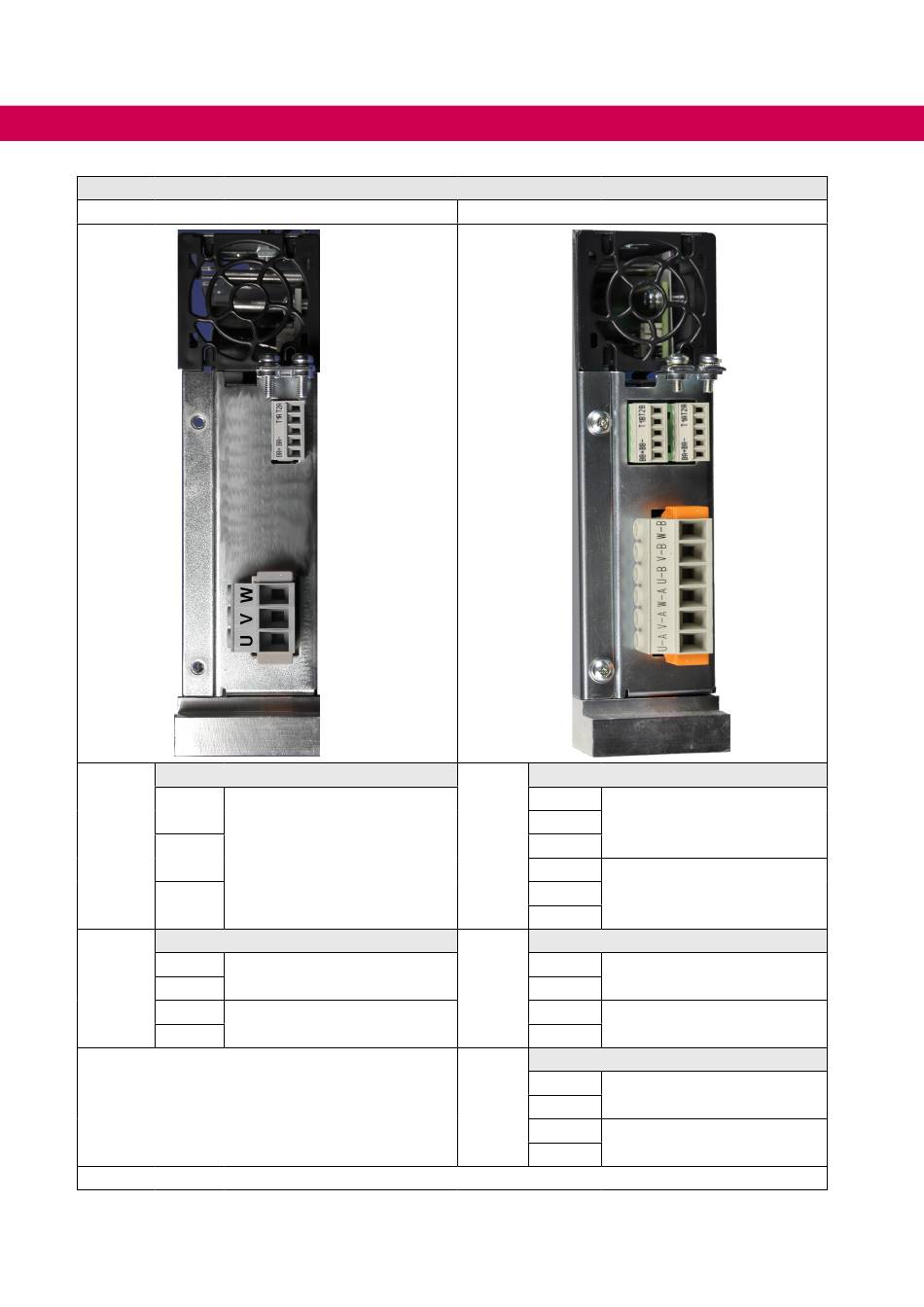

Abbildung 11: Ansicht der Geräteseite
40
Ansicht der Geräteseite
X1B
X1A
senrichtig anschließen.
temperaturüberwachung
bremse
Gehäusegröße B / P Doppelachsmodul
X1BB
Motorklemmleiste
U-A
V-A
X1A W-A
U-B
V-B
W-B
Optionsklemmleiste Motor A
T1A
Anschluss für PTC/KTY Motor-
temperaturüberwachung
X1BA T2A
BB+
Anschluss für 24V-Gleich-
BB-
Optionsklemmleiste Motor B
T1B
Anschluss für PTC/KTY Motor-
temperaturüberwachung
X1BB T2B
BB+
Anschluss für 24V-Gleich-
BB-
X1BA
X1A
Motorausgang A
Motorausgang B
strombremse
strombremse
