INSTALLATION UND ANSCHLUSS
Gehäusegröße C / S
Gerätegröße 13-15
Gehäusegröße G / W

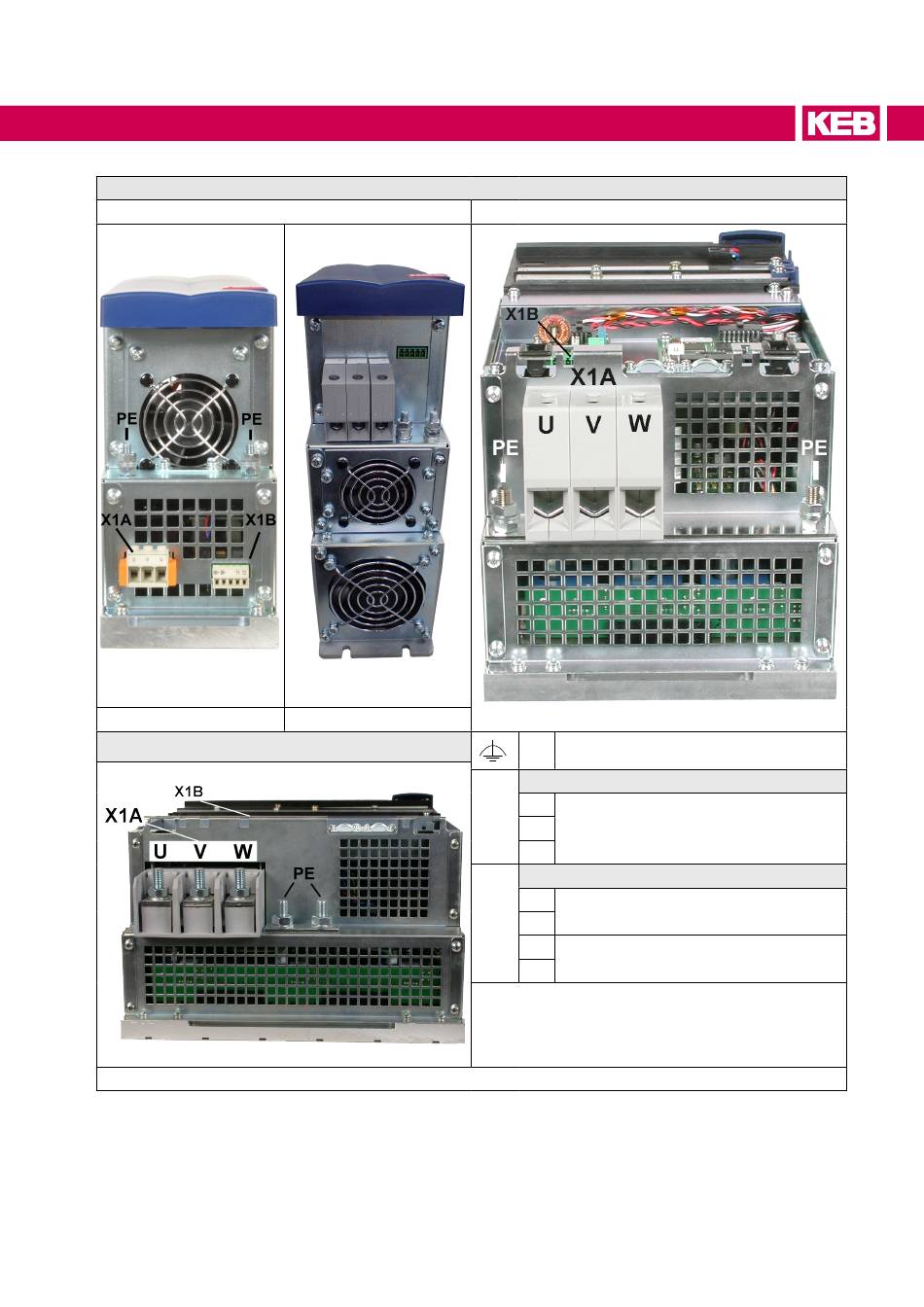

Abbildung 12: Ansicht der Geräteunterseite
Ansicht der Geräteunterseite
Gerätegröße 16-19
X1A
X1B
Gehäusegröße E / U
PE Anschluss für Erdung
Motorklemmleiste
U
Anschluss für Drehstrommotor ! Für
V korrekte Drehrichtung phasenrichtig
anschließen.
W
Optionsklemmleiste
T1
Anschluss für PTC/KTY Motortempera-
turüberwachung
T2
B+
Anchluss für 24V-Gleichstrombremse
B-
41
