ANSCHLUSS DES LEISTUNGSTEILS
+24V
X1C.1
0V
X1C.2
+DC
X1D.1
-DC
X1D.2
X1A
U V W PE
U V W
M
3~

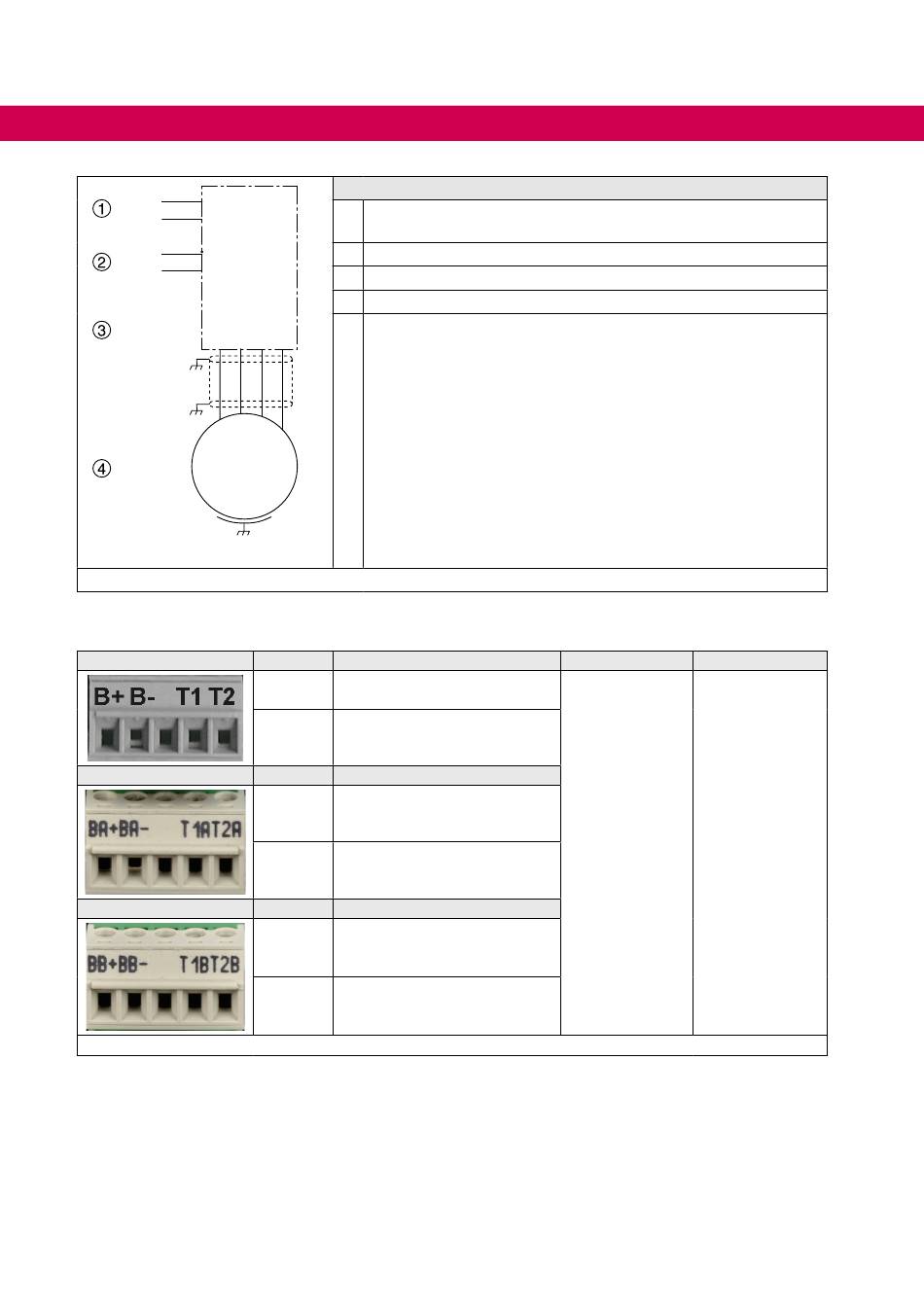

Abbildung 23: Anschluss von Motor und Versorgungsspannungen
4.2.3.4 Klemmleiste X1B für Motortemperatur und Bremsenansteuerung
X1B
X1BA
X1BB
Abbildung 24: Klemmleiste X1B
48
Legende
1
24 V DC-Versorgung von der H6 Versorgungseinheit oder einer
externen Spannungsquelle
2
Zwischenkreis-DC-Bus von der H6 Ein-/Rückspeiseeinheit
3
Motorausgang X1A
4
Drehstrommotor
weitere Anschlussmöglichkeiten:
Geberrückführung (siehe X3A)
Temperaturüberwachung (siehe Klemmleiste X1B)
Bremsenansteuerung (siehe Klemmleiste X1B)
PE
Name
Funktion
Überwachung der
T1, T2
Motortemperatur
B+, B-
Ansteuerung einer Bremse
Name
Funktion
Überwachung der
T1A, T2A
Temperatur an Motor A
Ansteuerung einer Bremse an
BA+, BA-
Motor A
Name
Funktion
Überwachung der
T1B, T2B
Temperatur an Motor B
Ansteuerung einer Bremse an
BB+, BB-
Motor B
Querschnitt
Anzugsmoment
0,25-1,5 mm²
0,25 Nm
AWG 28-16
2,2 lb inch
