5. Einbau

Filter gemäss der Nennweite in gleichdimensionierte
Kaltwasserleitungen und vor den zu schützenden
Objekten einbauen. Absperrventile vor und nach
dem Filter einbauen.
Anschluss-Modul in Fließrichtung in die waagrechte
oder senkrechte Kaltwasserleitung einbauen (Fließ-
richtungspfeil beachten).

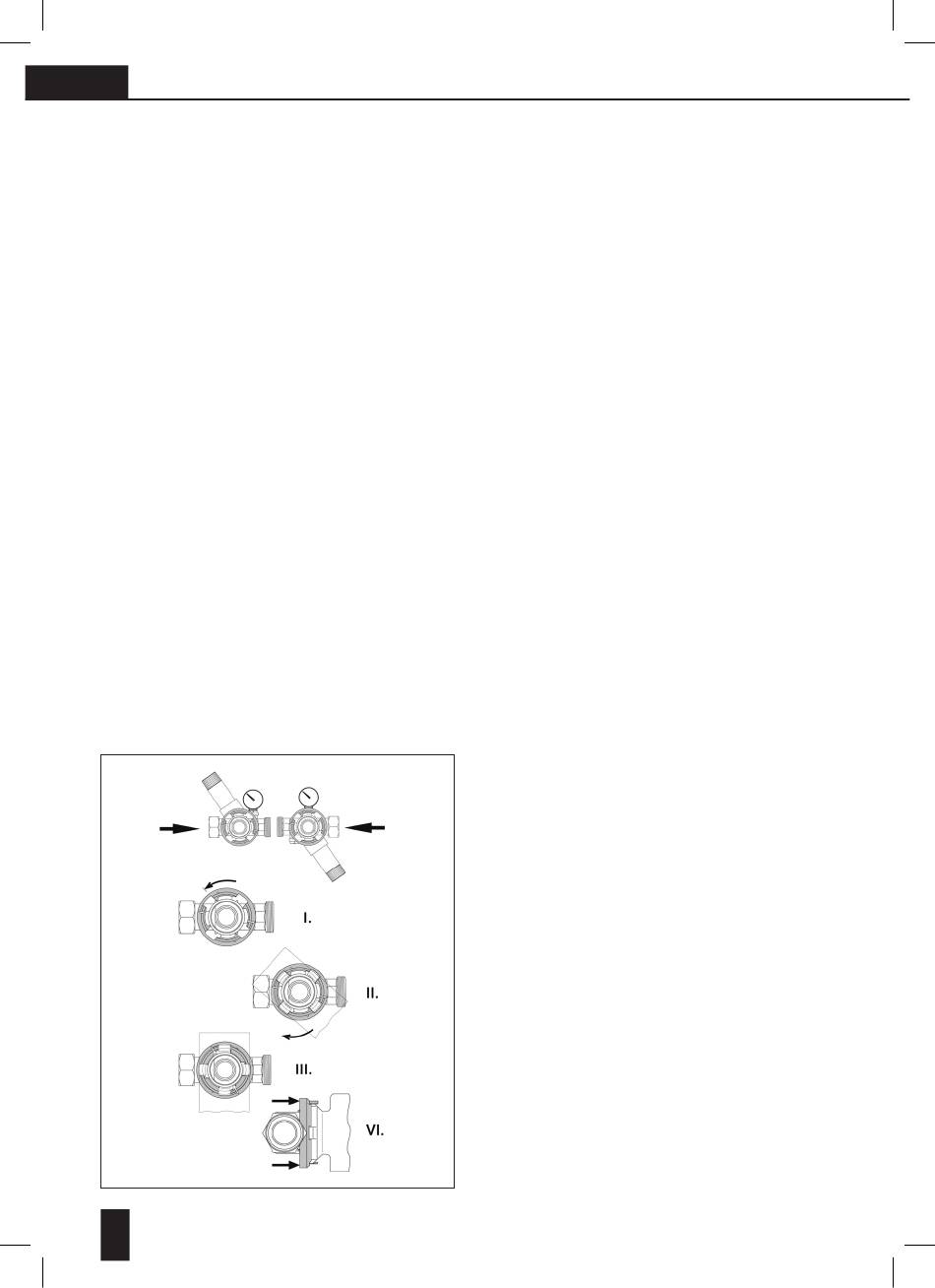

I. Den Sicherungsring bis zum Anschlag nach
links drehen.
II. Die Klauen des Gerätes in die Aussparungen
eindrücken.
III. Das Gerät um 45° bis zum Anschlag im
Uhrzeigersinn drehen.
IV. Den Sicherungsring mit beiden Händen bis zum
Einrasten in Richtung Gerät ziehen.
Das Gerät ist nun gegen unbeabsichtigtes
Verdrehen gesichert.
Zum Lösen des Filters den Sicherungsring in Rich-
tung Anschlussmodul drücken.
Spülwasseranschluss (siehe Seite 2, Fig. 3) mit
HT-Rohr zum Kanal führen, sodass kein Rückstau ent-
steht bzw. Auffanggefäss (ca. 10 Liter) bereitstellen.
Bitte beachten: Nach DIN EN 1717 muss der Spül-
wasserschlauch mit mindestens 20 mm Abstand
zum höchstmöglichen Abwasserspiegel befestigt
werden (freier Auslauf).
Fig. 7
4
5506_EBA_BWT F1 Version 17.indd 4
6. Inbetriebnahme
Filter und Spülwasserleitung auf ordnungsgemäße
Installation prüfen.
Die Absperrventile dürfen noch nicht geöffnet sein.
Klarsichtzylinder (3) auf richtigen Sitz prüfen und
Drehknopf (5) im Uhrzeigersinn schliessen.
Absperrhähne vor und nach der Anlage öffnen, die
Rohrleitung über den nächstgelegenen Wasserhahn
nach der Anlage entlüften und das erste ablaufende
Wasser ableiten.
Drehknopf (5) öffnen und nach Austritt von ca.
5 Litern wieder schliessen. Filter auf Dichtheit prüfen.
Nur BWT F1 HWS
Der Druckminderer ist werkseitig auf 4 bar Hinter-
druck eingestellt. Zum Ändern des Hinterdrucks die
Feststellschraube (9) lösen und den Drehknopf (10)
verdrehen.
Der Hinterdruck lässt sich durch Drehen am Einstell-
knopf verändern (Regelbereich 2-6 bar).
Drehen im Uhrzeigersinn = höherer Hinterdruck.
Gegen Uhrzeigersinn = geringerer Hinterdruck.
Druckminderer einbauen, dabei Fließrichtungspfeil
am Gehäuse beachten!
Die Anzeige für den Hinterdruckeinstellwert (8) ist
ein Richtwert. Der Manometer (6) zeigt den Druck
präzise an. Während der Einstellung muss ein
Auslaufventil nach dem Druckminderer mehrfach
kurz geöffnet und wieder geschlossen werden.
Bei Wasserentnahme
vorübergehend ab.
Der Hinterdruck darf nicht mehr als 80 % des
Ansprechdruckes des
ventiles betragen (DIN EN 1988-200).

7. Bedienung

Hinterdruck ändern siehe Inbetriebnahme
Eine Rückspülung sollte durchgeführt werden, wenn
infolge zunehmender Verschmutzung des Filterele-
ments der Wasserdruck nachlässt; spätestens jedoch
alle 6 Monate. Als Erinnerung kann die nächste
Rückspülung am Datumsring (3) eingestellt werden.
Wir empfehlen 1 x pro Monat eine Rückspülung
durchzuführen, um ein Festsetzen der Fremdpartikel
auf dem Filtergewebe zu vermeiden (bei starker Ver-
schmutzung eventuell öfter).
Vor dem Rückspülen ein Auffanggefäss unterstellen,
wenn der Spülwasseranschluss nicht mit dem
Kanalanschluss verbunden ist.
sinkt der Hinterdruck
Warmwasser-Sicherheits-
