Sluit de afsluitkranen voor en na de filter en zet een
opvangtank onder de filter.
Open de aftapdop (draaiknop 5 tegen wijzenzin
draaien) voor het wegnemen van de druk.
Schroef de transparante cilinder (C) handmatig af
en trek het filterelement (B) eruit. Dichtingen (A) ver-
wisselen. Alle dichtingen voor de installatie lichtjes
bevochtigen. Spoel het filterelement met water en
controleer of het weefsel beschadigd is. Vervang
indien nodig. Plaats het filterelement opnieuw in de
filter. Schroef de transparantie cilinder in het kopde-
el en draai handmatig vast.
Open de afsluitkranen voor en na de filter. Via de
kraan die het dichts bij de filter ligt, de leidingen
ontluchten en het eerste lopende water verwijderen.
Controleer de dichtheid van de aansluitingen (visue-
le controle). Terugspoeling uitvoeren.

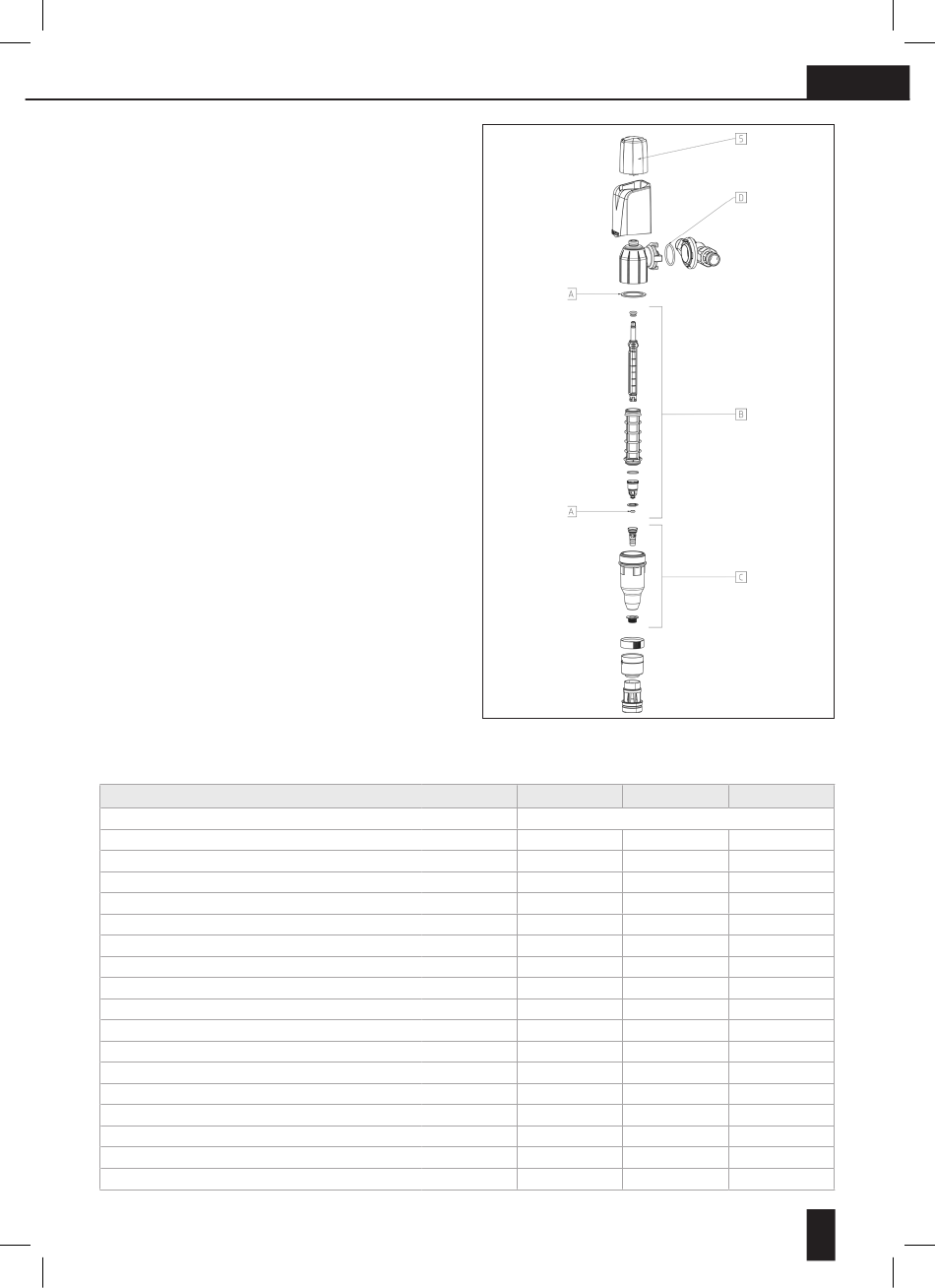

13. Technische specificaties (Fig. 5 und 6)

BWT F1 RSF / BWT F1 HWS
Aansluiting
Nominale aansluitingsdiameter
Debiet bij RSF Δp = 0,2 bar
Debiet bij RSF Δp = 0,5 bar
Debiet bij HWS Δp = 0,2 bar
Debiet bij HWS Δp = 0,5 bar
Fitratiefijnheid onderaan/bovenaan
Nominale druk (PN)
Watertemperatuur, min./ max.
Omgevingstemperatuur, min./ max.
Lengte zonder aansluiting
Lengte met aansluiting
Totale hoogte
Minimum-inbouwmaten midden buis tot grond
HT-aansluiting, diameter
Draad wartelmoer
Bedrijfsgewicht, ca. (zonder water)
PNR (= Productienummer) BWT F1 Modul
5506_EBA_BWT F1 Version 17.indd 27
Typ ¾"
DN 20
m³/h 3,0
m³/h 5,8
m³/h 1,85
m³/h 3,1
μm
bar
°C
°C
A mm 100/100
B mm 184/184
C mm 393
D mm 350
E mm 50
G G 1 ¼"
kg 2,4 / 3,3
1" 1 ¼"
Modul
25 32
3,5 4,0
6,5 6,5
1,95 2,15
3,1 3,7
90 / 110
16
5 - 30
5 - 40
100/100 105/130
184/184 203/228
393 393
350 350
50 50
G 1 ¼" G 1 ½"
2,4 / 3,3 2,7 / 4,1
810480
