5. Montaje

Montar el filtro conforme al diámetro nominal en
homólogas conducciones de agua fría y delante
de los objetos que deba proteger. Deberán montar
siempre válvulas de cierre delante y detrás del filtro.
Montar racores de empalme (2) en la tubería y el
filtro en la tubería horizontal de agua fría. Montarlos
teniendo en cuenta la flecha grabada, que indica el
sentido de la circulación (ver esquema de montaje).
Llevar el tubo de extracción hacia el desagüe y
preparar un recipiente de unos 10 litros. Atención:
Según la norma DIN EN 1717 el tubo de extracción
deberá fijarse a una distancia de al menos 22 mm
del nivel más alto posible de las aguas residuales (sa-
lida libre). En todo caso disponer válvulas de cierre.
La válvula de cierre tras la válvula reductora de presi-
ón tiene válvula de vaciar.

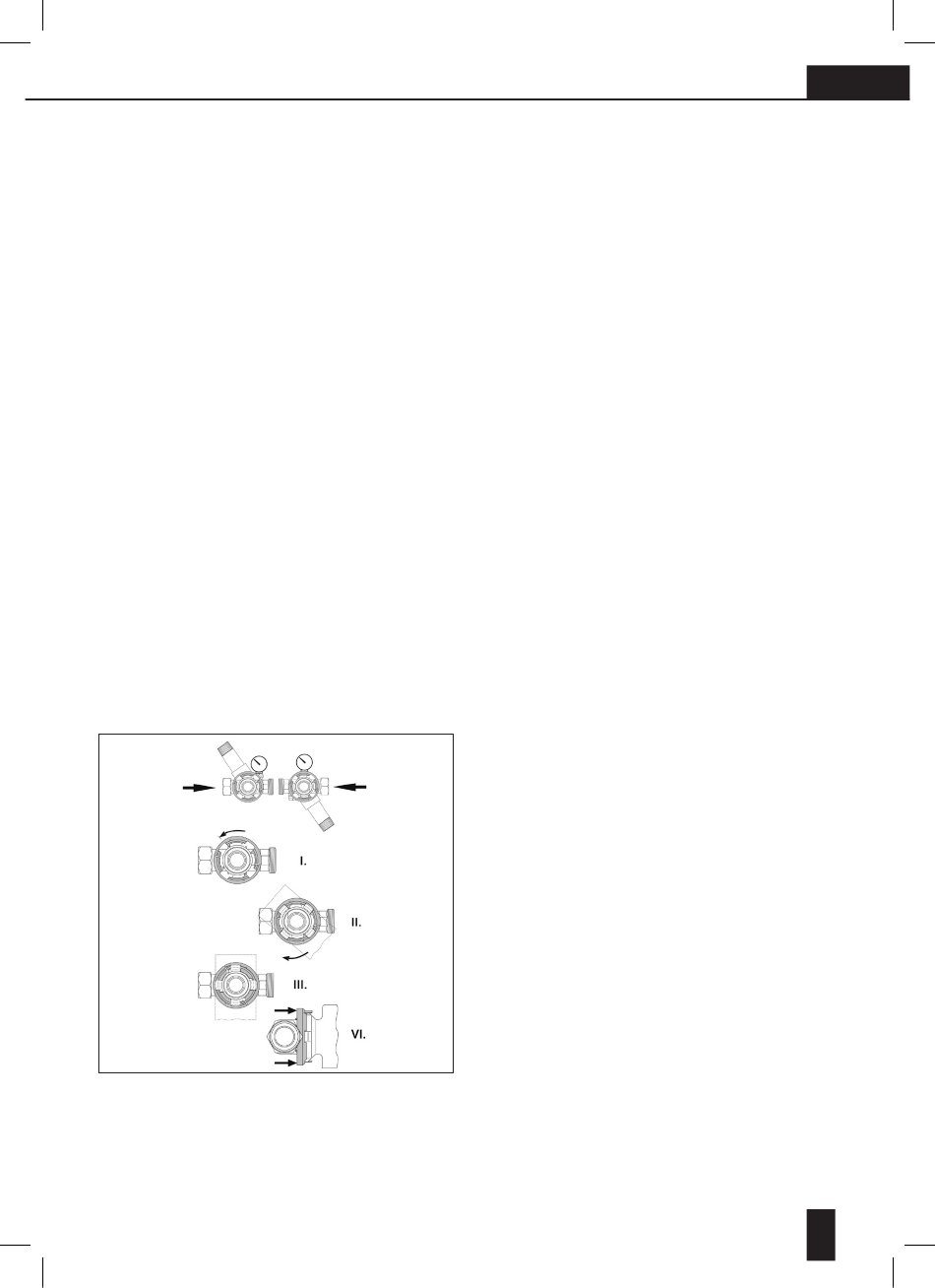

Conexión al módulo de conexión ¾" - 1 ¼":
I. Girar el anillo de seguridad hacia la iz- quierda
hasta que haga tope.
II. Introducir los dientes del filtro en las
cavidades del modulo con una ligera presión.
III. y girarlo 45° en el sentido de las agujas del reloj
hasta que haga tope.
IV. Tirar del anillo de seguridad con ambas manos
hacia el aparato hasta que encaje. Así el apara
to queda protegido contra desajustes
accidentales. Para soltar el filtro, empujar el
anillo de seguri dad en dirección al módulo de
conexión.
Fig. 7
5506_EBA_BWT F1 Version 17.indd 17

6. Puesta en servicio

Comprobar la correcta instalación del filtro y del
conducto de extracción. En este momento las vál-
vulas de cierre ya no están abiertas. Comprobar el
ajuste correcto del cilindro transparente (3) y cer-
rar el puño giratorio (5) en el sentido de las agujas
del reloj. Abrir lentamente las válvulas de cierre
montadas delante y detrás de la estación abaste-
cedora de agua para casas y purgar el tubo por el
tornillo de aireación-despresurización posterior a la
estación abastecedora de agua para casas. Abrir
lentamente las válvulas de cierre montadas delante
y detrás del filtro y purgar el tubo por el tornillo
de aireación-despresurización posterior al filtro. Pre-
parar un recipiente en el caso de que el tubo de
extracción no esté conectado con el desagüe. Para
abrir, girar el puño giratorio en contra del sentido
de las agujas del reloj, hasta se realiza la salida
de agua y después cerrar de nuevo. Com-probar la
hermeticidad del filtro.
Puramente BWT F1 HWS
La válvula reductora de presión está ajustada por la
fábrica a 4 bar presión posterior. Para cambiar la
presión posterior hay yue aflojar el tornillo fijador
(9) y cambiar la posición del puño giratorio (10).
Se cambia la presión posterior girando el puño de
ajuste (dentro del margen de regulación 1,5-6 bar).
Girar en el sentido de las agujas del reloj = más alta
presión posterior
Girar en contra del sentido de las agujas del reloj =
más baja presión posterior
Al instalar el reductora de presión que acepten el
flujo de flecha de dirección sabre la carcasa. La
indicación para el ajuste de la presión posterior
(8) es un valor normativo. El manómetro (6) indica
precisamente la presión. Al ajustar hay que abrir
y cerrar varias veces una válvula de cierre tras la
válvula reductora de presión. Al tomar aqua la pre-
sión posterior desciende temporalmente. La presión
posterior no debe superar un 80% de la presión
de reacción de la válvula de seguridad del aqua
caliente. (DIN EN 1988-200).
7. Servicio
Recomendamos efectuar una autolimpieza una vez
al mes, para evitar la adhesión de partículas extra-
ñas en la malla filtrante (si el agua entra muy sucia,
debe procederse a la limpieza con más frecuencia).
Preparar un recipiente en el caso de que el tubo de
extracción no esté conectado con el desagüe.
