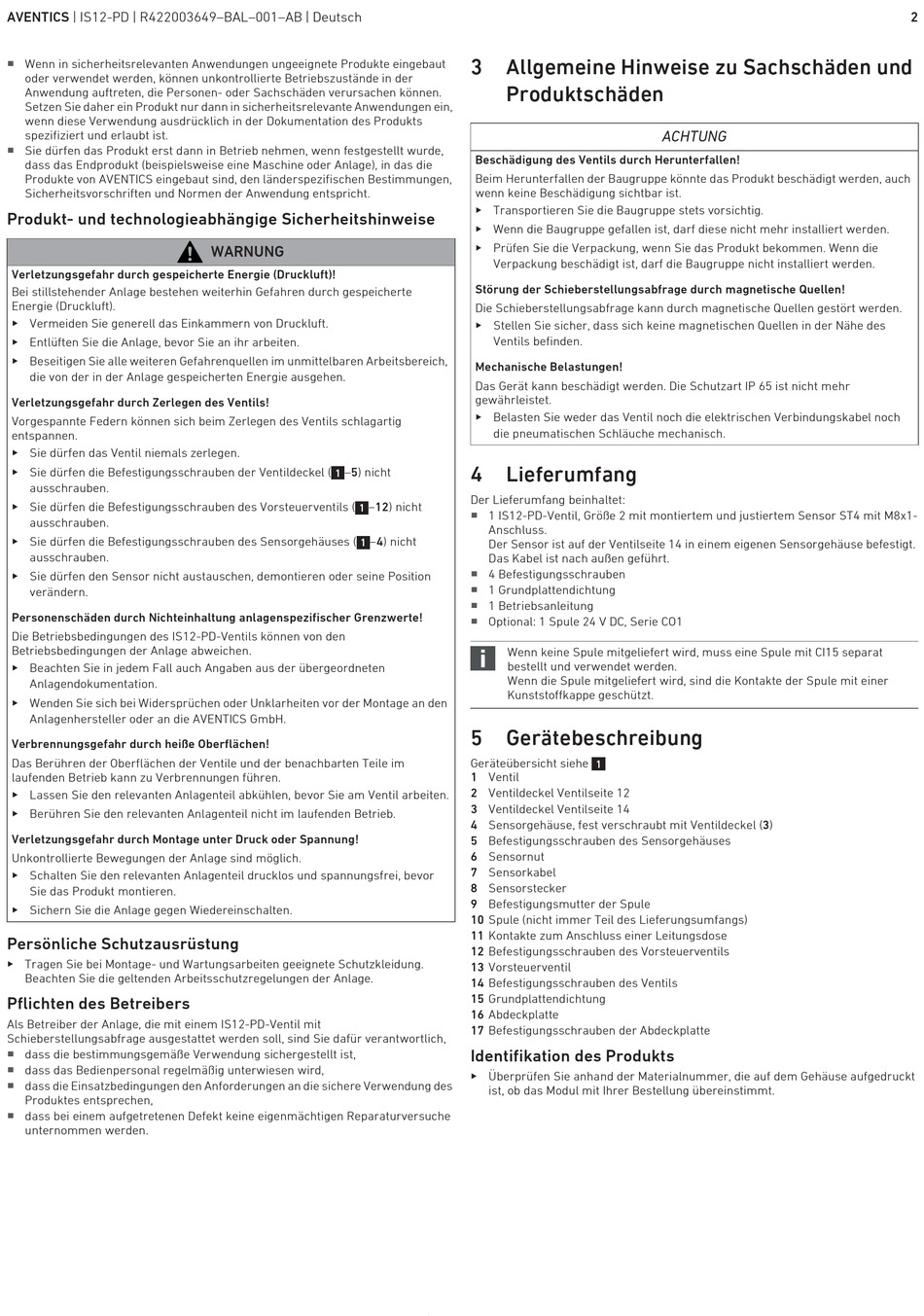

AVENTICS | IS12-PD | R422003649–BAL–001–AB | Deutsch
W
Wenn in sicherheitsrelevanten Anwendungen ungeeignete Produkte eingebaut
oder verwendet werden, können unkontrollierte Betriebszustände in der
Anwendung auftreten, die Personen- oder Sachschäden verursachen können.
Setzen Sie daher ein Produkt nur dann in sicherheitsrelevante Anwendungen ein,
wenn diese Verwendung ausdrücklich in der Dokumentation des Produkts
spezifiziert und erlaubt ist.
W
Sie dürfen das Produkt erst dann in Betrieb nehmen, wenn festgestellt wurde,
dass das Endprodukt (beispielsweise eine Maschine oder Anlage), in das die
Produkte von AVENTICS eingebaut sind, den länderspezifischen Bestimmungen,
Sicherheitsvorschriften und Normen der Anwendung entspricht.
Produkt- und technologieabhängige Sicherheitshinweise
Verletzungsgefahr durch gespeicherte Energie (Druckluft)!
Bei stillstehender Anlage bestehen weiterhin Gefahren durch gespeicherte
Energie (Druckluft).
O Vermeiden Sie generell das Einkammern von Druckluft.
O Entlüften Sie die Anlage, bevor Sie an ihr arbeiten.
O Beseitigen Sie alle weiteren Gefahrenquellen im unmittelbaren Arbeitsbereich,
die von der in der Anlage gespeicherten Energie ausgehen.
Verletzungsgefahr durch Zerlegen des Ventils!
Vorgespannte Federn können sich beim Zerlegen des Ventils schlagartig
entspannen.
O Sie dürfen das Ventil niemals zerlegen.
O Sie dürfen die Befestigungsschrauben der Ventildeckel (
ausschrauben.
O Sie dürfen die Befestigungsschrauben des Vorsteuerventils (
ausschrauben.
O Sie dürfen die Befestigungsschrauben des Sensorgehäuses (
ausschrauben.
O Sie dürfen den Sensor nicht austauschen, demontieren oder seine Position
verändern.
Personenschäden durch Nichteinhaltung anlagenspezifischer Grenzwerte!
Die Betriebsbedingungen des IS12-PD-Ventils können von den
Betriebsbedingungen der Anlage abweichen.
O Beachten Sie in jedem Fall auch Angaben aus der übergeordneten
Anlagendokumentation.
O Wenden Sie sich bei Widersprüchen oder Unklarheiten vor der Montage an den
Anlagenhersteller oder an die AVENTICS GmbH.
Verbrennungsgefahr durch heiße Oberflächen!
Das Berühren der Oberflächen der Ventile und der benachbarten Teile im
laufenden Betrieb kann zu Verbrennungen führen.
O Lassen Sie den relevanten Anlagenteil abkühlen, bevor Sie am Ventil arbeiten.
O Berühren Sie den relevanten Anlagenteil nicht im laufenden Betrieb.
Verletzungsgefahr durch Montage unter Druck oder Spannung!
Unkontrollierte Bewegungen der Anlage sind möglich.
O Schalten Sie den relevanten Anlagenteil drucklos und spannungsfrei, bevor
Sie das Produkt montieren.
O Sichern Sie die Anlage gegen Wiedereinschalten.
Persönliche Schutzausrüstung
O Tragen Sie bei Montage- und Wartungsarbeiten geeignete Schutzkleidung.
Beachten Sie die geltenden Arbeitsschutzregelungen der Anlage.
Pflichten des Betreibers
Als Betreiber der Anlage, die mit einem IS12-PD-Ventil mit
Schieberstellungsabfrage ausgestattet werden soll, sind Sie dafür verantwortlich,
W
dass die bestimmungsgemäße Verwendung sichergestellt ist,
W
dass das Bedienpersonal regelmäßig unterwiesen wird,
W
dass die Einsatzbedingungen den Anforderungen an die sichere Verwendung des
Produktes entsprechen,
W
dass bei einem aufgetretenen Defekt keine eigenmächtigen Reparaturversuche
unternommen werden.
WARNUNG
–5) nicht
1
–12) nicht
1
–4) nicht
1
3 Allgemeine Hinweise zu Sachschäden und
Produktschäden
Beschädigung des Ventils durch Herunterfallen!
Beim Herunterfallen der Baugruppe könnte das Produkt beschädigt werden, auch
wenn keine Beschädigung sichtbar ist.
O Transportieren Sie die Baugruppe stets vorsichtig.
O Wenn die Baugruppe gefallen ist, darf diese nicht mehr installiert werden.
O Prüfen Sie die Verpackung, wenn Sie das Produkt bekommen. Wenn die
Verpackung beschädigt ist, darf die Baugruppe nicht installiert werden.
Störung der Schieberstellungsabfrage durch magnetische Quellen!
Die Schieberstellungsabfrage kann durch magnetische Quellen gestört werden.
O Stellen Sie sicher, dass sich keine magnetischen Quellen in der Nähe des
Ventils befinden.
Mechanische Belastungen!
Das Gerät kann beschädigt werden. Die Schutzart IP 65 ist nicht mehr
gewährleistet.
O Belasten Sie weder das Ventil noch die elektrischen Verbindungskabel noch
die pneumatischen Schläuche mechanisch.
4 Lieferumfang
Der Lieferumfang beinhaltet:
W
1 IS12-PD-Ventil, Größe 2 mit montiertem und justiertem Sensor ST4 mit M8x1-
Anschluss.
Der Sensor ist auf der Ventilseite 14 in einem eigenen Sensorgehäuse befestigt.
Das Kabel ist nach außen geführt.
W
4 Befestigungsschrauben
W
1 Grundplattendichtung
W
1 Betriebsanleitung
W
Optional: 1 Spule 24 V DC, Serie CO1
Wenn keine Spule mitgeliefert wird, muss eine Spule mit CI15 separat
bestellt und verwendet werden.
Wenn die Spule mitgeliefert wird, sind die Kontakte der Spule mit einer
Kunststoffkappe geschützt.
5 Gerätebeschreibung
Geräteübersicht siehe
1
1 Ventil
2 Ventildeckel Ventilseite 12
3 Ventildeckel Ventilseite 14
4 Sensorgehäuse, fest verschraubt mit Ventildeckel (3)
5 Befestigungsschrauben des Sensorgehäuses
6 Sensornut
7 Sensorkabel
8 Sensorstecker
9 Befestigungsmutter der Spule
10 Spule (nicht immer Teil des Lieferungsumfangs)
11 Kontakte zum Anschluss einer Leitungsdose
12 Befestigungsschrauben des Vorsteuerventils
13 Vorsteuerventil
14 Befestigungsschrauben des Ventils
15 Grundplattendichtung
16 Abdeckplatte
17 Befestigungsschrauben der Abdeckplatte
Identifikation des Produkts
O Überprüfen Sie anhand der Materialnummer, die auf dem Gehäuse aufgedruckt
ist, ob das Modul mit Ihrer Bestellung übereinstimmt.
ACHTUNG
2
