ASF- Kassetten (nur für den Multifunktionsdrucker)

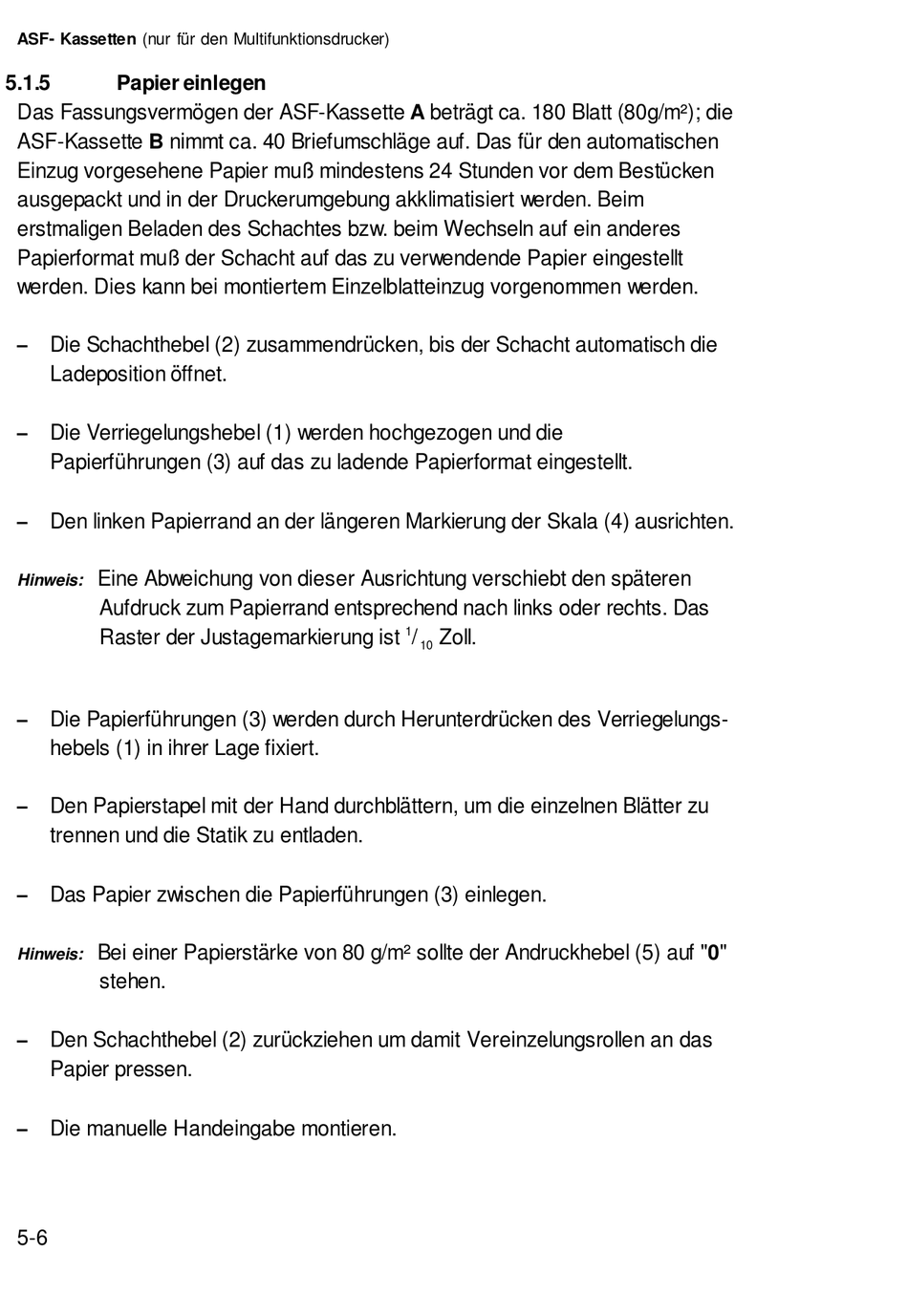

5.1.5

Papier einlegen

Das Fassungsvermögen der ASF-Kassette A beträgt ca. 180 Blatt (80g/m²); die
ASF-Kassette B nimmt ca. 40 Briefumschläge auf. Das für den automatischen
Einzug vorgesehene Papier muß mindestens 24 Stunden vor dem Bestücken
ausgepackt und in der Druckerumgebung akklimatisiert werden. Beim
erstmaligen Beladen des Schachtes bzw. beim Wechseln auf ein anderes
Papierformat muß der Schacht auf das zu verwendende Papier eingestellt
werden. Dies kann bei montiertem Einzelblatteinzug vorgenommen werden.
S
Die Schachthebel (2) zusammendrücken, bis der Schacht automatisch die
Ladeposition öffnet.
S
Die Verriegelungshebel (1) werden hochgezogen und die
Papierführungen (3) auf das zu ladende Papierformat eingestellt.
S
Den linken Papierrand an der längeren Markierung der Skala (4) ausrichten.
Eine Abweichung von dieser Ausrichtung verschiebt den späteren
Hinweis:
Aufdruck zum Papierrand entsprechend nach links oder rechts. Das
Raster der Justagemarkierung ist
S
Die Papierführungen (3) werden durch Herunterdrücken des Verriegelungs-
hebels (1) in ihrer Lage fixiert.
S
Den Papierstapel mit der Hand durchblättern, um die einzelnen Blätter zu
trennen und die Statik zu entladen.
S
Das Papier zwischen die Papierführungen (3) einlegen.
Bei einer Papierstärke von 80 g/m² sollte der Andruckhebel (5) auf "0"
Hinweis:
stehen.
S
Den Schachthebel (2) zurückziehen um damit Vereinzelungsrollen an das
Papier pressen.
S
Die manuelle Handeingabe montieren.
5-6
1
/ Zoll.
10
