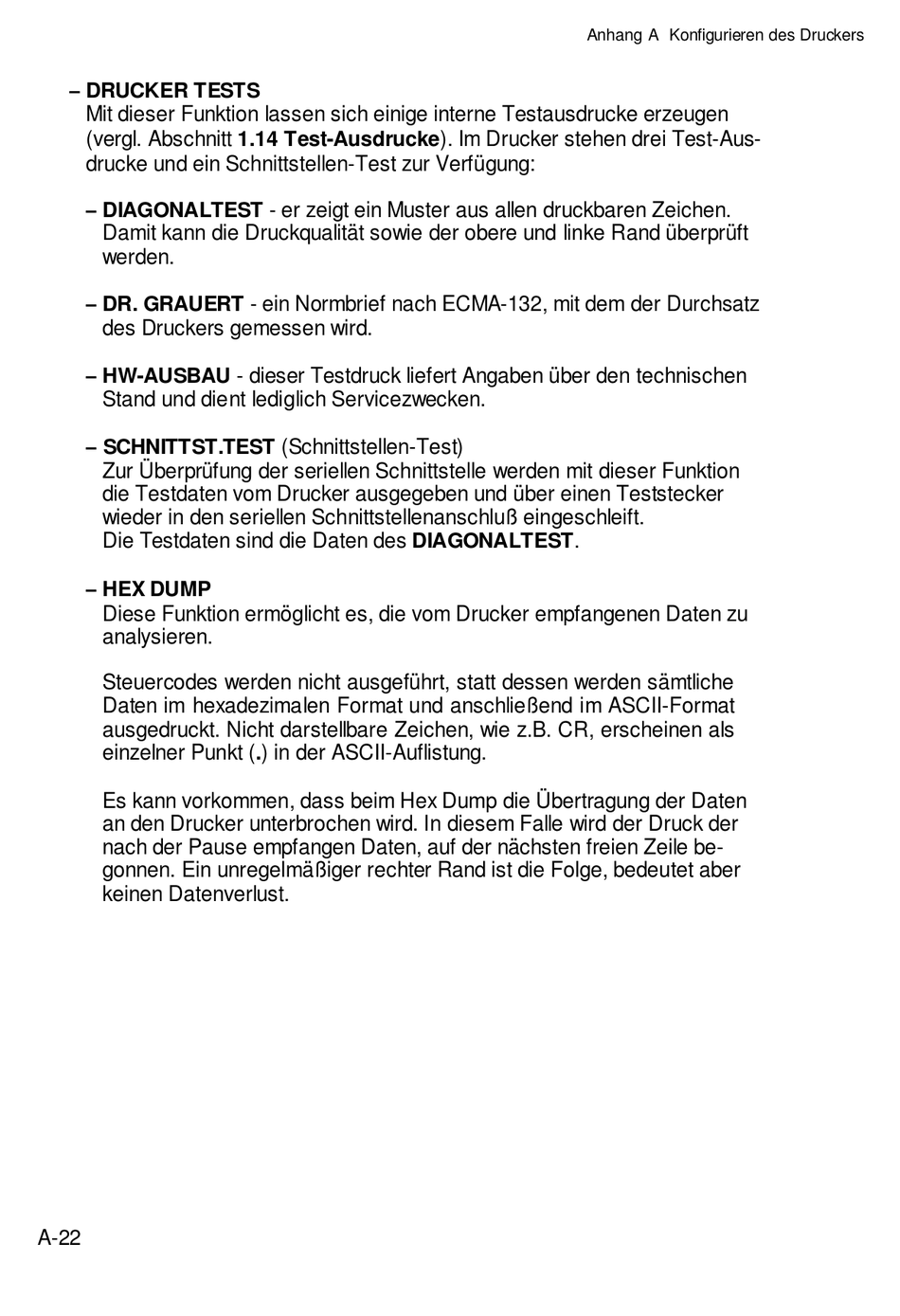

PSI Matrix PP 404 Benutzerhandbuch Seite 116

S DRUCKER TESTS
Mit dieser Funktion lassen sich einige interne Testausdrucke erzeugen
(vergl. Abschnitt 1.14 Test-Ausdrucke). Im Drucker stehen drei Test-Aus-
drucke und ein Schnittstellen-Test zur Verfügung:
S DIAGONALTEST - er zeigt ein Muster aus allen druckbaren Zeichen.
Damit kann die Druckqualität sowie der obere und linke Rand überprüft
werden.
S DR. GRAUERT - ein Normbrief nach ECMA-132, mit dem der Durchsatz
des Druckers gemessen wird.
S HW-AUSBAU - dieser Testdruck liefert Angaben über den technischen
Stand und dient lediglich Servicezwecken.
S SCHNITTST.TEST (Schnittstellen-Test)
Zur Überprüfung der seriellen Schnittstelle werden mit dieser Funktion
die Testdaten vom Drucker ausgegeben und über einen Teststecker
wieder in den seriellen Schnittstellenanschluß eingeschleift.
Die Testdaten sind die Daten des DIAGONALTEST.
S HEX DUMP
Diese Funktion ermöglicht es, die vom Drucker empfangenen Daten zu
analysieren.
Steuercodes werden nicht ausgeführt, statt dessen werden sämtliche
Daten im hexadezimalen Format und anschließend im ASCII-Format
ausgedruckt. Nicht darstellbare Zeichen, wie z.B. CR, erscheinen als
einzelner Punkt (.) in der ASCII-Auflistung.
Es kann vorkommen, dass beim Hex Dump die Übertragung der Daten
an den Drucker unterbrochen wird. In diesem Falle wird der Druck der
nach der Pause empfangen Daten, auf der nächsten freien Zeile be-
gonnen. Ein unregelmäßiger rechter Rand ist die Folge, bedeutet aber
keinen Datenverlust.
A-22
Anhang A Konfigurieren des Druckers
