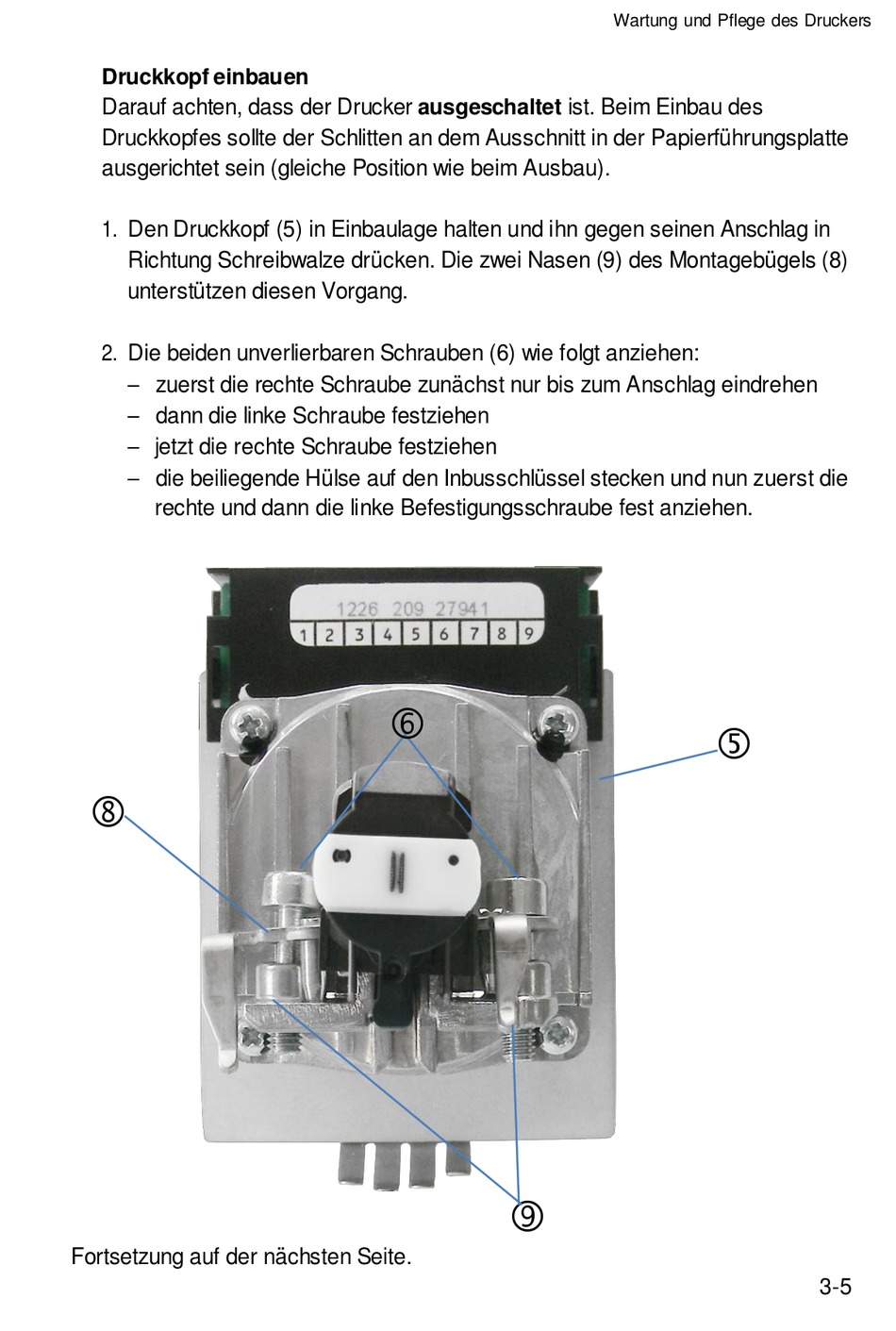

Druckkopf einbauen
Darauf achten, dass der Drucker ausgeschaltet ist. Beim Einbau des
Druckkopfes sollte der Schlitten an dem Ausschnitt in der Papierführungsplatte
ausgerichtet sein (gleiche Position wie beim Ausbau).
1. Den Druckkopf (5) in Einbaulage halten und ihn gegen seinen Anschlag in
Richtung Schreibwalze drücken. Die zwei Nasen (9) des Montagebügels (8)
unterstützen diesen Vorgang.
2. Die beiden unverlierbaren Schrauben (6) wie folgt anziehen:
S zuerst die rechte Schraube zunächst nur bis zum Anschlag eindrehen
S dann die linke Schraube festziehen
S jetzt die rechte Schraube festziehen
S die beiliegende Hülse auf den Inbusschlüssel stecken und nun zuerst die
rechte und dann die linke Befestigungsschraube fest anziehen.

Fortsetzung auf der nächsten Seite.


