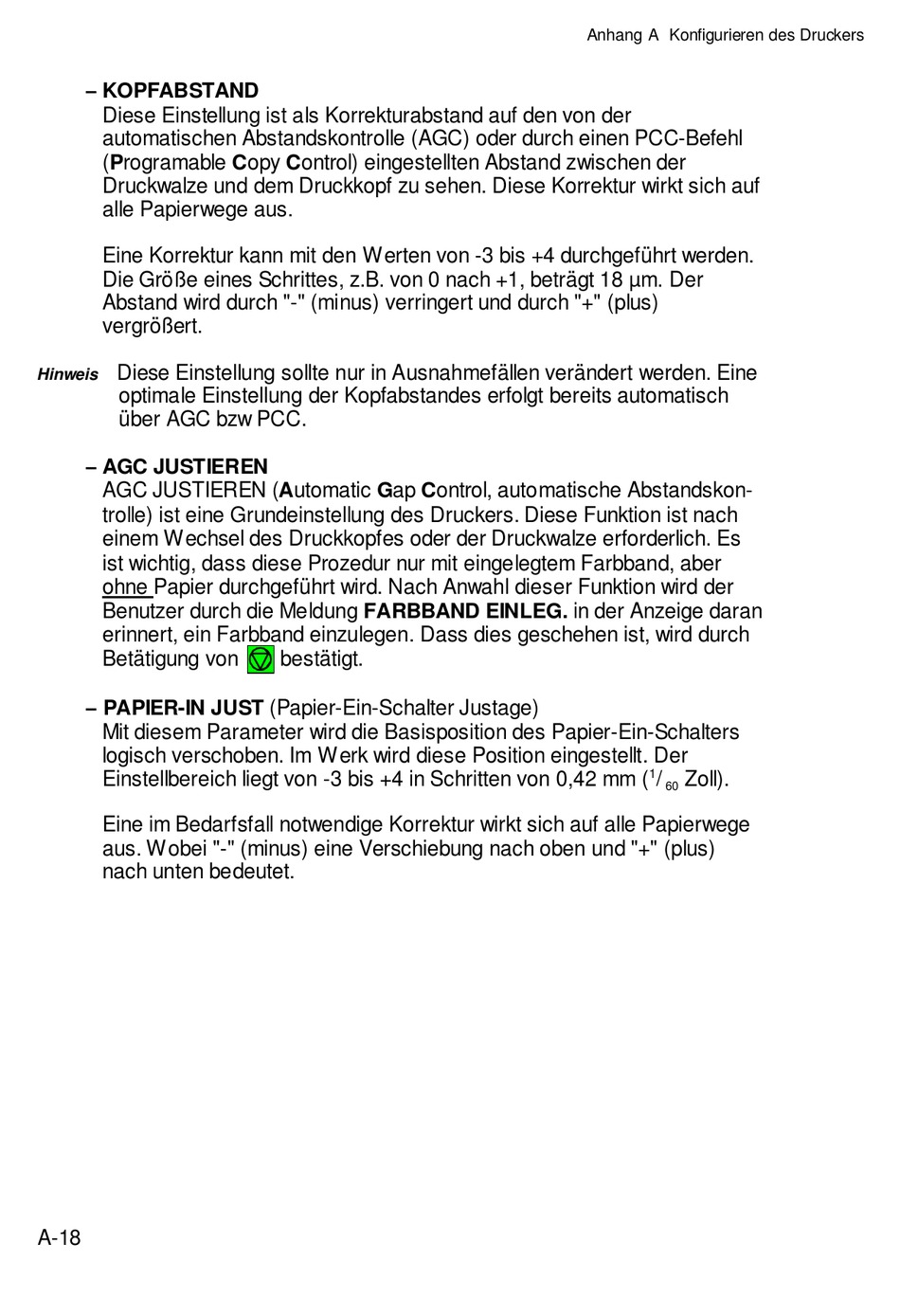

S KOPFABSTAND
Diese Einstellung ist als Korrekturabstand auf den von der
automatischen Abstandskontrolle (AGC) oder durch einen PCC-Befehl
(Programable Copy Control) eingestellten Abstand zwischen der
Druckwalze und dem Druckkopf zu sehen. Diese Korrektur wirkt sich auf
alle Papierwege aus.
Eine Korrektur kann mit den Werten von -3 bis +4 durchgeführt werden.
Die Größe eines Schrittes, z.B. von 0 nach +1, beträgt 18 µm. Der
Abstand wird durch "-" (minus) verringert und durch "+" (plus)
vergrößert.
Diese Einstellung sollte nur in Ausnahmefällen verändert werden. Eine
Hinweis
optimale Einstellung der Kopfabstandes erfolgt bereits automatisch
über AGC bzw PCC.
S AGC JUSTIEREN
AGC JUSTIEREN (Automatic Gap Control, automatische Abstandskon-
trolle) ist eine Grundeinstellung des Druckers. Diese Funktion ist nach
einem Wechsel des Druckkopfes oder der Druckwalze erforderlich. Es
ist wichtig, dass diese Prozedur nur mit eingelegtem Farbband, aber
ohne Papier durchgeführt wird. Nach Anwahl dieser Funktion wird der
Benutzer durch die Meldung FARBBAND EINLEG. in der Anzeige daran
erinnert, ein Farbband einzulegen. Dass dies geschehen ist, wird durch
Betätigung von
S PAPIER-IN JUST (Papier-Ein-Schalter Justage)
Mit diesem Parameter wird die Basisposition des Papier-Ein-Schalters
logisch verschoben. Im Werk wird diese Position eingestellt. Der
Einstellbereich liegt von -3 bis +4 in Schritten von 0,42 mm (
Eine im Bedarfsfall notwendige Korrektur wirkt sich auf alle Papierwege
aus. W obei "-" (minus) eine Verschiebung nach oben und "+" (plus)
nach unten bedeutet.
A-18
bestätigt.
Anhang A Konfigurieren des Druckers
1
/ Zoll).
60
