3.4 Wechseln der Schreibwalze

Ein Wechsel der Schreibwalze kann nach ca. 800.000 Seiten erforderlich wer-
den (vergl. Seitenzähler "PGCNT" im Druckertest HW-AUSBAU auf Seite 3-2).
Schreibwalze (2) ausbauen
1. Die obere Ablage entfernen (nur beim Multifunktionsdrucker).
2. Die obere Abdeckung öffnen und nach oben abnehmen.
4. Die Farbbandkassette herausnehmen.
5. Den Drucker ausschalten.
5. Den Druckkopf ganz nach rechts schieben.

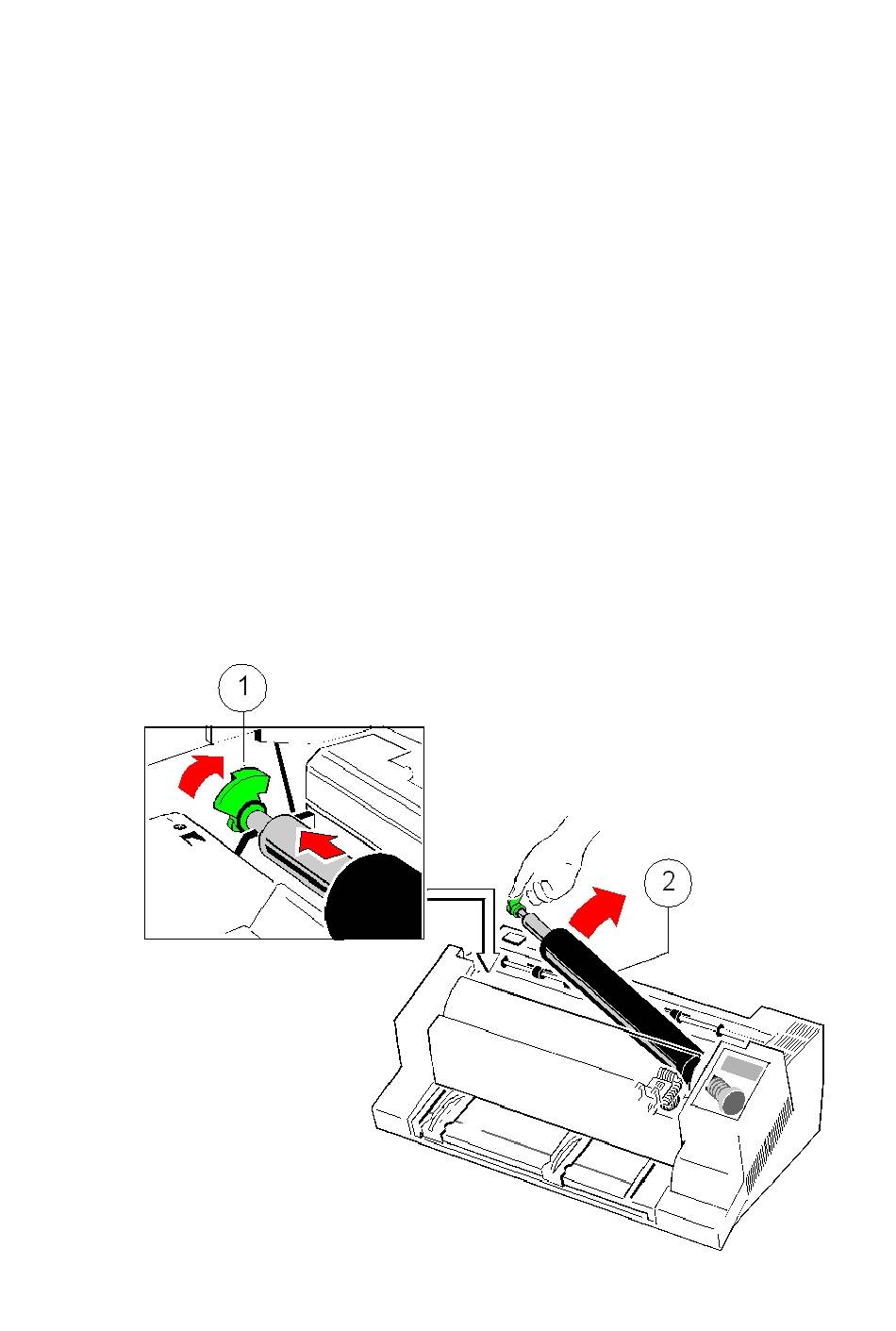

6. Den grünen Feststeller (1) am linken Ende der Schreibwalze lösen.
7. Die Schreibwalze (2) ca. 10 mm nach links ziehen, anschließend das linke
Ende der Schreibwalze aus seiner Halterung lösen und die Schreibwalze aus
der rechten Halterung herausnehmen.
8. Die Schreibwalze (2) aus dem Drucker entfernen.
