Sicherheitsbestimmungen Die Drucker PP 407 (Endlosdrucker) und PP 408 (Endlosdrucker mit Schneider) entsprechen den einschlägigen Sicherheitsbestimmungen nach IEC und VDE für Datenverarbeitungs- einrichtungen (EN 60950-1) und den Lärmangaben nach Maschinenlärmverordnung 3. GSGV L pA < 70dB(A) am Arbeitsplatz normaler Betrieb nach EN 27779.
Elektromagnetische Verträglichkeit Hiermit wird bestätigt, dass die vorliegenden Geräte, • Drucker PP 407 (Endlosdrucker) • Drucker PP 408 (Endlosdrucker mit Schneider) den Richtlinien des Gesetzes über die elektromagnetische Verträglichkeit von Geräten (2004/108/ EC) entspricht und damit die Voraussetzung für die Kon- formitätskennzeichnung mit dem CE-Zeichen erfüllt sind.
Seite 5
1. Vorwort Zu diesem Handbuch In den folgenden Kapiteln werden zwei Drucker beschrieben: • Hochleistungs-Endlosdrucker • Hochleistungs-Endlosdrucker mit Schneider Die Bedienung beider Drucker ist fast identisch. In den meisten Abbildungen ist der Multifunktionsdrucker dargestellt. Differenzen in der Handhabung werden mit besonderen Hinweisen auf den Endlosdrucker oder Multifunktionsdrucker versehen.
Seite 6
Anhänge: (nur in englischer Fassung) Schnittstellenbeschreibung Zum besseren Verständnis werden in diesem Kapitel die serielle und parallele Schnittstelle beschrieben. Neben der verbalen Beschreibung zeigen Zeichnungen die notwendige Verkabelung. Druckbeispiele der Standard-Fonts Zeichensatztabellen Alle vom Drucker unterstützten Zeichensätze werden in diesem Kapitel aufgelistet. D / E Control Codes Übersicht der ESC-Sequenzen für die Programmierung der IBM ProPrinter und IBM ProPrinter AGM (4207, 4208 XL 24) Emulation.
Seite 7
Schrift für Entwürfe ( raft uality) Die Bedienung beider Drucker ist fast identisch. In den meisten Abbildungen ist der Drucker PP 408 dargestellt. Unterschiede in der Handhabung sind mit besonderen Hinweisen auf den Drucker PP 407 oder PP 408 versehen. Kapitel 1-3...
2. Erste Schritte Auspacken des Endlosdrucker (Lieferumfang PP407) Beim Auspacken des Druckers sollte der Lieferumfang anhand der folgenden Liste auf Vollständigkeit überprüft werden. Sollte ein Teil fehlen oder beschädigt sein, ist der Lieferant umgehend zu benachrichtigen. Die Verpackung enthält: • 24-Nadel-Drucker Grundeinheit (1) •...
Seite 9

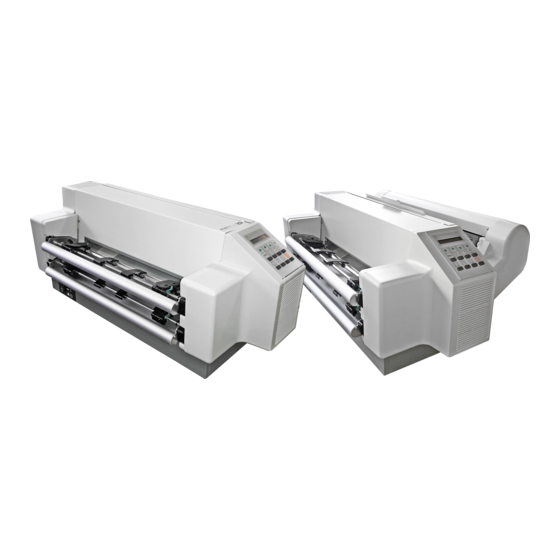

2.1.1 Ein erster Blick auf den Endlosdrucker PP 407 Bevor Sie den Drucker in Betrieb nehmen, sollten Sie sich zuerst mit dem Gerät vertraut machen. Obere Abdeckung (1) Netzeingangsbuchse (6) Farbbandkassette (2) Bedienfeld (7) Drucker Grundeinheit (3) Schnittstelle seriell, parallel, USB (8) Traktorkassetten (4) Abreißkante (9)
Auspacken des Endlosdrucker mit Schneider (Lieferumfang PP408) Beim Auspacken des Druckers sollte der Lieferumfang anhand der folgenden Liste auf Vollständigkeit überprüft werden. Sollte ein Teil fehlen oder beschädigt sein, ist der Lieferant umgehend zu benachrichtigen. Die Verpackung enthält: • 24-Nadel-Drucker Grundeinheit (1) •...
2.2.1 Ein erster Blick auf den Endlosdrucker mit Schneider Bevor Sie den Drucker in Betrieb nehmen, sollten Sie sich zuerst mit dem Gerät vertraut machen. Obere Abdeckung (1) Bedienfeld (7) Schbeider (2) Schnittstelle seriell, parallel, USB (8) Drucker Grundeinheit (3) Abreißkante (9) Farbbandkassette (4) Kabelhalterung (10)
2.3 Aufstellungsort Umgebungsbedingungen Umgebungsbedingungen: • Den Drucker nicht in der Nähe von Wärmequellen, Klimaanlagen oder starker Zugluft aufstellen. • Stellen Sie den Drucker nicht auf, wo er Feuchtigkeit oder Hitze (z.B. direkter Sonneneinwirkung) ausgesetzt ist. • Den Drucker nicht in einer staubigen oder feuchten Umgebung aufstellen. Arbeitsplatz: •...
Seite 13
2.4 Montage des Schneiders (nur für den Hochleistungs-Endlosdrucker mit Schneider) Die Schneideeinheit (2) mit den Bolzen (3) in die Halterung (4) einhängen. • Die Schneideeinheit (2) zum Drucker (1) schwenken und die Haltebleche (5) auf die Bolzen (6) schieben. • Die Schneideeinheit ganz an den Drucker drücken und die Haltebügel (7) beidseitig fest einrasten lassen.
2.5 Entfernen der Transportsicherung Im Lieferzustand ist unter der oberen Abdeckung (1) ein Warnstreifen sichtbar, der an der Klammer der Transportsicherung (2) befestigt ist. Die obere Abdeckung (1) links und rechts fassen, anheben und die Transportsicherungsklammer (2) vom Antriebsriemen des Druckkopfes abnehmen. •...
2.6 Installation der Schnittstelle (PM) Hinweis: Bei eingeschaltetem Drucker darf die Schnittstelle nicht eingeführt oder ausgebaut werden. Falls die Schnittstelle (1) noch nicht eingebaut ist, wird sie mit der Bestückungsseite nach oben vorsichtig in die beiden Führungsschienen geschoben. Die beiden Verriegelungsschrauben (2) werden handfest angezogen.
2.7 Stromversorgung und Einschaltvorgang Der Drucker wird mit dem mitgelieferten Netzkabel an die Stromversorgung angeschlossen. Dazu wird der Drucker ausgeschaltet. Das Kabel wird zuerst mit dem Drucker verbunden und dann in die Steckdose gesteckt. Eingangsspannung Die Eingangsspannung wurde werkseitig eingestellt. Darauf achten, dass die auf dem Etikett (1) angezeigte Eingangsspannung mit der Netzspannung übereinstimmt: Die 230V Einstellung gilt für den Bereich 180 bis 264V Wechselstrom.
Seite 17
2.8 Einsetzen der Farbbandkassette Hinweis: Wir empfehlen den ausschließlichen Gebrauch von Original Farb-bandkassetten. Bei der Verwendung von anderen Farbband-kassetten entfällt der Garantieanspruch. • Der Druckkopf sollte nie von Hand gegen die rechte Seitenwand geschoben werden - (dadurch kann es zur Umschaltung der selektierten Papierausgabe kommen). Wenn der Drucker Daten empfängt (Meldung AKTIV 1 ELQ oder BUSY 1 ELQ), bitte Achtung: die obere Abdeckung nur nach Betätigung der [START/STOP] –Taste...
Seite 18
8. Anschließend die Kassette auf sich zu bewegen, bis sie an beiden Seiten hörbar einrastet. Jetzt schwenken Sie das Farbband unter den Druckkopf bis die unteren Haltestifte ebenfalls hörbar(klick!) einrasten. Klick Kapitel 2-11...
Seite 19
Hinweis Wenn die Farbbandkassette richtig eingesetzt ist, sitzt sie leicht schräg im Drucker. (12) 1. Durch Hin- und Herziehen des Druckkopfes das Farbband in die richtige Position bringen. 2. Das Farbband durch Drehen des Knopfes (1)in Uhrzeigerrichtung glattziehen. 3. Die obere Abdeckung (3)wieder schließen und [START/STOP] drücken.
Seite 20
2.9 Austauschen der Farbbandkassette Achtung: Unmittelbar nach einem Druckvorgang kann der Druckkopf sehr heiß sein! 1. Den Deckel schließen und den Drucker einschalten. Wenn die Meldung BEREIT 1 ELQ auf dem Bedienfeld angezeigt wird, den Deckel öffnen. Der Druckkopf fährt in die richtige Position - gegenüber der Aussparung in der Papierführungsleiste -, um das Herausnehmen der Farbbandkassette zu erleichtern.
Seite 21
2.10 Papier einlegen Die Drucker sind mit zwei Führungen für Endlospapier, den sogenannten Traktorkassetten (1), ausgestattet. Die Traktorkassetten werden als TRAKTOR OBEN und TRAKTOR UNTEN bezeichnet. Die Standardeinstellung der Papierquelle ist der TRAKTOR UNTEN. Beachten Sie bitte, dass die Drucker in den Vertiefungen auf seinem Standfuß (Option) steht. Wenn kein Standfuß...
Seite 22
Schritt 1: für beide Druckertypen: In der Abbildung wird gezeigt wie das Papier in die Einlegeposition gelegt wird. Der Papieranfang soll bündig mit der Oberkante der Traktoren abschließen oder maximal bis zu zwei Transportlöcher überstehen. An der etwas längeren Mittelmarkierung (1) auf der Einlage (6) muss die linke vertikale Perforation des Papiers ausgerichtet werden.
Seite 23
Schritt 2: 1. Die Traktorklappen (1) öffnen und das Papier einlegen. 2. Die Traktorklappen schließen. 3. Den rechten Traktor etwas nach rechts schieben, um die obere Kante des Endlospapiers zu spannen. Darauf achten, dass das Papier nicht zu stark gespannt wird. 4. Die grünen Fixierhebel (2) wieder zurückstellen, um die Traktoren zu arretieren.
2.11 Netzschalter EIN/AUS Mit dem Netzschalter (1) wird die Stromversorgung des Druckers ein- bzw. ausgeschaltet. Wenn die Stromversorgung eingeschaltet ist, wird ein interner Selbsttest (Druckertest) durchgeführt, mit dem die Elektronik des Druckers, die Bewegung des Druckkopfschlittens und die Schnittstelle überprüft werden. Als erstes leuchtet die gelbe LED auf dem Bedienfeld und im Display erscheint die Meldung TEST..0.4 (zeigt den Bootstrap).
Seite 25
2.12 Auswahl der Landessprache Für die nächsten Schritte nutzen Sie das Druckermenü über das Bedienfeld (1), um die Anzeige des Displays in deutscher Sprache zu erhalten. Führen Sie die folgenden Schritte durch: Drucker einschalten. LOCAL MACRO SELECT ] -- [ INSTALLATION ...
Seite 26
2.13 Menü drucken Der momentane Status der Druckerkonfiguration kann über den Menüpunkt „MENUE DRUCKEN“ ausgedruckt werden. Hierzu gehen sie wie folgt vor: Drucker einschalten. STOP 1ELQ MAKRO AUSWAHL ] -- [ MENUE DRUCKEN MENUE DRUCKEN ...
Beispiel des Menü-Ausdruckes MENUE AUSDRUCK PM 00-013665-0 VERSION 8017556 SCHNITTSTELLE EINSTELLUNGEN PUFFERGROESSE 8 KBYTE AGC POSITION ZEICHENLAENGE 8 BIT KOPFABSTAND SCHNITTST.TYP ALLE AKTIV PAPER-IN JUST. BAUD RATE 9600 BIT/S ABR.POS. UNTEN 0 1/60 PARITAET GERADE ABR.POS. OBEN 0 1/60 PROTOKOLL UNI-DIREKT.BEF TRAKT.
Seite 28
2.14 Test-Ausdrucke Im Drucker stehen drei Test-Ausdrucke zur Verfügung. DIAGONALTEST zeigt ein Muster aus allen druckbaren Zeichen. Damit kann die Druckqualität sowie der obere und linke Rand überprüft werden. DR. GRAUERT Ein Normbrief nach ECMA-132, mit dem der Durchsatz des Druckers gemessen wird. HW-AUSBAU Dieser Testdruck erzeugt einen Ausdruck aller verfügbaren Schriftarten, zeigt den aktuellen Stand des Seitenzählers und liefert Angaben über den technischen Stand.
Seite 30
Beispiel Brief Dr. Grauert Eilzustellung Norddeutsche Farbwerke KG Herrn Dr. Grauert Große Elbstraße 64 2000 Hamburg 4 Org. III 5/37 4 34 22.04.75 17.04.75 Volkmann Vordruckgestaltung für den allgemeinen Schrift- verkehr, für das Bestell- und Rechnungswesen E i l t Sehr geehrter Herr Dr.
Seite 31
Beispiel Hardware - Ausbau KONFIGURATION 20815776 00-013665-0 1500 NLSF TNA1 TNA2 TNA3 2.60 NDLC PGCNT 143299 C031 ISO 8859/1 CO32 ISO 8859/15 CO34 ISO 8859/5 CO32 ISO 8859/9 C061 IBM SET 1 C062 IBM SET 2 C063 IBM CODE PAGE C071 EPSON EXT.
Seite 32
2.15 Anschliessen an den Computer USB / Ethernet / Parallele / serielle Schnittstelle Drucker und Computer ausschalten. Das vom Computer kommende Schnittstellenkabel mit dem parallelen (1) oder USB (3) oder Netzwerkkabel (3) bzw. dem seriellen (2) Anschluss des Druckers verbinden. Die Voreinstellung des Druckers ist Shared (alle Eingänge aktiv) folgende Parameter sind per Standard werkseitig eingestellt: • 8 Bit Zeichenlänge (Seriell)
2.16 Drucker-Treiber Auf der beiliegenden CD-ROM sind auch die Druckertreiber zu finden. Die Installation ist auf der CD-ROM in einer „Readme“ - Datei beschrieben. Die aktuellen Treiber (signiert) können auch von der PSi Homepage https://www.psi-matrix.eu heruntergeladen werden. Installation des Treibers: In diesem Kapitel wird die Installation eines PP 803 Treiber beschrieben.
Seite 34
Drucker hinzufügen Lokaler Drucker auswählen - > Vorhanden Anschluss verwenden zunächst einmal ignorieren und weiter -> Datenträger -> Verzeichnis auswählen in dem der Treiber entpackt gespeichert ist. Kapitel 2-27...
Seite 35
Auswählen der *.INF des entpackten Druckertreibers und öffnen. OK -> Das entsprechende Druckermodell auswählen per „Doppel-Klick“ Kapitel 2-28...
Seite 36
Sollte noch kein PSi Druckertreiber auf dem PC oder Server installiert sein lommt eine Anfrage, das sie dem Zerfikat von PSi vertauen wollen. Haken setzen “Software von PSi immer vertrauen” und installieren. Druckername eingeben. Kapitel 2-29...
Festlegen ob der Drucker als Standarddrucker benutz werden soll. und fertig stellen. Es kann auch eine Testseite gedruck werden. Vorraussetzung ist das der Druckeranschluß richtig konfiguriert ist. Konfigurieren des Druckeranschlusses Doppel-Köick auf den zu konfigurierenden Drucker Kapitel 2-30...
Seite 39
Standard TCP/IP Port Weiter -> Geben sie die IP-Adresse ein. Der Portname wird zunächst automatisch generiert. Kapitel 2-32...
Seite 40
Die TCP/IP Porterkennung wird gestartet. Das kann einige Zeit dauern. Wählen sie Generic Card -> Weiter -> Fertigstellen -> Kapitel 2-33...
Seite 41
2.17 Schnellanwahl einer Papierquelle Papierquellen können auch ausserhalb des Menüs direkt angewählt werden. Die möglichen Papierwege sind: • Traktor (Endlospapier) • Manuell (Einzelblatt) • Automatischer Papiereinzug (Einzelblatt) (wird nur angezeigt wenn diese als Option im Multifunktionsdrucker installiert sind) Der Drucker muss sich im Status „Stop“ befinden: = Papierquelle Beispiel: „Wechsel von „TRAKTOR UNTEN“...
2.18 Schnellanwahl eines Makros Die folgenden Emulationen sind auf dem PM SER/PAR vordefiniert: • EPSON LQ / ESC/P2 in Makro 1 • IBM Proprinter XL 24 in Makro 2 • IBM Proprinter XL 24 AGM in Makro 3 • EPSON LQ / ESC/P2 in Makro 4 Die Standardeinstellung ist die EPSON LQ / ESC/P2 Emulation in Makro 1.
3. Bedienung des Druckers Die meisten Einstellungen des Druckers können über das Bedienfeld oder über die Software- Kommandos vom Host-Rechner verändert werden. Einige Funktionen lassen sich nur über das Bedienfeld einstellen, z. B. das Sperren des Menüzugriffes. 3.1 Das Bedienfeld BEREIT 1ELQ Beschreibung der drei Indikatoren...
Seite 44
3.2 Funktionstasten Wenn der Drucker eingeschaltet ist, zeigt die LCD Anzeige BEREIT 1 ELQ und die Bereit LED leuchtet grün. Nun ist der Drucker bereit, um Daten zu empfangen. Der Drucker arbeitet in zwei unterschiedlichen Zuständen, dem Bereit- und dem Stop-Zustand. Um von dem Bereit-Zustand in den Stop-Zustand (oder umgekehrt) zu wechseln, muss die Taste betätigt werden 3.2.1 Funktionenstasten im BEREIT-Modus:...
3.2.2 Funktionenstasten im STOP-Modus: TASTEN SYMBOL FUNKTION [VORSCHUB] Einzug- oder Auswurftaste. [MIKRO STEPS] Papiervorschub-, Papierrückschubtaste. START/STOP Taste. [START/STOP] Wechsel in den BEREIT und STOP-Modus MENÜ Taste [MENUE] zum Einstieg in die erste Stufe des Menü Modus. PAPIERQUELLE [PAPIERQUELLE] zur schnellen Einstellung des Papierweges. SCHRIFTART (Font) Taste [SCHRIFTART] zur schnellen Einstellung des Fonts (Schriftart).
3.2.3 Detailbeschreibung Funktionstasten im Bereit-Modus • Schnelleinstellung (Nur aktiv, wenn nicht unter der Funktion MENUEZUGRIFF durch SCHNELLEIN. AUS gesperrt worden ist - siehe Anhang A Konfigurieren des Druckers). READY 1ELQ MAKRO 1 MAKRO 2 MAKRO 3 MAKRO 4 TRAKTOR Unten oder Oben abhängig von der Papierquelle TRAKTOR U.
3.3 Funktionen der untere Tastenreihe: Wenn eine Anwendung mit Endlosformularen eine spezielle vertikale Positionierung erfordert, sind zwei Möglichkeiten der Einstellung im Menü vorgesehen: • Einstellung Vertikale Positionierung mit der VERT.POS.JUST. Taste • Endlosverschiebung mit der ENDLOS JUST • Vertikale Positionierung (VERT.POS.JUST.) Mit dieser Funktion erreicht man den direkten Einsprung in den Menü...
Hinweis: Diese Funktion kann nur verwendet werden, wenn Papier eingezogen ist. Nach Betätigung der Taste erscheint im Anzeigefeld die Meldung ENDLOS JUST. mit dem Wert 0, der Drucker hält einen evtl. laufenden Ausdruck an und wechselt in den STOP Modus. Durch Betätigung von oder kann die vertikale Druckposition verschoben werden.
Seite 49
einer Verschiebung des Formulars um Zoll (0,42 mm) und bei einem Zehnerschritt um um Zoll (0,42 mm). Wird die Taste losgelassen und anschließend wieder gedrückt, dann erfolgt die Erhöhung wieder in Einerschritten. Ein Überschreiten des gewünschten Wertes für die Verschiebung kann mit der Taste in gleicher Weise reuziert oder zurückgesetzt werden.
Seite 50
Papier Vor- und Papier Rück- Taste Das Papier bewegt sich in Pfeilrichtung zuerst in Schritten von Zoll (0,28 mm). Wenn eine dieser Tasten niedergehalten wird, erfolgt ein kontinuierlicher Vorschub bzw. Rückzug des Papieres. • Beim Vorschub stoppt Endlospapier, wenn es aus der Parkposition kommt, an der Druckposition, oder wenn es aus der Druckposition kommt, an der Abreißposition.
3.4 MENÜ-Modus Anstelle der oft üblichen Vielzahl von DIP-Schaltern sind im Drucker viele bedienbare Funktionen durch ein MENUE realisiert. Dieses Menü bietet: • leichte Handhabung der Konfiguration (Schnittstelle usw.) • schnelle Parameteränderung während der Anwendung • eine Sicherungsfunktion, um Änderungen dauerhaft abspeichern zu können (bis sie dann erneut gezielt geändert werden).
Seite 52
MENUE TEXT Eine Änderung der Werte ist durch Betätigung der oder Tasten möglich. Es erscheint folgende Anzeige: Nun sind wir in einer Unterfunktion. Eine Bewegung in beide Richtungen ist durch die Tasten oder möglich. ...
3.5 MENÜ-sichern Sicherung der ausgewählten Werte Soll die Auswahl permanent sein, d.h. nach Aus- und Einschalten des Druckers erhalten bleiben, so wird dies mit der Funktion MENUE SICHERN erreicht. Die folgenden Schritte sind dafür notwendig: Taste Anzeige STOP 4 ELQ MAKRO AUSWAHL ...
Seite 54
3.6 Menüstruktur PP 407 / PP 408 Start im „OFF Line Modus“ drücken sie die Taste: DATA ROMAN SAN SERIF MAKRO 1 Standard COURIER MAKRO 2 WI.DRAFT 60DPI PRESTIGE MAKRO 3 WI.NLQ 90 DPI SCRIPT MAKRO 4 WI.LQ 180 DPI...
4. Konfiguration des Druckers 4.1 Was versteht man unter „Konfiguration“ In diesem Kapitel wird beschrieben, wie der Drucker über das Bedienfeld und die Menü-Einstellungen so eingestellt oder konfiguriert werden kann, dass der Drucker und der Computer problemlos miteinander kommunizieren können. Damit die beiden Geräte miteinander kommunizieren können, müssen das Betriebssystem des Computers und der Drucker über die gleichen Kommunika- tions-Einstellungen oder -Funktionen verfügen.
4.2 Erklärung des MENÜ-Ausdrucks“ MENUE AUSDRUCK PM 00-013665-0 VERSION 8017556 SCHNITTSTELLE EINSTELLUNGEN PUFFERGROESSE 8 KBYTE AGC POSITION ZEICHENLAENGE 8 BIT KOPFABSTAND SCHNITTST.TYP ALLE AKTIV PAPER-IN JUST. BAUD RATE 9600 BIT/S ABR.POS. UNTEN 0 1/60 PARITAET GERADE UNI-DIREKT.BEF PROTOKOLL TRAKT. FF-MODE FF IGNORIEREN HUPE NEIN...
Seite 57
ist, wird es durch einen Stern (*) gekennzeichnet. EINSTELLUNGEN- hier stehen Folgende Standardeinstellungen : • AGC POSITION 24 -> zeigt die Posuition an, auf der in der Zeile die Papierdicke gemessen wird. • KOPFABSTAND 0 -> Korrekturwert für den Kopfabstand •...
Seite 58
4.4.3 Schriftart Anwählbar über MENUE / MAKRO AUSWAHL AENDERN MAKRO MAKRO AUSWAHL SCHRIFTART AUSWAHL PARMETER/WERT DEFAULT DATA Draft ROMAN LQ / NLQ SANS SERIF LQ / NLQ COURIER LQ / NLQ SCHRIFTART PRESTIGE LQ / NLQ SCRIPT LQ / NLQ OCR B OCR A ORATOR-C...
Seite 60
4.4.9 Justieren der erste Druckposition Anwählbar über MENUE/ MAKRO AUSWAHL AENDERN MAKRO MAKRO AUSWAHL DRUCKPOS. JUST AUSWAHL PARMETER/WERT DEFAULT TRAKT. U. V. 0.0 TRAKT.U. V-POS V 0.0 -15.0 bis 240 in Schritten von 1/60 Zoll TRAKT. O. V.
Seite 61
4.4.13 Justieren der letzten Zeile (Unterer Rand) Anwählbar über MENUE/ MAKRO AUSWAHL AENDERN MAKRO MAKRO AUSWAHL LETZTE ZEILE AUSWAHL PARMETER/WERT DEFAULT 1. VON UNTEN LETZTE ZEILE (Bereich: 1 bis 8 Zeilen Zoll) 4.4.14 Perforationssprung Anwählbar über MENUE/ MAKRO AUSWAHL AENDERN MAKRO MAKRO AUSWAHL PERF. SPRUNG AUSWAHL PARMETER/WERT DEFAULT...
Seite 62
4.4.17 Emulation Anwählbar über MENUE/ MAKRO AUSWAHL AENDERN MAKRO MAKRO AUSWAHL EMULATION AUSWAHL PARMETER/WERT DEFAULT EPSON LQ Abhängig vom IBM PROPR. EMULATION gewählten Makro IBM PROPR. AGM 4.4.18 Zeichensatz Anwählbar über MENUE/ MAKRO AUSWAHL AENDERN MAKRO MAKRO AUSWAHL ZEICHENSATZ AUSWAHL CODEPAGES/LANDESSPRACHE DEFAULT...
Seite 65
4.5 Kurzbeschreibung der Menüpunkte Installation Die folgenden Tabellen zeigen die Menü- und Untermenüpunkte sowie die zugehörigen Parameter mit den möglichen Einstellungen. Ein Stern (*) gibt die Standardeinstellung (Fabrikeinstellung) an. 4.5.1 Schnittstellen Type MENÜ MENUE/ MAKRO AUSWAHL INSTALLATION SCHNITTSTELLE SCHNITTST. TYP AUSWAHL PARMETER/WERT DEFAULT...
Seite 68
4.5.12 Rücksetzen auf Fabrikeinstellungen Anwählbar über MENUE/ MAKRO AUSWAH INSTALLATION SCHNITTSTELLE FABRIKEINST. AUSWAHL PARMETER/WERT AUSFÜHREN Setzt den Drucker auf die Fabrikeinstellung FABRIKEINST. aktivieren / zurück. (Default) 4.5.13 Menüzugriff sperren (Menüsperre) Anwählbar über MENUE/ MAKRO AUSWAH INSTALLATION SCHNITTSTELLE MENUEZUGRIFF AUSWAHL PARMETER/WERT DEFAULT...
Seite 69
4.5.15 HEX DUMP Anwählbar über MENUE / MAKRO AUSWAHL INSTALLATION SCHNITTSTELLE HEX DUMP AUSWAHL FUNKTION Bei dieser Einstellung wird die Druckdatei als Kontrollzeichen (HEC-Code) HEX DUMP ausgedruckt. Dient zur Datenstromanalyse. 4.5.16 FIRMWARE Version Anwählbar über MENUE / MAKRO AUSWAHL INSTALLATION SCHNITTSTELLE HEX DUMP AUSWAHL FUNKTION Bei dieser Einstellung wird die Druckdatei als Kontrollzeichen (HEC-Code)
Seite 70
4.6 Beschreibung der einzelnen Menüpunkte Hauptfunktion Die folgenden Hauptfunktionen sind verfügbar: • DRUCKER TEST Vier Ausdrucke und der HEX-DUMP sind verfügbar. • AENDERN MAKRO Hinter diesem Menüpunkt stehen alle Funktionen und Parameter zur Einstellung der Makros. Detaillierte Informationen gibt es in Kapitel 4.2. •...
Seite 71
4.6.2 Ändern Makro Hinweis Die Parameter lassen sich über das Bedienfeld oder über eine entsprechende „Control Code-Sequenz“ durch die Applikation einstellen. Die Einstellungen über die „Control Code-Sequenz“ erscheinen in der Spalte AKTUELLE EINSTELLUNGEN. MAKRO AUSWAHL • Zur Selektion und Aktivierung eines der vier definierten Makros. Damit lässt sich der Drucker schnell und sicher auf die Besonderheiten einer Applikation einstellen.
Seite 72
DRUCKPOS.JUST. (vertikale / horizontale Positionierung) • Durch diese Funktion wird die vertikale und / oder horizontale Positionierungim aktuellen Makro für die verfügbaren Papierwege Endlospapier [unten / oben], Manuell oder Kassette [1 - 3]) verändert, um Unterschiede bei der Papiergröße und bei vorgedruckten Vorlagen auszugleichen.
Seite 73
DRUCKQUAL. (Druckqualität) FONT QUAL. Es können vier verschiedene Druckqualitätsstufen gewählt werden: • Schnellschrift (mit Font „Data“) (High Speed drft mode) • Normalschrift (mit Font „Data“) (Draft mode) • Korrespondenzfähiges Schriftbild (es erscheint NLQ neben dem Fontnamen) • Schönschrift (es erscheint LQ neben dem Fontnamen). GRAFIK QUAL.
Seite 74
ZEICHENABSTAND (Pitch) Bezeichnet die Anzahl der gedruckten Zeichen pro Zoll. Bei allen vorhandenen Fonts können alle Schriftteilungen eingesetzt werden. In einigen Fällen kann dies mit dem Stil der Fonts in Konflikt kommen. Folgende Pitches stehen pro Schriftart zur Verfügung: • 10 ZCH/ZOLL •...
Seite 75
ZEICHENSATZ Der selektierte Zeichensatz muß in der nächsten Stufe durch die entsprechende Ländervariante spezifiziert werden. Appendix B enthält detaillierte Druckbeispiele und Appendix C die Zeichensatztabellen. Der voreingestellte Zeichensatz kann sich bei Einstellung eines anderen Makros ändern. Folgende Voreinstellungen sind er Fabrikeinstellung in den Makros vorgenommen: •...
Seite 76
ZEILENMODE Falls LF = LF + CR eingestellt ist, wird für jeden von der Schnittstelle empfangenen Zeilenvorschub (LF) auch ein Wagenrücklauf (CR) durch geführt. Falls CR = LF + CR eingestellt ist, wird für jeden von der Schnittstelle empfangenen Wagenrücklauf (CR) auch ein Zeilenvorschub (LF) durch- geführt.
Seite 77
TRENNEN / Schneiden Bei diesem Modus sind drei Einstellungen für Abreißen, möglich: Abreißen Schneiden (PP 408) • NEIN / SCNEIDEN 10 S.FF • ABREISSEN 10 S.FF • ABREISSEN 10 S. / SCNEIDEN 10 S. • ABREISSEN 1 S. FF / SCNEIDEN 1 S.FF •...
Seite 78
4.6.3 INSTALLATION SCHNITTSTELLE SCHNITTSTELLEN TYP (SCHNITTST. TYP) Folgende Typen sind verfügbar: • Parallel / RS232 • Parallel / RS422 • Parallel • USB • Ethernet (nur in entsprechenden Schnittstellen Modul(Option)) Bei den Einstellungen Parall. / RS232 und Parall. /RS422 sind nach dem Einschalten des Druckers beide Schnittstellen, die serielle und die parallele, für den Datentransfer bereit.
Seite 79
AGC POSITION � � � AGC ( utomatic ontrol, automatische Abstandskontrolle) ist eine wichtige Funktion des Druckers bezüglich der Papierverarbeitung, die die Verwendung unterschiedlicher Papierdicken bei stets gleichbleibender Druckqualität ermöglicht. Die Einstellung des Druckspaltes erfolgt automatisch, wenn Papier wie folgt zugeführt wird: •...
Seite 80
Schneidekanten Einstellung SCHNEID V-POS SCHNEID V-POS (nur PP 408) (vertikale Justage für die Schneideposition) Eine vertikale Feinjustierung des Formulars zur Schneideposition ist über das Bedienfeld möglich. Die Parameter für den unteren und oberen Traktor können im Bereich von - 8/60 „ bis + 8/60 „ verändert werden.
5. Wartung und Pflege Empfohlene Materialien Für Wartungsarbeiten empfehlen wir folgende Materialien und Reinigungsmittel: • Flusenfreies Tuch • Staubsauger Hinweis: Der Seitenzähler (PGCNT) im Druckertest HW-AUSBAU gibt die ak- tuelle Anzahl der gedruckten Seiten an. (Siehe Beispiel auf der nächsten Seite.) 5.1 Vorbeugende Maßnahmen Die vorbeugende Wartung kann vom Benutzer durchgeführt werden und sollte in Abständen von 6 Monaten, spätestens aber nach 50.000 Ausdrucken erfolgen.
5.2 Reinigungsvorgang • Drucke ausschalten, die obere Abdeckung abnehmen • Farbband entnehmen • Alle zugänglichen Bereiche gründlich bürsten und absaugen, um Papierfetzen und Staub zu entfernen • Die Schreibwalzenoberfläche, Papierandruckrollen und Transportrollen mit dem Schreibwalzenreiniger säubern • Die Abdeckungen und den Bedienfeldbereich mit einem feuchten, flusen- freien Tuch reinigen.
Druckkopf einbauen Der neue Druckkopf (DK) wird in die Halterung geschoben. Darauf achten, dass der Drucker ausgeschaltet ist. Beim Einbau des Druckkopfes sollte der Schlitten an dem Ausschnitt in der Papierführungsplatte ausgerichtet sein (gleiche Position wie beim Ausbau). 1. Den Druckkopf (1) in Einbaulage halten und ihn gegen seinen Anschlag in Richtung Schreibwalze drücken.
Seite 85
1. Das Druckkopfkabel (7) wieder aufstecken die Haltenasen (8) müssen einrasten. 2. Den Schneider (9) anschwenken und einrasten lassen (nur beim Hochleistung-Endlosdrucker mit Schneider) 3. Die obere Abdeckung einsetzen und schließen. 4. Farbband einsetzen 5. Den Drucker einschalten. 6. Bei eingelegtem Farbband ohne Papier die Menü-Funktion „AGC JUSTIEREN“ starten. Kapitel 5 -4...
5.3.2 Schreibwalze wechseln Ein Wechsel der Schreibwalze kann nach ca. 800.000 Seiten erforderlich werden (vergl. Seitenzähler “PGCNT” im Druckertest HW-AUSBAU). Ausbau der Schreibwalze 1. Die obere Abdeckung öffnen und nach oben abnehmen. 2. Die Farbbandkassette herausnehmen. 3. Den Drucker ausschalten. 4.
Seite 87
Einbau der Schreibwalze Darauf achten, dass der Drucker ausgeschaltet ist. 1. Die Schreibwalze (1) an ihrem ursprünglichen Platz positionieren. 2. Den Druckkopf (3) von rechts in die Mitte ziehen. 3. Das mit einem Zahnrad versehene Ende der Schreibwalze in die rechte Halterung einsetzen. 4. Darauf achten, dass der grüne Feststeller (2) nach oben steht, anschließend die Schreibwalze links in ihre Halterung drücken.
6. Fehlersuche und Diagnose Aufteilung dieses Kapitels Suchen Sie zuerst die Kategorie heraus, in die sich das bei Ihrem Drucker vorliegende Problem einordnen läßt. Die Kategorien sind: Probleme bezüglich der Stromversorgung Fehlermeldungen Kein Ausdruck Probleme bei der Bedienung Probleme beim Drucken Probleme mit dem Farbband oder dem Schlitten Fehlerdiagramme Wenn der Ausdruck sehr schwach ist (kaum zu lesen ist), sehen Sie in Ab- schnitt „Probleme beim...
Seite 89
6.2 Fehlermeldungen 6.2.1 Selbsttestfehler Nach dem Einschalten des Druckers wird automatisch ein Selbsttest durchlaufen. Im Fehlerfalle erscheint eine der folgenden Meldungen auf der Anzeige: AUSWAHL Bedeutung Ursache • Netzkabel angeschlossen? Keine Information • Kontrolleinheit (CUDEV) NETZ-EIN LED Kein Strom oder ..defekt leuchtet nicht!.
Seite 90
6.2.2 Störungen während des Druckens Während des normalen Betriebs können folgende Fehlermeldungen auftreten: Anzeige Das bedeutet ... Ursache / Aktion drücken um STOP Der Drucker befindet sich im STOP Modus fortzusetzen Obere Abdeckung ist geöffnet und der Abdeckung schließen und DECKEL OFFEN Drucker befindet sich im BEREIT oder AKTIV drücken um fortzusetzen...
Seite 91
6.2.3 Technische Störungen Anzeige Das bedeutet ... Ursache / Aktion • Abstand Druckkopf und Druck- walze fehlerhaft Die AGC JUSTIEREN • Druckkopf lose AGC FEHLER • Druckwalze fehlerhaft Prozedur ist fehlerhaft eingebaut • Farbband nicht eingelegt • Blockierter Horizontalantrieb • Papierstau •...
6.2.4 Kein Ausdruck Testausdruck startet nicht. • Kontrollieren, ob die Rückwand geschlossen wurde. • Prüfen, ob Papier in den Drucker eingelegt ist. 6.2.5 Druckvorgang startet nicht • Kontrollieren, ob die Meldung BEREIT oder AKTIV angezeigt wird. Wenn eine andere Meldung angezeigt wird, in der obigen Fehlertabelle nachsehen.
Seite 93
Papier parken und Formularanfang neu einstellen Das Papier an der Perforationskante abreißen. Die Taste drücken. Die Taste drücken, bis sich das Papier in der Parkposition befindet. Die Taste drücken. Der Druckvorgang beginnt am Anfang der nächsten Formularseite. Druckkopfschlitten bewegt sich nicht reibungslos/bewegt sich überhaupt nicht. •...
Seite 94
Teil des gedruckten Textes fehlt (Datenverlust). Wenn die serielle Kommunikation benutzt wird, die Übertragungsparameter für die Kommunikation mit dem Host-Rechner im Setup überprüfen. Die Einstellung für die Steuerung des Datenflusses am Host-Computer kontrollieren. Falls das Druckbild oder der Zeichensatz fehlerhaft ist, kann man durch folgende Aktionen den Fehler lokalisieren und in vielen Fällen beseitigen.
6.3 Verfahrensdiagramme zur Fehlerbeseitigung 6.3.1 Papierstau TRF Hinweis: Den Drucker im Falle eins Papierstaues nicht ausschalten, um einen Datenverlust zu vermeiden. Bei den nachfolgenden Beschreibungen geht man davon aus, dass der Drucker von der Seite der Papierzuführung bedient wird! • Die obere Abdeckung anheben und abnehmen. •...
Seite 96
Auf dem Papierleitblech (über der Druckwalze) befindet sich die sogenannte „D-Welle“ (die Welle ist oben abgeflacht und hat im Querschnitt das Aussehen eines großen „D“s). Am rechten Ende der D-Welle befindet sich ein grüner Hebel. Schwenkt man diesen in Richtung zum Schneider, heben die Andruckrollen leicht ab und gestautes Papier kann leicht entfernt werden.
Seite 97
6.3.2 Papierstau Hinweis: Den Drucker im Falle eins Papierstaues nicht ausschalten, um einen Datenverlust zu vermeiden. KAPITEL 6 -10...
Seite 98
6.3.3 Kein Ausdruck Drucker einschalten Nein Nein Nein Nein KAPITEL 6 -11...
Seite 99
6.3.4 Schlechtes Druckbild *) siehe Menüstruktur und Anhang A Konfigurieren des Druckers. Nein Nein Nein Nein Neues Farbband einlegen Nein Nein Nein KAPITEL 6 -12...
7. Technische Daten Endlosdrucker Multifunktionsdrucker Drucktechnologie SIDM Seriell Impact Dot Matrix Technologie Papierweg Flachbett Technologie 24-Nadeln, Nadeldurchmesser 0,25 mm, Lebensdauer über 400 Millionen Druckkopf Zeichen, das entspricht ca. 350.000 Seiten (DIN-Normbrief). Data, Roman, San Serif, Courier, Prestige, Script, OCR B, OCR A, Orator-C, Orator, DATA LARGE;...
Seite 101
Endlosdrucker Multifunktionsdrucker Code Pages EE: 437 GK, 851 GK, 928 GK, 855 CYRI, 852, 866, 869, Kamenicky, ISO Latin 2, Mazovia, 437 HUN, 852 SEE, 866 LAT, WIN LAT 2. Code Pages EE2: 771, 773, 774, 775, Baltic RIM, 1125, Ukraine (866 U), Zeichensätze 1251 Win Cyrillic.
Seite 102
Endlosdrucker Multifunktionsdrucker Abmessungen • Breite 635 mm 635 mm • Tiefe 390 mm 390 mm • Höhe 273 mm 273 mm Gewicht 20,7 kg 23 kg (ohne ASF Kassetten) Nennspannung 100 - 120 / 200 - 240 V Wechselstrom bei Nennfrequenz = 50 - 60 Hz Leistungsaufnahme • Betrieb 200 W...
Seite 103
Endlosdrucker Multifunktionsdrucker • Flachbettbauweise • bis zu fünf Papierzu- führungen (bei Einsatz der 3-fachen Option der ASF- • Flachbettbauweise Kassetten) • Integrierter Traktorvorschub • drei Papierausgaben, mit Parkstellung und • Integrierter Traktorvorschub mit Abreißposition Parkstellung und Abreißposition Papierverarbei-tung • manuelle Zufuhr von vorne • manuelle Zufuhr von vorne (max A4) als Option • Ablage mit Vorderseite nach unten...
Seite 104
Appendix A System Interface Description (nur in englischer Sprache) • Serial interface with RS-232C or RS-422 support • Parallel Centronics interface. • USB The interfaces can be operated in different modes: parallel interface active parallel interface active in shared mode with serial RS-232C / USB /ETH parallel interface active in shared mode with serial RS-422 The following chapter gives an overview about interface characteristics, control signals, protocols, and cabling.
Seite 105
A 1 Serial Interface RS-232C / RS-422 A 1.1 Interface Characteristics Signal Description RS-232C Pin No. Direction Protective Ground Transmit Data (from printer to host) OUTPUT RXD Receive Data (from host to printer) INPUT Request to Send (printer is requesting data transfer from OUTPUT host) INPUT...
Seite 106
A1.2 Serial Interface with RS-232C Transmission Protocols: • DTR - Ready/Busy (only RS-232C) • XON/XOFF • XON/XOFF + DTR (only RS-232C) Transmission Protocols and Connection Diagrams DTR - Ready/Busy (Supported RS-232C Protocols) - Full Duplex Local Connection This protocol uses the following signal lines: Protective Ground (PG) Transmit Data (TXD) Receive Data (RXD)
Seite 107
Additional Information After Power-ON DTR is activated and the printer is ready to receive data. DTR is deactivated when the interface buffer has only space left for 256 more characters. Further incoming data will be stored until the interface buffer is full. All data sent in addition will get lost. DTR is activated again if there is a free interface buffer space of 512 characters.
Seite 108
Additional Information After Power-ON DTR and RTS are activated and the printer is ready to receive data. XOFF is sent, when the interface buffer has only space left for 256 more characters. XOFF is sent again, at a level of 128 characters buffer space. Further incoming data will be stored until the interface buffer is full.
Seite 109
A 2 Parallel Centronics® Interface A 1.1 Interface Characteristics - Connector Pin Assignment / Signal Definition Return line Signal Description Pin No. Direction Pin No. Control Signal from the Host. Printer reads data Input STROBE **) line (Data 1 to Data 8) when going low. Data lines transfer the characters from the host to Data 1 - 8 2 - 9...
Seite 110
IEEE Std 1284 Nibble mode including Device ID are supported. The maximum throughput for data transfer is 42,000 characters per second. Transmission Protocol After Power-ON the PE (Paper Empty) signal is set to low level and the SELECT and the FAULT are set to high level.
Seite 111
Shared Mode In shared operation the interface buffer capacity is reduced by 256 bytes. • After Power-ON both the serial and the parallel interfaces are available for data transfer. • If a byte is first recognized by the serial interface the parallel interface is imme- diately disabled by the BUSY signal.
Seite 112
A 4 ETHERNET INTERFACES There are 2 Ethernet Interface available: • 8707-241-90102 PM SER/USB/ETH PP40x Ethernet Interface Multiprotokoll with USB and Serial Connection • 8707-241-90119 PM SER/PAR/USB/ETH PP40x (PNS) Ethernet Interface TCP/LPR only with USB, Parallel and Serial Connection 8707-241-90102 PM SER/USB/ETH PP40x •...
Seite 114
Appendix B Resident Fonts (nur in englischer Sprache) The Printer with the Personality Module (PM SER/PAR) provides the following resident fonts: Appendix B-1...
Seite 122
Code Table ISO 8859-9 ° À Ǧ à ğ ¡ ± Á Ñ á ñ ¢ ² Â Ò â ò £ ³ Ã Ó ã ó ¤ Ä Ô ä ô ¥ µ Å Õ å õ & ¦ ¶...
Seite 123
C 2. IBM Code Pages Code Table IBM All Character Set ° À Ǧ à ğ ¡ ± Á Ñ á ñ ¢ ² Â Ò â ò £ ³ Ã Ó ã ó ¤ Ä Ô ä ô ¥ µ...
Seite 124
Code Table IBM SET 1 National Version = USA 0 NUL ░ ╨ p NUL á └ α ≡ ▒ ┴ ╤ í β ± ▓ ┬ ╥ ʺ DC2 ó Γ ≥ ├ ╙ DC3 ú │ π ≤ ┤...
Seite 125
Code Table IBM SET 1 National Versions Character Code (Hex) 1: USA 2: FRANCE à ̊ ç § é ù è ¨ 3: GERMANY § Ä Ö Ü ä ö ü ß 4: U.K. £ 5: DENMARK Æ Ø Å æ...
Seite 126
Code Table IBM SET 2 National Version = USA 0 NUL ░ ╨ Ç É á └ α ≡ ▒ ┴ ╤ ü æ í β ± ▓ ┬ ╥ ʺ é Æ ó Γ ≥ ♥ DC3 ├ ╙ â...
Seite 127
Code Table IBM SET 2 National Versions Character Code (Hex) 5C 5D 7C 7D 9B 9D 1: USA ¢ ¥ 2: FRANCE à ̊ ç § é ù è ¨ ¢ ¥ 3: GERMANY § Ä Ö Ü ä ö ü...
Seite 128
C.3 Code Table IBM Code Page Code Page Countries Code Page 437 • USA Code Page 850 • Germany, • UK, • Denmark, • Sweden, • Italy, • Spain, • Japan, • Latin Am., • Turkey Code Page 858 • Germany, •...
Seite 129
IBM Code Page 437 ∅ Ç É á ░ └ ╨ α ≡ ▸ ☺ ü æ í ▒ ┴ ╤ β ± ◂ ☻ ↕ ʺ é Æ ó ▓ ┬ ╥ Γ ≥ ♥ ‼ â ô ú │...
Seite 130
IBM Code Page 850 ∅ Ç É á ░ └ ð Ó ▸ ☺ ü æ í ▒ ┴ Ð β ± ◂ ☻ ↕ ʺ é Æ ó ▓ ┬ Ê Ô ♥ ‼ â ô ú │ ├ Ë...
Seite 131
IBM Code Page 858 € sign implemented on HEX ∅ Ç É á ░ └ ð Ó ▸ ☺ ü æ í ▒ ┴ Ð β ± ◂ ☻ ↕ ʺ é Æ ó ▓ ┬ Ê Ô ♥ ‼ â...
Seite 132
IBM Code Page 860 ∅ Ç É á ░ └ ╨ α ≡ ▸ ☺ ü À í ▒ ┴ ╤ β ± ◂ ☻ ↕ ʺ é È ó ▓ ┬ ╥ Γ ≥ ♥ ‼ â ô ú │...
Seite 133
IBM Code Page 863 ∅ Ç É ░ └ ╨ α ≡ ▸ ☺ ü È ▒ ┴ ╤ β ± ◂ ☻ ↕ ʺ é Ê ó ▓ ┬ ╥ Γ ≥ ♥ ‼ â ô ú │ ├ ╙...
Seite 134
IBM Code Page 865 ∅ Ç É á ░ └ ╨ α ≡ ▸ ☺ ü æ í ▒ ┴ ╤ β ± ◂ ☻ ↕ ʺ é Æ ó ▓ ┬ ╥ Γ ≥ ♥ ‼ â ô ú │...
Seite 135
IBM Code Page 857 á ░ └ Ó í ▒ ┴ ß ± " ò ▓ ┬ Ê Ô ú │ ├ Ë Ò ¾ ñ ┤ È õ ¶ Ñ Á ┼ € Õ § & Ğ Â ã Í...
Seite 136
C 4. EPSON Extended Graphics Character Table EPSON Character Table Ç É á ░ └ ╨ α ≡ ü æ í ▒ ┴ ╤ β ± ʺ é Æ ó ▓ ┬ ╥ Γ ≥ â ô ú │ ├ ╙...
Seite 137
NV EPSON Character Table 5C 5D 7C 7D 1: USA à ̊ ç § é ù è ¨ 2: FRANCE § Ä Ö Ü ä ö ü ß 3: GERMANY £ 4: U.K. Æ Ø Å æ ø å 5: DENMARK ¤...
Seite 138
EPSON Italic Character Table ʺ ʺ & & ̓ ̓ ´ < ´ < > > Appendix C-20...
Seite 139
NV EPSON Italic Character Table (part 1) 5C 5D 7C 7D 1: USA à ̊ ç § é ù è ¨ 2: FRANCE § Ä Ö Ü ä ö ü ß 3: GERMANY £ 4: U.K. Æ Ø Å æ ø...
Seite 140
NV EPSON Italic Character Table (part 2) A3 A4 C0 DB DC DD DE 1: USA à ̊ ç § é ù è ¨ 2: FRANCE § Ä Ö Ü ä ö ü ß 3: GERMANY £ 4: U.K. Æ Ø...
Seite 148
CODEPAGE 852 Ç É á ░ └ ð Ó ü Ĺ í ▒ ┴ Ð ß ̋ ʺ é Ľ ó ▓ ┬ Ď ô ̨ â ô ú │ ├ Ë Ń ̌ ä ö Ą ┤ ─ ď ń...
Seite 149
KAMENICKY Č É á ░ └ ╨ α ≡ ü ž í ▒ ┴ ╤ β ± ʺ é Ž ó ▓ ┬ ╥ Γ ≥ ď ô ú │ ├ ╙ ∏ ≤ ä ö ň ┤ ─ ╘ ∑...
Seite 150
ISO LATIN 2 ̊ Ŕ Ð ŕ ð Ą ą Á Ń á ń ʺ ̆ ˛ Â Ň â ň Ł ł Ă Ó ă ó ¤ Ä Ô ä ô Ľ ľ Ĺ Ő ľ ő & Ś ś...
Seite 151
MAZOVIA Ç Ę ░ └ ╨ α ≡ Ź ü ę Ż ▒ ┴ ╤ β ± ʺ é ł ó ▓ ┬ ╥ Γ ≥ â ô Ó │ ├ ╙ π ≤ ä ö ń ┤ ─ ╘ ∑...
Seite 152
CODEPAGE 437 HUN Ç É ░ └ ╨ α ≡ á ü æ í ▒ ┴ ╤ β ± ʺ é Æ ó ▓ ┬ ╥ Γ ≥ â ő ú │ ├ ╙ π ≤ ä ö ñ ┤ ─...
Seite 153
CODEPAGE 852 SEE Ž ž Ç É á ░ └ ð Ó ü Ľ í ▒ ┴ Ð ß ̋ ʺ é ľ ó ▓ ┬ Ď Ô ̨ â ô ú │ ├ Ë Ń ̌ ä ö Ą ┤...
Seite 154
CODEPAGE 866 LAT ∅ ‛ А а ░ └ Š р Ē ▸ ☺ Б б ▒ ┴ ╤ с ē ◂ ☻ ↕ " В в ▓ ┬ č т Ģ ⌈ ♥ ‼ г │ ├ Č у ķ...
Seite 155
WIN LAT 2 ∅ € ̊ Ŕ Ð ŕ ð ▸ ☺ ̆ ± Á Ń á ń ◂ ☻ ↕ ʺ ́ ̆ ˛ Â Ň â ň ♥ ‼ ‟ Ł ł Ă Ó ă ó ♦ ¶ „...
Seite 156
C.6 Code Pages for the Eastern European Countries (EE2) CODEPAGE 771 ∅ А а ░ └ ╨ р Ę ▸ ☺ Б б ▒ ┴ ╤ с ę ◂ ☻ ↕ " В в ▓ ┬ ╥ т Ė ⌈ ♥...
Seite 157
CODEPAGE 773 ∅ Ċ É Ā ░ └ ̊ Ó Ę ▸ ☺ ü æ Ī ▒ ┴ ╤ ß ę ◂ ☻ ↕ " é Æ Ó ▓ ┬ ̇ Ö Ė ♥ ‼ ā ō Ż │ ├ Ń...
Seite 158
CODEPAGE 774 ∅ Ç É á ░ └ ą α ≡ ▸ ☺ ü æ í ▒ ┴ č β ± ◂ ☻ ↕ " é Æ ó ▓ ┬ ę Γ ≥ ♥ ‼ â ô ú │ ├ ė...
Seite 159
CODEPAGE 775 ∅ Ċ É Ā ░ └ ą Ó ▸ ☺ ü æ Ī ▒ ┴ č β ± ◂ ☻ ↕ " é Æ ó ▓ ┬ ę Ō “ ♥ ‼ ā ō Ż │ ├ ė Ń...
Seite 160
CODEPAGE BALTIC RIM ∅ ̊ Ą Š ą š ▸ ☺ ˎ ± Į Ń į ń ◂ ” ☻ ↕ " ˊ ¢ ² Ā Ņ ā ņ ♥ ‼ £ ³ Ć Ó ć ó ‟ ♦ ¶ „...
Seite 161
CODEPAGE 1251 ° А Р а р ў ± Б С б с ʺ ӯ І В Т в т Ј і Г У г у ¤ г Д Ф д ф Г µ Е Х е х & ¦ ¶...
Seite 162
CODEPAGE 1125 / 866 Ukraine ́ а ░ └ ╨ р Ё б ▒ ┴ ╤ с ё ʺ в ▓ ┬ ╥ т Г г │ ├ ╙ у г д ┤ ─ ╘ ф Є е ╡ ┼ ╒...
Seite 163
CODEPAGE 1250 € º Ŕ Đ ŕ đ ˎ ˇ ± Á Ń á ń ʺ ˊ ˘ ¸ Â Ň â ň Ł ł Ă Ó ă ó “ „ ˮ ¤ ´ Ä Ô ä ô … • Ą...
Seite 164
CODEPAGE 1252 € º À Đ à đ ῾ ꜟ ± Á Ñ á ñ ʺ ᾿ ¢ ² Â Ò â ò £ ³ Ă Ó ă ó “ „ ˮ ¤ ´ Ä Ô ä ô … • ¥...
Seite 165
Appendix D IBM ProPrinter Quick Reference (TM) his appendix contains basic information on the IBM ProPrinter XL 24 Emulation commands supported in the Printer: IBM and Proprinter is a registered trademark of International Business Machines Corporation. Characters used in control functions appear in monospaced type. Table 1 explains some of the conventions used.
Seite 166
Table 2: Control Codes Column/Row Mnemonic Function Null Backspace Horizontal Tab Line Feed Vertical Tab Form Feed Carriage Return Double Width Printing By Line Condensed Printing (17.1 cpi) Select Printer Select Pica (10 cpi) Buffer Data Flow Control Cancel Double Width Printing By Line Cancel Buffer Initiate Escape Sequence Space...
Seite 167
Table 3: Vertical Form Handling Vertical Form Handling The printer is always equipped with two continuous form tractors. The last sheet of a continuous form stack can be printed on up to the end of the form. The capabillity of the printer to feed paper from different sources is optimally supplemented by the option that automatically adjust the distance between the print head and the print ba Escape Sequence Mnemonic Function...
Seite 168
Escape Sequence Mnemonic Function ESC ] > s Insert Form ESC [ > P1 ; P2 ; P3; P4 s Select Paper Source and Insert Form (>), SPSIF Select Paper Source,Print Gap, Paper Exit. (Native Command) Select Paper Source: P1 = 6 Upper Tractor ESC [ >...
Seite 169
Table 4: Horizontal Form Handling and Printing Modes Escape Sequence Mnemonic Function ESC : Select Elite (12 cpi) Cancel / Select Underline ESC - P1 P1 = 0/0 cancel Underline Printing P1 = 0/1 set Underline Printing Cancel / Select Overline Printing ESC _ P1 P1 = 0/0 cancel Overline Printing P1 = 0/1 set Overline Printing...
Seite 171
Escape Sequence Mnemonic Function Select Print Quality LQ / NLQ P1 = 0 : LQ P1 = 1 : NLQ; this is only valid if the NLQ type style is available. ESC [ P1 SP r P1 = 2 : Draft P1 = 3 : HSD (High Speed Draft) (Native Command) Note: The LQ / NLQ selection becomes...
Seite 172
Table 5: Character Set Selection Escape Sequence Mnemonic Function ESC 6 Select Character Set 2 ESC 7 Select Character Set 1 Print from All Character Set ESC \ P1 P2 Number of codes = (P1 + P2 * 256) (Pn = 0/0...F/F) Print Single Character from All Character ESC ^ P1 P1 = Number of Char.
Seite 173
Escape Sequence Mnemonic Function Double Density Graphics Mode *) ESC L P1 P2 v1 . . . vn (P1 + P2 * 256) = number of data (Pn = 0/0...F/F) Double Speed & Density Graphics Mode *) ESC Y P1 P2 v1 . . . vn (P1 + P2 * 256) = number of data (Pn = 0/0...F/F) Quadruple Density Graphics Mode *)
Seite 174
Table 7: Further Control Sequences, supported by IBM Emulation Mode (Native Commands) Escape Sequence Alternative Function Control String Introducer (CSI) for” ESC [ ESC [ HEX 1B 5B Control String Introducer (ESC) for “ESC“ HEX 1B Select Various Graphics Modes P2 + P3 * 256 = number of columns ESC * P1 P2 P3 v1 .
Seite 175
Escape Sequence Alternative Function Set National Version and Code Table P1 = 1 - 15 national version depending on selected character set (see Appendix C Char. Set Tables) P2 = 3 digit code of the code table (see command SCT) P1 for national version IBM SET 2: P1 = 1 : U.S.A...
Seite 176
Escape Sequence Alternative Function P1 for CODE PAGE EE: (continou) P1 = 8 : KAMENICKY P1 = 9 : ISO LATIN 2 P1 = 1 0 : MAZOVIA P1 = 1 1 : CP 437 HUN P1 = 1 2 : CP 852 SEE P1 = 1 3 : CP 866 LAT ESC [ESC [ P1 ;...
Seite 178
Escape Sequence Alternative Function Set Graphic Rendition P1 = 0 : default - no rendition or rendition reset P1 = 1 : bold P1 = 3 : italics P1 = 4 : underline P1 = 9 : crossed out or strike through printing ESC [ P1 m P1 = 20 : enlarged double width printing...
Seite 179
Hex Code Format Page Null Backspace Horizontal Tab Line Feed Vertical Tab Form Feed Carriage Return Select Double Width (one line) Select Condensed Mode (17,1 cpi) Select Printer Select Pica (10 cpi) Buffer Data Flow Control Cancel Double Width Cancel Buffer Escape Space Delete...
Seite 180
Hex Code Format Page 1B 33 P1 Set Line Space to P1/216" (P1/180") 1B 35 01 / 1B 35 00 Carriage Return Function 1B 41 P1 Set Line Space to P1/72" (P1/60") 1B 43 P1 Set Form Length in Lines 1B 49 P1 Select Character Mode 1B 4A P1...
Seite 181
Hex Code Format Page 1B 5B P1 3B P2 77 Set National Version and Code Table D-12 1B 5B P1 3B P2 78 Select Font and Character Pitch 1B 5B P1 60 Set Horizontal Position Absolute D-13 1B 5B P1 61 Set Horizontal Position Relative D-13 1B 5B P1 62...
Seite 183
Appendix E EPSON LQ ® Quick Reference EPSON LQ 2550 and ESC/P Emulation EPSON® is a registered trademark and EPSON Perfection ™ and Exceed Your Vision are trademarks of Seiko Epson Corporation This appendix contains basic information on the EPSON LQ 2550, ESC/P2, and EPSON Barcodes Printer Emulation: Characters used in control functions appear in monospaced type.
Seite 184
Table 2: Control Codes Column/Row Mnemonic Function Null Backspace Horizontal Tab Line Feed Vertical Tab Form Feed Carriage Return Double Width Printing By Line Condensed Printing (17.1 cpi) Select Printer Select Pica (10 cpi) Deselct Printer Cancel Double Width Printing By Line Cancel Buffer Initiate Escape Sequence Space...
Seite 185
Vertical Form Handling The printer is always equipped with two continuous form tractors. The last sheet of a continuous form stack can be printed on up to the end of the form. The capabillity of the printer to feed paper from different sources is optimally supplemented by the option that automatically adjust the distance between the print head and the print bar.
Seite 186
Escape Sequenz Mnemonic Function Select Paper Source and Insert Form (>), ESC [ > P1 ; P2 ; P3 ; P4 s SPSIF Select Paper Source,Print Gap, Paper Exit, (Native Command) Cut Mode. Select Paper Source: P1 = 6 Upper Tractor ESC [ >...
Seite 187
Table 5: Horizontal Form Handling and Printing Modes Escape Sequenz Mnemonic Function ESC SO Select Double Width for One Line Select Condensed 10 cpi -> 17 cpi ESC SI 12 cpi -> 20 cpi 15 cpi -> 15 cpi (unchanged) proportional ->...
Seite 188
Escape Sequenz Mnemonic Function Select Line Marking P1 = 0/3 (fixed value) P2 = 0/0 (fixed value) P3 = 0/1 (fixed alue) P4 = 0/1 : underline P4 = 0/2 : strike through ESC ( - P1 P2 P3 P4 P5 P4 = 0/3 : overscore P5 = 0/0 : cancel score line selected by P4 P5 = 0/1 : single continuous line...
Seite 189
Escape Sequenz Mnemonic Function Underline Printing ESC - P1 P1 = 0/1 : set Underline Printing P1 = 0/0 : cancel Underline Printing ESC D NUL Clear Horizontal Tabs Set Horizontal Tabs ESC D P1 P2 . . . P32 NUL P1 ...
Seite 190
Escape Sequenz Mnemonic Function Select Font P1 = 0/0 : ROMAN P1 = 0/1 : SANS SERIF P1 = 0/2 : COURIER P1 = 0/3 : PRESTIGE ESC k P1 P1 = 0/4 : SCRIPT P1 = 0/5 : OCR-B P1 = 0/6 : OCR-A P1 = 0/7 : ORATOR-C P1 = 0/8 : ORATOR...
Seite 191
Escape Sequenz Mnemonic Function Select Font and Character Pitch ESC [ P1 ; P2 x (parameter P1 or P2 may be skipped, see (Native Command) following alternative command sequences) P1 Selects Font P1 = 0 or missing : Font is unchanged P1 = 1 : Data P1 = 2...
Seite 192
Escape Sequenz Mnemonic Function ESC K P2 P3 v1 . . . vn Standard Density Graphics Mode ESC L P2 P3 v1 . . . vn Double Density Graphics Mode Double Density / Double Speed Graphics ESC Y P2 P3 v1 . . . vn Mode ESC Z P2 P3 v1 .
Seite 193
Table 7: Character Set Selection Escape Sequenz Mnemonic Function ESC 6 Enlarge Print Code Area (128-159 dec.) ESC 7 Enable Upper Control Code (128-159 dec.) Select National Version P1 = 0/0 : U.S.A. P1 = 0/1 : FRANCE P1 = 0/2 : GERMANY P1 = 0/3 : U.K.
Seite 194
Escape Sequenz Function Set relative vertical print position Define relative vertical print position in units ESC ( v P1 P2 P3 P1 = 02 00 rvpp = P2 + P3 x 256 rvpp: moves the print position in defined units. Select font by pitch and point P1 = 0 : No change in pitch P1 = 1 : Selects proportional spacing...
Seite 195
Escape Sequenz Function Select character table Selects the character table to be used for printing from among the four character tables which are assigned by ESC ( t command. Pn = 0/0 or 3/0 : Character Table 0 Pn = 0/1 or 3/1 : Character Table 1 Pn = 0/2 or 3/2 : Character Table 2 ESC t P1 Re-maps downloaded Characters from the positions...
Seite 196
Table 9: EPSON Barcodes Commands Escape Sequenz Function Specify and Print barcode P1 P2 number of data bytes to follow: 6 bytes + number of BarCodeData = P1 + P2 x 256 k specifies the barcode type: k = 0/2 Interleaved 2 of 5 k = 0/5 Code 39 k = 06 Code 128 m specifies the module width (unit 1/180 inch)
Seite 197
Table 10: Further Control Sequences, supported by EPSON LQ Emulation Mode (Native Commands) Escape Sequence Alternative Function Set National Version and Code Table P1 = 1 - 15 national version depending on selected character set (see Appendix C Char. Set Tables) P2 = 3 digit code of the code table (see command SCT) P1 for national version IBM SET 2:...
Seite 198
Escape Sequence Alternative Function P1 for CODE PAGE EE: (continou) P1 = 8 : KAMENICKY P1 = 9 : ISO LATIN 2 P1 = 1 0 : MAZOVIA P1 = 1 1 : CP 437 HUN P1 = 1 2 : CP 852 SEE P1 = 1 3 : CP 866 LAT ESC [ESC [ P1 ;...
Seite 200
Escape Sequence Alternative Function Barcode Header : Barcode typ : Height of barcode : Width of the thin bars ESC [ ; P2 ; P3 ; P4 ; P5 ; P6 ; P7 SP z : Width of the thin gaps : Ratio width to thin (bars / gaps) : Uni-or bi-directional printing BARCODE Programming...
Seite 201
Hex Code Format Page Null Backspace Horizontal Tab Line Feed Vertical Tab Form Feed Cariage Return Select Printer Cancel Condensed Mode Deselect Printer Cancel Double Width Cancel Buffer Escape Space Delete 1B 0E Select Double Width for One Line 1B 0F Select Condensed Mode 1B 23 Cancel Most Significant Bit Control...
Seite 203
Hex Code Format Page 1B 61 P Select Justification 1B 6A P Perform Reverse Line Feed 1B 6B P Select Font 1B 6C P Set Left Margin 1B 70 00 1B 70 01 Cancel / Select Proportional 1B 71 P Select Character Style 1B 74 P Select Character Table...
Seite 204
Hex Code Format Page 1B 44 P ...P Set Horizontal Tabs 1B 4B P data Standard Density Graphics Mode E-13 1B 4C P data Double Density Graphics Mode E-13 1B 58 P Select Font by Pitch and Point E-13 Double Speed & Double Density Graph. 1B 59 P data E-13...
Seite 206
Appendix F Barcode Quick Reference Introduction The barcode print facility is available in all three emulations. Programming There are three escape sequences to print barcodes The first sequence is to define the Barcode Header. The type of barcode as well as all parameters are selected by a header.
Barcode Header Format Function/Parameter Hex Code Barcode Header P 2 = Barcode type; P 3 = Height of barcode; 1B 5B 3B P 2 3B P 3 3B P 4 3B P 5 3B P 6 3B P 7 20 7A P 4 = Width of thin bars;...
Seite 208
horizontal + vertical + human Type horizontal human readable vertical readable text text MSI Mod 10/10 UPC-E not applicable not applicable UPC-A not applicable not applicable Code 128 (EAN 128) Postnet not applicable not applicable not applicable KIX RM4SCC, U.K. not applicable not applicable not applicable...
Seite 209
Barcode Width (Thin bars) Parameter Description Function • default: = 0.35 mm Width of the thin bars Note: The width of bars and gaps should be equal. For this, the parameters P4 and P5 should not deviate more than one step for horizontal Barcode inch 2/144...
Seite 210
Barcode Width (Thin gaps) Parameter Description Function • default: = 0.35 mm Width of the thin gaps Note: The width of bars and gaps should be equal. For this, the parameters P4 and P5 should not deviate more than one step for horizontal Barcode inch 2/144...
Seite 211
Barcode Ratio Width to Thin Parameter Description Function • default: 0 (2 to 1)) Ratio Width to Thin Code 39 2 of 5 industrial EAN 8 2 of 5 interleaved EAN 13 Codabar UPC-A Code 93 UPC-E MSI mod 10/10 Code 128 2.0 to 1 2.5 to 1...
Seite 212
Barcode Programming Examples Note: All examples are coded in standard uni-directional printing - that means the parameter “P7” is not used. In the following examples, stands for “Space”. print position. The red square before and after the printed barcode indicates the actual print position. Between Start Barcode and Stop Barcode are only printable characters tolerated (no CR or LF).
Seite 213
Barcode Example for 2 of 5 industriel (with redable Text) Barcode Header: ESC[ ; P2 ; P3 ; P4 ;P5 ; P6 ;P7 ˽ z ASCII ESC[ ; 202 ;8 ;1 ; 1; 1 ; ˽ z 1B 5B 3B 32 30 32 3B 38 3B 31 3B 31 3B 31 3B 20 7A Start Barcode: ASCII ESC [ ? 0 h 1B 5B 3E 30 68...
Seite 214
Barcode Example for Codabar Monarch (with redable Text Barcode Header: ESC[ ; P2 ; P3 ; P4 ;P5 ; P6 ;P7 ˽ z ASCII ESC[ ; 204 ;8 ;1 ; 1; 1 ; ˽ z 1B 5B 3B 32 30 34 3B 38 3B 31 3B 31 3B 31 3B 20 7A Start Barcode: ASCII ESC [ ? 0 h 1B 5B 3E 30 68...
Seite 215
Barcode Example for EAN 8 ADD-5 (with redable Text) Barcode Header: ESC[ ; P2 ; P3 ; P4 ;P5 ; P6 ;P7 ˽ z ASCII ESC[ ; 205 ;8 ; ; ; ; ˽ z 1B 5B 3B 32 30 35 3B 38 3B 3B 3B 3B 20 7A Start Barcode: ASCII ESC [ ? 0 h 1B 5B 3E 30 68...
Seite 216
Barcode Example for EAN 13 (with redable Text) Barcode Header: ESC[ ; P2 ; P3 ; P4 ;P5 ; P6 ;P7 ˽ z ASCII ESC[ ; 206 ;8 ; ; ; ; ˽ z 1B 5B 3B 32 30 36 3B 38 3B 3B 3B 3B 20 7A Start Barcode: ASCII ESC [ ? 0 h 1B 5B 3E 30 68...
Seite 217
Barcode Example for EAN 13 ADD-5 (with redable Text) Barcode Header: ESC[ ; P2 ; P3 ; P4 ;P5 ; P6 ;P7 ˽ z ASCII ESC[ ; 206 ;8 ; ; ; ; ˽ z 1B 5B 3B 32 30 36 3B 38 3B 3B 3B 3B 20 7A Start Barcode: ASCII ESC [ ? 0 h 1B 5B 3E 30 68...
Seite 218
Barcode Example for MSI Mod 10/10 (with redable Text) Barcode Header: ESC[ ; P2 ; P3 ; P4 ;P5 ; P6 ;P7 ˽ z ASCII ESC[ ; 208 ;8 ; ; ; ; ˽ z 1B 5B 3B 32 30 38 3B 38 3B 3B 3B 3B 20 7A Start Barcode: ASCII ESC [ ? 0 h 1B 5B 3E 30 68...
Seite 219
Barcode Example for UPC-E ADD-2 (with redable Text) Barcode Header: ESC[ ; P2 ; P3 ; P4 ;P5 ; P6 ;P7 ˽ z ASCII ESC [ ;209 ;8 ;1 ; 1; 1 ; ˽ z 1B 5B 3B 32 30 39 3B 38 3B 31 3B 31 3B 31 3B 20 7A Start Barcode: ASCII ESC [ ? 0 h 1B 5B 3E 30 68...
Seite 220
Barcode Example for UPC-A (with redable Text) Barcode Header: ESC[ ; P2 ; P3 ; P4 ;P5 ; P6 ;P7 ˽ z ASCII ESC [ ;210 ;8 ;1 ; 1; 1 ; ˽ z 1B 5B 3B 32 31 30 3B 38 3B 31 3B 31 3B 31 3B 20 7A Start Barcode: ASCII ESC [ ? 0 h 1B 5B 3E 30 68...
Seite 221
Barcode Example for UPC-A ADD-5 (with redable Text) Barcode Header: ESC[ ; P2 ; P3 ; P4 ;P5 ; P6 ;P7 ˽ z ASCII ESC [ ;210 ;8 ;1 ; 1; 1 ; ˽ z 1B 5B 3B 32 31 30 3B 38 3B 31 3B 31 3B 31 3B 20 7A Start Barcode: ASCII ESC [ ? 0 h 1B 5B 3E 30 68...
