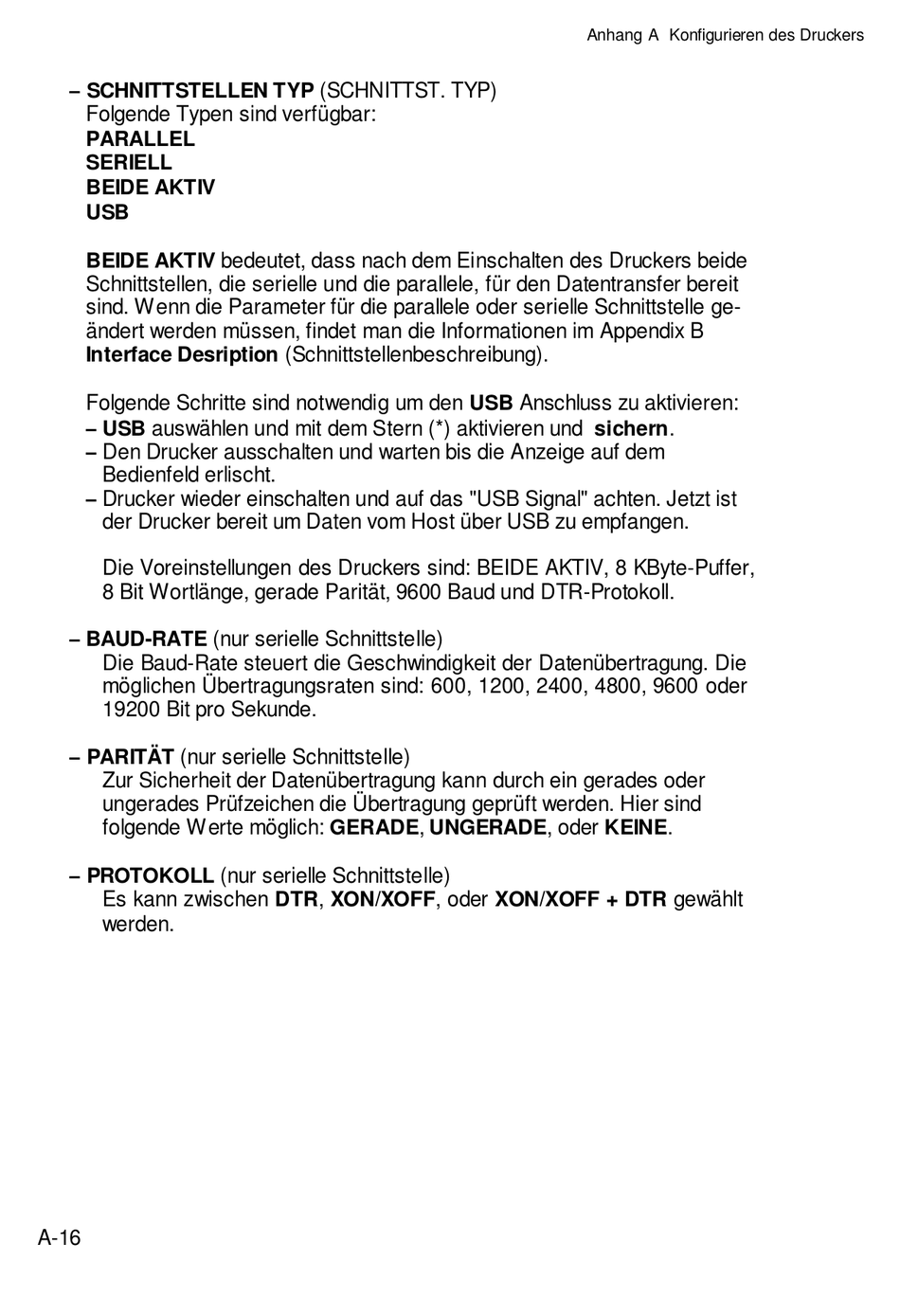

PSI Matrix PP 404 Benutzerhandbuch Seite 110

S SCHNITTSTELLEN TYP (SCHNITTST. TYP)
Folgende Typen sind verfügbar:
PARALLEL
SERIELL
BEIDE AKTIV
USB
BEIDE AKTIV bedeutet, dass nach dem Einschalten des Druckers beide
Schnittstellen, die serielle und die parallele, für den Datentransfer bereit
sind. Wenn die Parameter für die parallele oder serielle Schnittstelle ge-
ändert werden müssen, findet man die Informationen im Appendix B
Interface Desription (Schnittstellenbeschreibung).
Folgende Schritte sind notwendig um den USB Anschluss zu aktivieren:
S USB auswählen und mit dem Stern (*) aktivieren und sichern.
S Den Drucker ausschalten und warten bis die Anzeige auf dem
Bedienfeld erlischt.
S Drucker wieder einschalten und auf das "USB Signal" achten. Jetzt ist
der Drucker bereit um Daten vom Host über USB zu empfangen.
Die Voreinstellungen des Druckers sind: BEIDE AKTIV, 8 KByte-Puffer,
8 Bit Wortlänge, gerade Parität, 9600 Baud und DTR-Protokoll.
S BAUD-RATE (nur serielle Schnittstelle)
Die Baud-Rate steuert die Geschwindigkeit der Datenübertragung. Die
möglichen Übertragungsraten sind: 600, 1200, 2400, 4800, 9600 oder
19200 Bit pro Sekunde.
S PARITÄT (nur serielle Schnittstelle)
Zur Sicherheit der Datenübertragung kann durch ein gerades oder
ungerades Prüfzeichen die Übertragung geprüft werden. Hier sind
folgende Werte möglich: GERADE, UNGERADE, oder KEINE.
S PROTOKOLL (nur serielle Schnittstelle)
Es kann zwischen DTR, XON/XOFF, oder XON/XOFF + DTR gewählt
werden.
A-16
Anhang A Konfigurieren des Druckers
