Wartung und Pflege des Druckers

3.5 Schreibwalze (2) einbauen

Darauf achten, dass der Drucker ausgeschaltet ist.

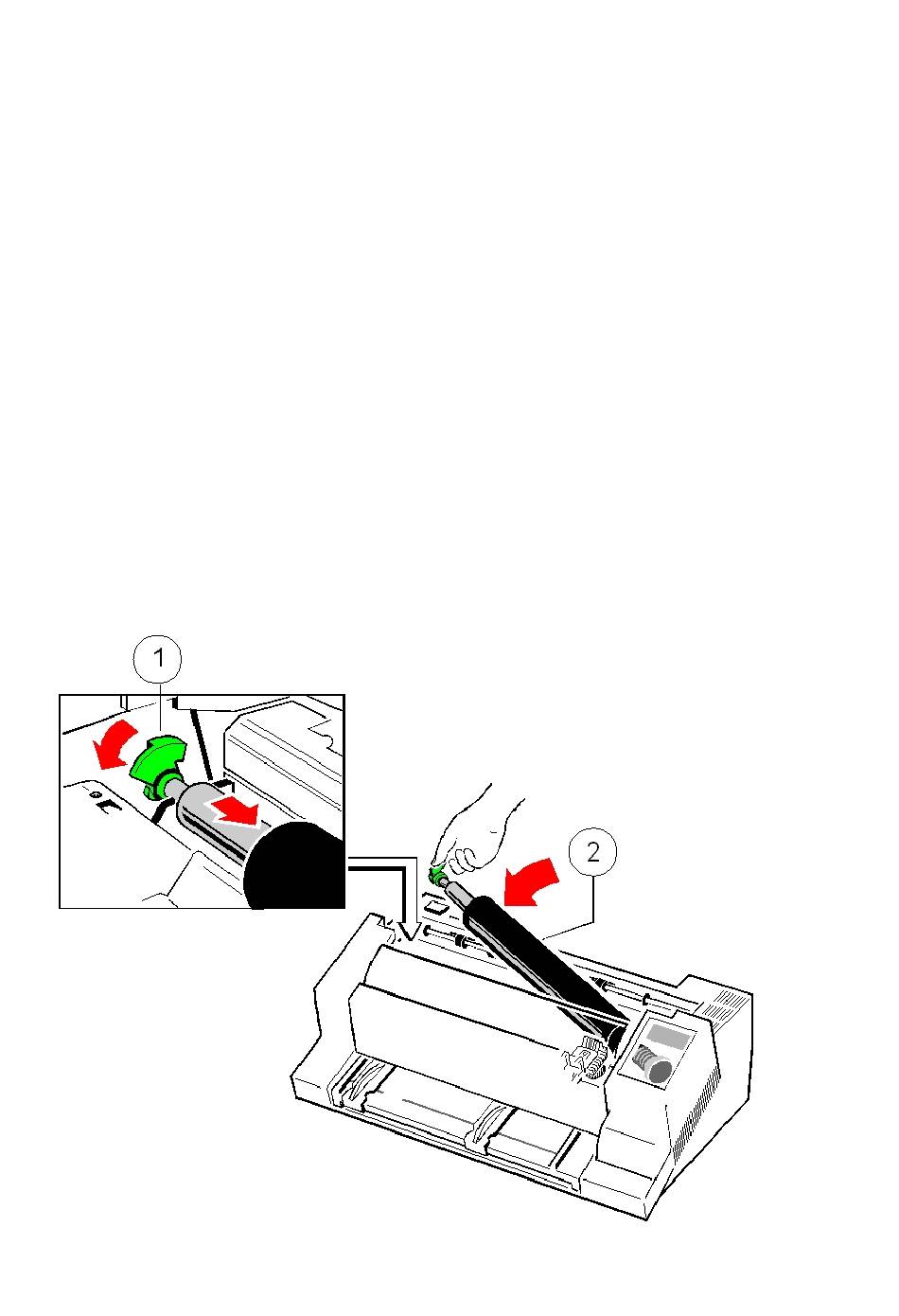

1. Die Schreibwalze (2) an ihrem ursprünglichen Platz positionieren.
2. Den Druckkopf von rechts in die Mitte ziehen.
3. Das mit einem Zahnrad versehene Ende der Schreibwalze in die rechte
Halterung einsetzen.
4. Darauf achten, dass der grüne Feststeller (1) nach oben steht, anschließend
die Schreibwalze links in ihre Halterung drücken. Die Schreibwalze wird
arretiert, indem der Feststeller (1) nach hinten gedrückt wird.
5. Die Farbbandkassette einsetzen.
6. Die obere Abdeckung montieren, schließen und die obere Ablage beim
Multifunktionsdrucker wieder einsetzen
7. Bei eingelegtem Farbband ohne Papier die Menü-Funktion
"AGC JUSTIEREN" (siehe Anhang A) starten.
3-8
